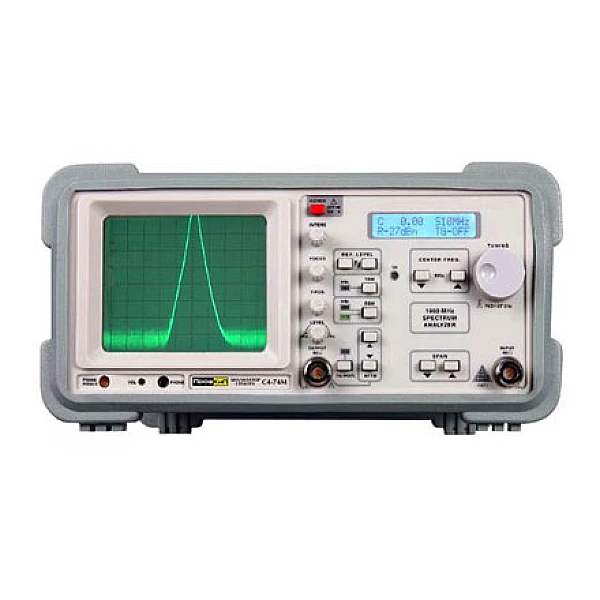

Анализатор спектра ПРОФКИП С4-74М

Параметры

Значения

Частотный диапазон

150 кГц … 1050 МГц

Частотно-регулируемый диапазон

0 МГц … 1050 МГц

Разрешение отображения частоты на дисплее

10 кГц

Разрешение полосы пропускания

400 кГц и 20 КГц

Полоса пропускания видео-фильтра

4 кГц

Средний уровень шума

-90 дБм (20 кГц полосы пропускания)

Амплитудный диапазон

-100 дБм … +13 дБм

АЧХ

10 дБ аттенюатор, нулевой шаг, разрешение полосы пропускания 400 кГц, сигнал -17 дБм: ±4 дБ

Скорость развертки

40 Гц

Контрольный уровень

-27 дБм … +13 дБм

Частотный генератор

TCXO DDS

Точность входного аттенюатора

±2 дБ /10 дБ

Входной разъем

Тип N

Устойчивость

±10 ppm /год

Старение

±2 ppm /год

Точность

±10 кГц

Дисплей

ЭЛТ 8 x 10 делений

Интермодуляция третьего порядка

-90 дБс (два сигнала > 3 МГц друг от друга)

Сканирование

100 кГц /дел … 100 МГц /дел, шаг 1-2-5 и 0 шаг

Логарифмическая шкала верности

±2 дБ (CF: 500 МГц 10 дБм Attn нулевого сканирования: 400 кГц) 500 Гц

Характеристики трекинг-генератора

Выходная частота

150 кГц … 1050 МГц

Точность выходного аттенюатора

±2 дБ

Выходной аттенюатор

0 дБ … 40 дБ (4 ×10 дБ)

Частотная характеристика

±1,5 дБ

Выходное сопротивление

50 Ом (BNC)

Радиочастотные помехи (RFI)

< 20 дБ

Диапазон выходного уровня

-50 дБм … +1 дБм (в 10 дБ шаг и Var.)

Общие характеристики

Питание

100 В … 240 В, 50 Гц … 60 Гц

Габариты

285х125х380 мм

Вес

5.6 кг
