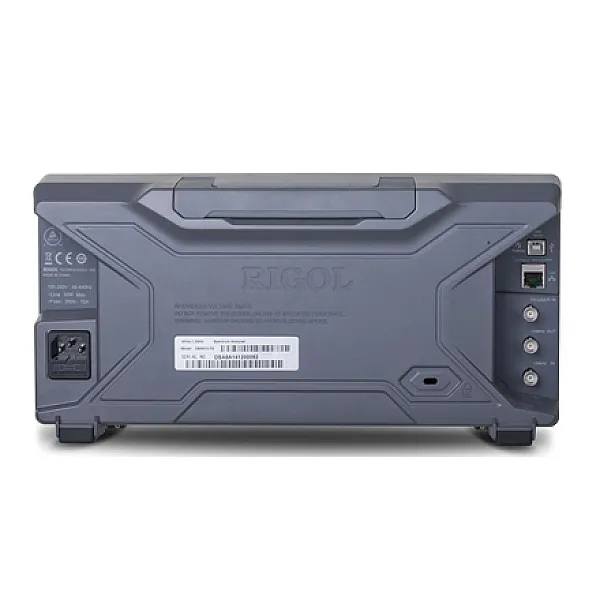

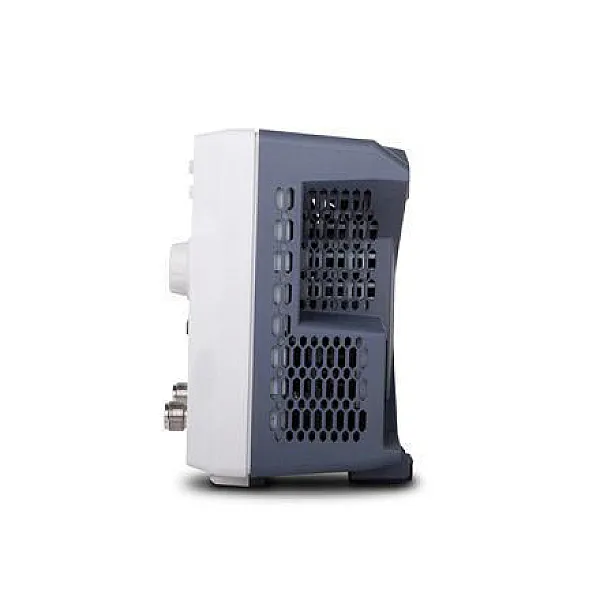

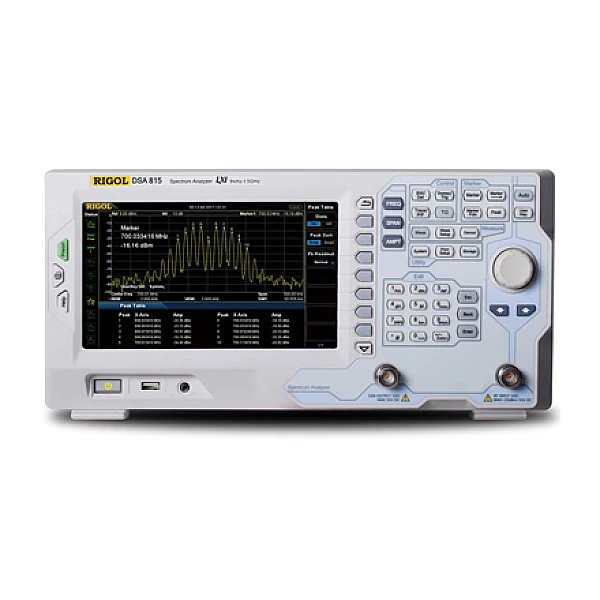

Анализатор спектра с опцией трекинг-генератора Rigol DSA815-TG

Диапазон частот

от 9 кГц до 1,5 ГГц

Внутренняя

Основная частота

10 МГц

Скорость старения

< 2 мд/год

Температурная стабильность

от 20 ºC до 30 ºC

< 2 мд

Точность считывания частоты

Разрешение маркера

интервал/ (точка развертки-1)

Погрешность маркера

± (отображаемая частота × погрешность опорной частоты +1%× интервал +10% × разрешение по полосе пропускания + разрешение маркера)

Маркер частометра

Разрешение

1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц

Погрешность

± (отображаемая частота × погрешность частоты + разрешение частометра)

Интервал частот

Диапазон

0 Гц, от 100 Гц до 1,5 ГГц

Погрешность

± интервал / (точка развертки — 1)

Однополосный фазовый шум

Сигнал несущей частоты

10 кГц

< —88 дБн / Гц typ.

Полоса пропускания

Разрешение по полосе пропускания (-3дБ)

100 Гц до 1 MГц, последовательно 1-3-10

Погрешность разрешения по полосе пропускания

< 5%, номин.

Фильтр, разрешение форм-фактора (60 дБ: 3 дБ)

< 5, номин.

Полоса пропускания видеосигнала (VBW) (-3дБ)

от 1 Гц до 3 МГц, последовательно 1-3-10
