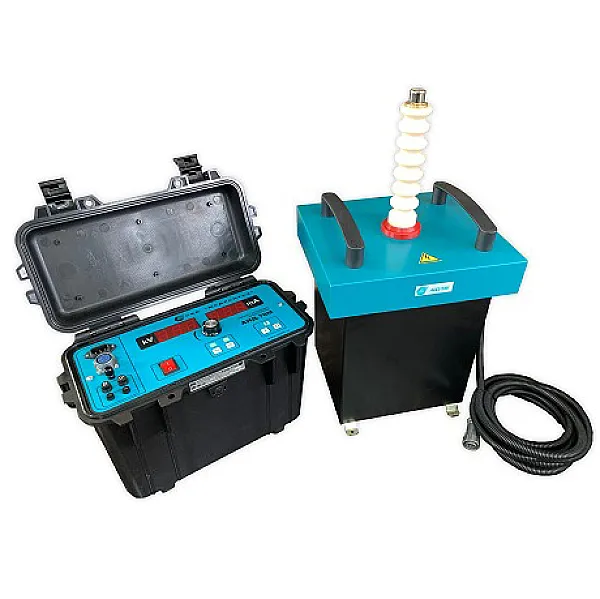

Аппарат испытания диэлектриков АИД-70М

Аппарат испытания диэлектриков АИД-70М

Аппарат испытания диэлектриков АИД-70М предназначен для проверки электрической прочности изоляции силовых высоковольтных кабелей, электроизоляционных материалов, а также устройств работающих в составе электрических установок высокого напряжения. Проверка осуществляется посредством подачи на испытуемый объект высокого напряжения сунусоидальной формы частотой 50 Гц с контролем тока потребляемого нагрузкой начиная от десятков микроампер.
АИД-70М может использоваться в качестве источника высокого постоянного и переменного напряжения с максимальным выходным переменным током до 50 мА и постоянным током до 10 мА. Оптимален для мобильного использования.
АИД-70М оснащен современной автоматической системой снятия остаточного емкостного заряда, имеет световой и звуковой индикаторы наличия остаточного напряжения. Аппарат позволяет подключать световую индикацию включения высокого напряжения.
Интенсивность электромагнитного поля, создаваемого аппаратом на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях». АИД-70М  соответствует требованиям ГОСТ 1516.2-97 (Общие методы испытаний электрической прочности изоляции) и внесен в Государственный реестр средств измерений России и других стран СНГ. Аппарат успешно прошел сертифицию на соответствие ГОСТ по электробезопасности и электромагнитной совместимости: имеет Сертификат соответствия, Декларацию о соответствии Техническому регламенту Таможенного Союза.

Особенности аппарата испытания диэлектриков АИД-70М

• Обеспечивает высокую точность измерения и поддержания испытательного напряжения на заданном уровне. Относительная погрешность измерения напряжения аппарата АИД 70 М соответствует требованиям ГОСТ 1516.2-97 предъявляемым к средствам измерения, разрешенным для испытания электрической прочности изоляции. Эта погрешность позволяет поддерживать испытательное напряжение с значительно большей точностью, чем используемая в аппаратах конкурентов приведенная погрешность. Так, для испытательного напряжения 10 кВ при относительной погрешности 3%, диапазон реальных значений для переменного и постоянного напряжения равен 9,7-10,3 кВ, а при приведенной погрешности, например, 2,5%, диапазон реальных значений для переменного напряжения равен 8,7 – 11,3 кВ, для постоянного напряжения 8,2 – 11,8 кВ. Таким образом, аппарат АИД­-70 обеспечивает большую точность измерения и поддержания напряжения на заданном уровне во всем диапазоне выходных напряжений, чем продукция других производителей даже с меньшей по абсолютному значению приведенной погрешностью.
• АИД-70М измеряет напряжение непосредственно на нагрузке, что по сравнению с другими аппаратами, осуществляющими измерение, особенно на постоянном напряжении, через дополнительно подключаемую диодную вставку, позволяет иметь реальное представление о напряжении на нагрузке и контролировать его с заявленной точностью. Кроме того, значительно повышается безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения.
• АИД-70М выполнен в герметичном корпусе, обеспечивающем защиту пульта управления от открытого попадания пыли и влаги, что особенно важно при эксплуатации аппарата в полевых условиях и что не обеспечивают аппараты других производителей, имеющие отверстия, либо жалюзи для вентиляции.
• АИД-70М оснащен совеременной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.
• Аппарат испытания диэлектриков АИД 70 М безвреден для персонала - интенсивность электромагнитного поля, создаваемого аппаратом на рабочем месте оператора, не превышает допустимого уровня согласно СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".
