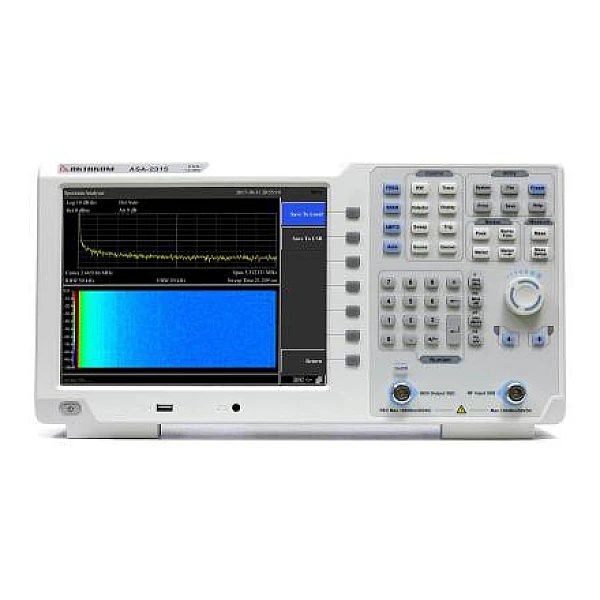

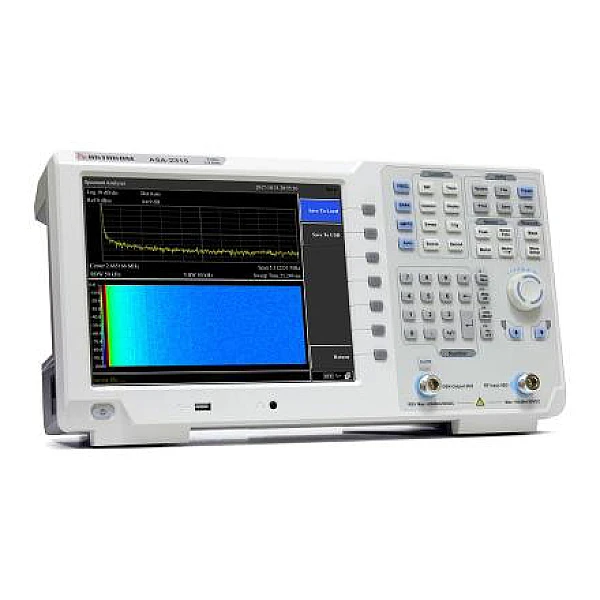

ASA-2315 Анализатор спектра
Анализатор спектра ASA-2315 - обладает великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. Штатный предусилитель и возможность установки полосы ПЧ от 10 Гц позволяют легко выявлять даже незначительные по уровню нужные сигналы на фоне других сигналов и шумов. В анализаторе спектра ASA-2315 установлен штатный следящий генератор (трекинг-генератор) с помощью которого можно проводить измерения S-параметров. Наличие большого цветного ЖК дисплея с размером диагонали более 26 см выделяет данный прибор среди аналогичных устройств экономного класса.
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики:
| Характеристики | Параметры | Значения |
|---|---|---|
| ЧАСТОТА | Частотный диапазон | 9 кГц…1,5 ГГц |
| Разрешение | 1 Гц | |
| Температурная стабильность источника опорной частоты | ± 2,5х10-6 | |
| Изменение погрешности источника опорной частоты | ± 1х10-6/год | |
| Частота опорного генератора
| 10,000000 МГц
| |
| Разрешение частотного маркера
| ± полоса обзора / (кол. точек развертки-1) | |
| Погрешность измерения частоты | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | |
| Разрешение счетчика частоты | 1 Гц, 10 Гц, 100 Гц, 1 кГц | |
| Полоса обзора | Нулевая, 100 Гц…1,5 ГГц | |
| Погрешность полосы обзора |
± полоса обзора / (кол. точек развертки-1) | |
| Плотность фазовых шумов
(20ºС~30ºС, центральная частота=1 ГГц) |
<-85 дБн/Гц @ 10 кГц
| |
| ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания ПЧ (-3 дБ ) |
10 Гц… 500 кГц (с шагом 1-10), 1 МГц, 3 МГц |
| Полоса пропускания ЭМИ фильтров (-6 дБ ) | 200 Гц, 9 кГц, 30 кГц, 120 кГц, 1 МГц | |
| Избирательность фильтров по уровням
| <5:1
| |
| Погрешность установки полосы пропускания ПЧ | <5%
| |
| Полоса пропускания видео | 1 Гц … 3 МГц | |
|
АМПЛИТУДА | Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
| Предусилитель (9 кГц…1,5 ГГц) | 20 дБ | |
| Максимальный уровень на входе
| 50 В (постоянное напряжение)
+30 дБм усредненная непрерывная мощность | |
|
Средний уровень шумов (типично)
|
без предусилителя:
с предусилителем:
| |
| АЧХ
(20ºС~30ºС, опорная частота=50 МГц, аттенюатор=20 дБ ) |
без предусилителя:
с предусилителем:
| |
| Аттенюатор
(20ºС~30ºС, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх.сигнал = 0~39 дБ ) |
Предел ослабления:
| |
|
Погрешность переключения:
| ||
| Абсолютная амплитудная погрешность
(20ºС~30ºС, центральная частота=50 МГц, RBW=VBW=1 кГц, пиковый детектор, аттенюатор=20 дБ ) | без предусилителя (вх. сигнал = -20 дБм)
± 0.4 дБ с предусилителем (вх. сигнал = -40 дБм) ± 0.5 дБ | |
| Опорный уровень |
Диапазон установки:
| |
|
Погрешность измерения:
| ||
| Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-30 дБ, предусилитель выкл.) | -60 дБн | |
| Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц) | TOI: +13 дБм | |
| Остаточные искажения
(вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20ºС~30ºС) | <-85 дБм | |
| Паразитные помехи на входе
(вх. сигнал на смесителе = -30дБм, 20ºС~30ºС) | <-60 дБн | |
| Логарифмическая шкала | 1 дБ…255 дБ | |
| Линейная шкала | 0 до опорного уровня | |
| Количество точек | 201 …1001 | |
| Количество графиков | 5 | |
| Тип детектора | Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратический , квазипиковый
| |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | |
| Единицы измерения | дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт | |
| РАЗВЕРТКА | Диапазон | 1 мс… 1500 с (нулевой обзор)
10 мс ….1500 с (100 Гц ≤ полоса обзора ≤ 1,5 ГГц) |
| ТРЕКИНГ-ГЕНЕРАТОР | Частотный диапазон
| 100 кГц...1,5 ГГц
|
| Диапазон выходных уровней
| -30 дБм...0 дБм
| |
| Разрешение
| 1 дБ
| |
| ВХОДЫ/ВЫХОДЫ | ВЧ вход |
Импеданс 50 Ом
|
| Вход опорного генератора 10 MГц | Импеданс 50 Ом
Соединитель типа N (female) | |
| Выход трекинг-генератора | Импеданс 50 Ом
Соединитель типа N (female) | |
| Интерфейсы | USB Host
USB Device LAN VGA выход на наушник | |
| Запуск | Источник запуска | свободный, видео, внешний |
|
Режим |
непрерывный, однократный
| |
| ОБЩИЕ ДАННЫЕ | Дисплей |
Графический цветной TFT ЖК, размер 10,4” |
| Напряжение питания | Входное напряжение: AC 100 В… 240 В/ 50 Гц… 60 Гц | |
| Масса | 5 кг
| |
| Рабочая температура
| 0 ºC …40 ºC | |
