Автоматические и полуавтоматические линии капиллярного контроля КРАФТЕСТ ХПТ-ЛАЙН

Автоматические и полуавтоматические линии капиллярного контроля КРАФТЕСТ ХПТ-ЛАЙН

Полуавтоматизированные линии и полностью автоматизированные комплексы Крафтест для промышленного высокопроизводительного капиллярного контроля

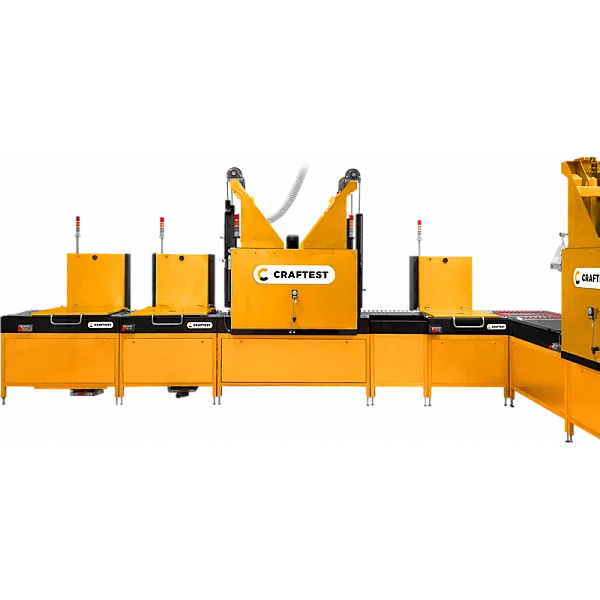

CRAFTEST HPT-Line — представляют собой системы модулей проведения различных этапов капиллярного контроля, объединённых в единый автоматизированный комплекс.

Технологические процессы на всех этапах контролируются и управляются электронным шкафом управления на основе ПЛК Simens Simatic.

Специализированное программное обеспечение Крафтест ПТ-Софт (Craftest PT-Soft) позволяет контролировать технические параметры всех модулей, устанавливать методики (рецепты) контроля в соответствии с требованиями стандартов, конфигурацией контролируемых деталей и производительностью контроля.

Управлять системой можно как непосредственно тач-панелью на фронтальной панели шкафа управления, так и удалённо с автоматизированного рабочего места технолога (далее АРМТ). Программное обеспечение позволяет создавать, хранить и в дальнейшем активировать методики контроля, вести протоколирование процессов и результатов контроля, сохранять протоколы в архивах АРМТ и на серверах высшего уровня по протоколу TCP/IPEthernet.

С помощью Крафтест ПТ-Софт (Craftest PT-Soft) возможно разграничить управление комплексом настройкой прав пользователей различного уровня.

Например администратор – полные права, технолог –настройка методик и управление линией, оператор – только управление линией по заранее установленным методикам.

Это позволяет избежать ошибки оператора и гарантирует, что все процессы были проведены вовремя и в полном объёме.

Управление всеми технологическими процессами полностью автоматизировано, что позволяет точно управлять рабочим процессом, а также обеспечивает безопасность работы оператора.

Преимущества

• Проектирование стендов под конкретные задачи Заказчика
• Полное соответствие требованиям Российских стандартов
• Изготовление из высококачественной прочной нержавеющей стали
• Использование электронных компонентов только от мировых лидеров
• Безопасное исполнение
• Современный дизайн и эргономичность

Автоматизация

• Измерение и контроль уровней технологических жидкостей и воды. Автоматическая подача и слив
• Измерение и контроль температуры технологических жидкостей и воды. Автоматический нагрев
• Измерение и контроль температуры воздуха в сушках. Автоматический нагрев
• Измерение и контроль времени проведения процессов
• Контроль закрытия/открытия крышек модулей. Автоматический подъём/опускание крышек модулей
• Контроль положения подъёмных платформ/тельфера. Автоматический подъём/опускание платформ/тельфера
• Автоматическая звуковая и световая сигнализация

Более того в полностью автоматизированных комплексах Крафтест ФПТ-Лайн (Craftest FPT-Line) дополнительно автоматизированы (роботизированы) процессы загрузки и выгрузки в линию, перемещение и позиционирование деталей (или корзин с деталями) между модулями комплекса.

Серийно выпускаемые модули

• Автоматический модуль ультразвуковой очистки.
• Подбирается согласно контролируемых деталей заказчика, а также видов и степеней загрязнения поверхности.
• Автоматический модуль мойки.
• Погружение, барботаж, мойка под напором форсунками.
• Автоматический модуль сушки конвекционный.
• Автоматический модуль для нанесения пенетранта методом погружения.
• Автоматический модуль для нанесения пенетранта электростатическим методом.
• Автоматический модуль для очистки эмульгатором методом погружения.
• Автоматический модуль шторм-камера для нанесения сухого проявителя.
• Автоматический модуль для нанесения жидкого проявителя методом погружения.
• Автоматический модуль для нанесения сухого проявителя электростатическим методом.
• Затемнённая кабина для проведения контроля с пожаробезопасной вытяжкой.
• Освещение белым/ультрафиолетовым светом.
• Столы загрузки и выгрузки деталей. Буферные прямые и угловые столы.
• Автоматизированное рабочее место технолога АРМТ.
• Промышленный ПК с предустановленным специализированным ПО Крафтест ПТ-Софт (Craftest PT-Soft).

Опционные дополнения

• Объединение любых модулей в жёсткие единые стенды.
• Система фото/видео протоколирования.
• Система вытяжки воздуха из зоны модулей линии и кабины осмотра.
• Встраивание в существующую систему вентиляции.
• Система подачи и отвода воды.
• Встраивание в существующую систему водоснабжения и канализации.
• Рабочий стол в кабине осмотра с перфорированной поверхностью и ванной для сбора жидкостей.
• Возможна поставка дополнительных выдвижных поворотных столов для удобства доступа к поверхности деталей со всех сторон с места оператора.
• Светильники дневного света: встроенные, подвесные, ручные.
• Возможно смонтировать на любом модуле.
• Ультрафиолетовые светильники: встроенные, подвесные, ручные УФ-светильники.
• Возможно смонтировать на любом модуле.
• Системы для распыления пенетрантов и жидких проявителей.
• Пневмо-гидропистолеты для ручной домывки деталей.
• Система сбора и рециркуляции воды.
• Фильтр угольный для очистки использованной воды (встраивается в рециркуляционную систему).
• Корзины и подвесы для перемещения деталей.
