Badger Meters Дисковые счетчики Recordall®

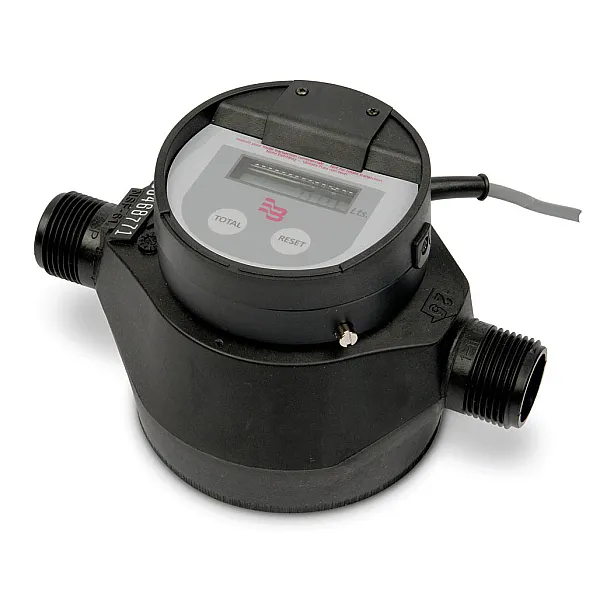

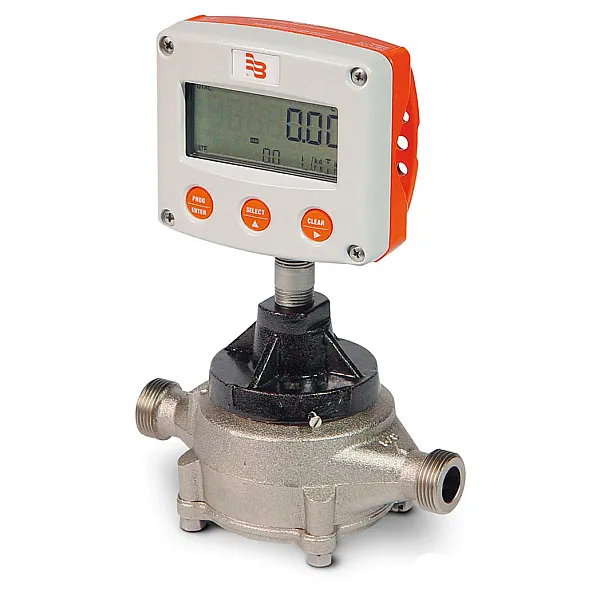

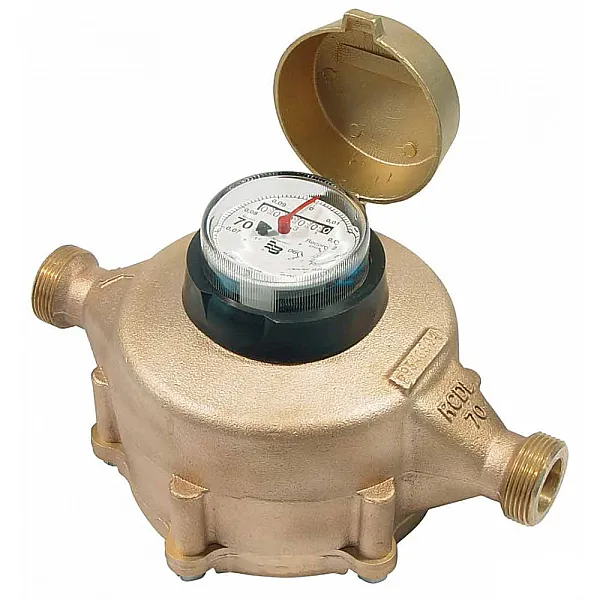

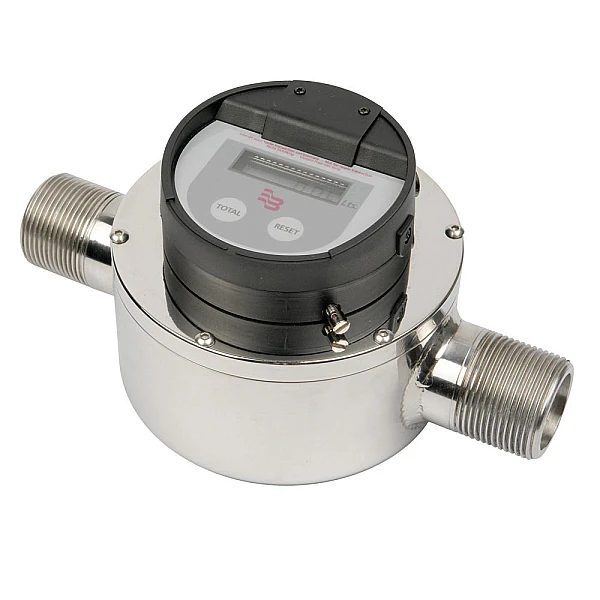

Дисковые счетчики Recordall®
- Магнитные соединения
- Совместим с большим количеством видов жидкостей
- Большой диапазон расхода
- Низкая потеря давления
- Небольшой вес
- Высокая износоустойчивость и точность
- Низкая стоимость
- Модульная система
Описание
Серия Recordall® - это расходомеры объемного типа. Данная серия лучше всего подходит для измерения расхода жидкостей с вязкостью до 700 мПа.с при диапазоне рабочих температур от 50 до 120°С.
Применение
Чистые и умеренно загрязненные жидкости, жесткая и деминерализованная вода, масла, топливо, растворители и т.д.
Принцип действия
Верхняя и нижняя части счетчика имеют сферическую форму. Диск установлен шаровую пяту и центрирован между двумя сферическими чашами . Колебательно-нутационные движения диск начинает совершать, когда жидкость поступает в измерительную камеру. Диск обеспечивает полное разделение входной и выходной частей измерительной камеры. Входная и выходная части разделяются также специальной пластиной. Стержень заставляет диск вращаться вокруг своей оси, приводя в действие приводной магнит.
Технические характеристики
| Модель | M 25 | M 35 | M 40 | M 70 | M 120 | M 170 | |||
| Пластик | Бронза | Нерж. сталь | Бронза | Пластик | Нерж. сталь | Бронза | Бронза | Бронза | |
| Подключение A | R 3/4"/ 1" | R 3/4"/ 1" | 1" | R 1" | R1-1/4" | 1 %" | R1-1/4" | 1-1/2"NPT | 2" NPT |
| Длина L | 190 | 190 | 190 | 230 | 270 | 230 | 270 | 321 | 387 |
| Ширина B | 122 | 122 | 135 | 133 | 151 | 135 | 184 | 223 | 240 |
| Высота с регистратором H 1 | 125 | 125 | 130 | 132 | 150 | 130 | 165 | 178 | 204 |
| Высота с преобразователем H 2 | 128 | 128 | 155 | 168 | 180 | 155 | 200 | 213 | 239 |
| Высота с F110 | 265 | 265 | 265 | 270 | 290 | 265 | 310 | 323 | 349 |
| Модель | M 25 | M 35 | M 40 | M 70 | M 120 | M 170 | |||||
| Пластик | Бронза | Нерж. сталь | Бронза | Пластик | Нерж. сталь | Бронза | Бронза | Бронза | |||
| Размер (Ду) | 15/20 | 15/20 | 20 | 20 | 25 | 25 | 25 | 40 | 50 | ||
| Номинальное давление PN | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | ||
| Макс. температура (PPO) | 50°C | 50°C | 50°C | 50°C | 50°C | 50°C | 50°C | 50°C | 50°C | ||
| Макс. температура (Vectra) | - | 120°C | 120°C | - | - | - | 120°C | 120°C | - | ||
| Расход л/мин. (PPO) | 1 - 100 | 1 - 100 | 1 - 100 | 2 - 132 | 2 - 160 | 2 - 160 | 4 -265 | 8 - 454 1 | 8 - 643 | ||
| Расход л/мин. (Vectra) | - | 3 - 100 | 3 - 100 | - | - | - | 19 - 265 | 18 - 454 | - | ||
| Погрешность (1:10) | ±0,5 % | ||||||||||
| Погрешность (Расход) | ±1,5 % | ||||||||||
| Масса | 1,2 кг | 1,8 кг | 5,8 кг | 2,7 кг | 1,8 кг | 7 кг | 5,5 кг | 10,5 кг | 13,6 кг | ||
| Модель | M 25 | M 35 | M 40 | |||||
| Корпус | Нейлон | Бронза | Никел. бронза | SS 1.4571 | Бронза | Никель | Поли | SS 1.4571 |
| Измерит. камера | PPO | PPO / Vectra | PPO | PPO / Vectra | PPO | |||
| Уплотнит. кольца | Buna | Buna /Viton | Buna | Buna / Viton | Buna | |||
| Упорная накладка (PPO) | Нейлон | |||||||
| Упорная накладка (Vectra) | Нерж. сталь 316 | PPO | ||||||
| Экран | PPO | |||||||
| Дно (PPO) | Нейлон | Чугун | Чугун/
Никель | SS | Чугун | Чугун/
Никель | Поли | SS |
| Дно (Vectra) | - | Бронза | Бронза
нике | SS | Бронза
нике | - | SS | |
| Упорная накладка | Нейлон | - | - | - | - | - | Поли | - |
| Магнит | Bariumferrit | |||||||
| Крестовина | Нейлон | |||||||
| Осевой ролик | Нейлон | |||||||
| Roller insert | Нерж. сталь 316 / 316 S/S | |||||||
| Модель | M 70 | M 120 | M 170 | |||
| Корпус | Бронза | Никель | Бронза | Никель | Бронза | Никель |
| Измерит. камера | PPO / Vectra | PPO / Vectra | PPO | PPO | ||
| Уплотнит. кольца | Buna / Viton | Buna / Viton | Buna | Buna | ||
| Упорная накладка (PPO) | Нейлон | |||||
| Упорная накладка (Vectra) | Нерж. сталь 316 | |||||
| Экран | PPO | |||||
| Дно (PPO) | Чугун | Чугун/
Никелиров. | Чугун | Чугун/
Никелиров. | Чугун | Чугун/
Никель |
| Дно (Vectra) | Бронза | Бронза
нике | Бронза | Бронза
нике | - | Бронза
нике |
| Упорная накладка | - | - | - | - | - | - |
| Магнит | Bariumferrit | |||||
| Крестовина | Нейлон | |||||
| Осевой ролик | Нейлон | |||||
| Roller insert | Нерж. сталь 316 / 316 S/S | |||||
