Поддерживает ФАР 16/32 элементов с S/W/C-scan и записью C-scan (16 ГБ) при массе 1,3 кг.Поддерживает ФАР 16/32 элементов с S/W/C-scan и записью C-scan (16 ГБ) при массе 1,3 кг.
Тип оборудования: Ультразвуковой дефектоскоп
Производитель: Starmans
Серия: DIO
Модель: STARMANS DIO 1000 PA
Описание: Прибор для дефектоскопии
Гарантия: 24 мес. (опционально 36мес.)

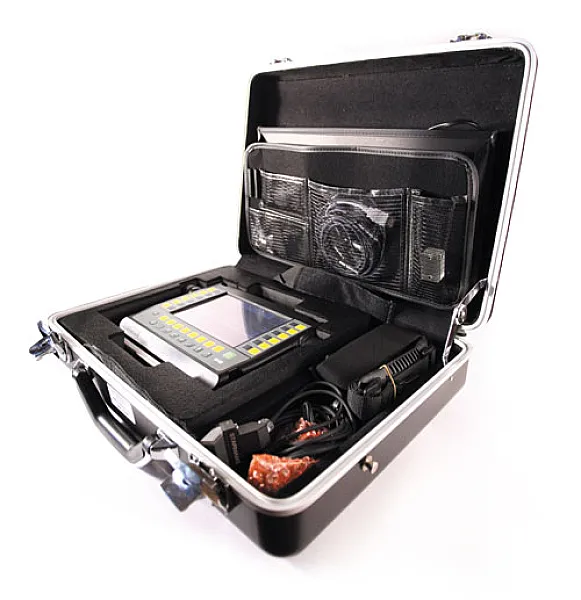

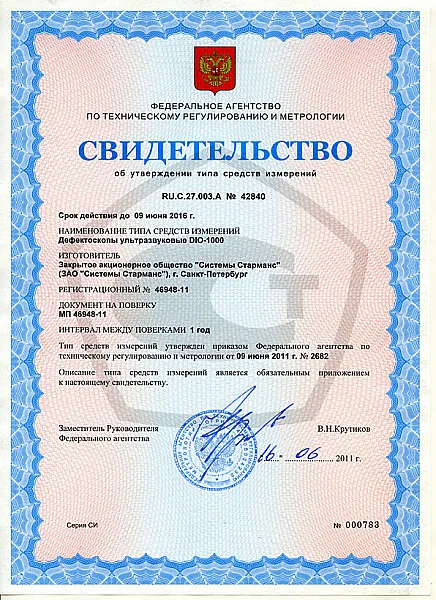

Внесён в реестр средств измерений РФ

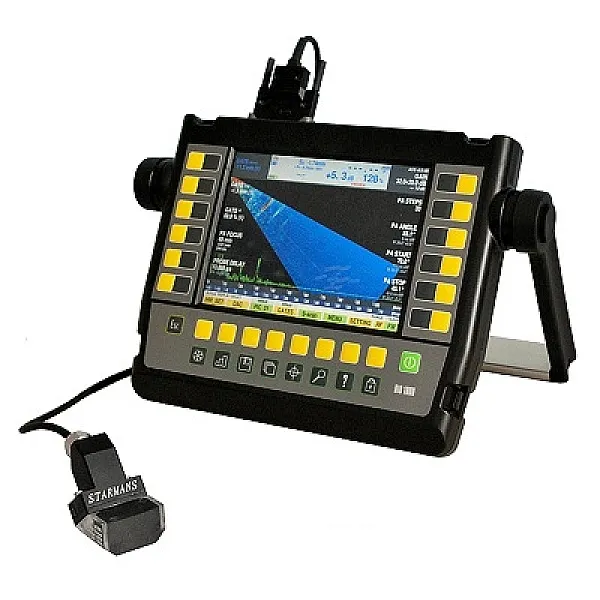

Ультразвуковой дефектоскоп DIO 1000 PA является флагманом новой серии дефектоскопов DIO 1000 от компании «STARMANS electronics, s.r.o.» (Чехия). Дефектоскопы этой марки нашли широкое применение по всему миру благодаря инновационным решениям, высочайшей надежности и ценовой доступности относительно конкурентов подобного класса.
Дефектоскоп DIO 1000 PA имеет мощное программно-аппаратное обеспечение, обеспечивающее высокую скорость контроля и интуитивное управление, а режим автокалибровки позволяет значительно сократить процесс настройки.

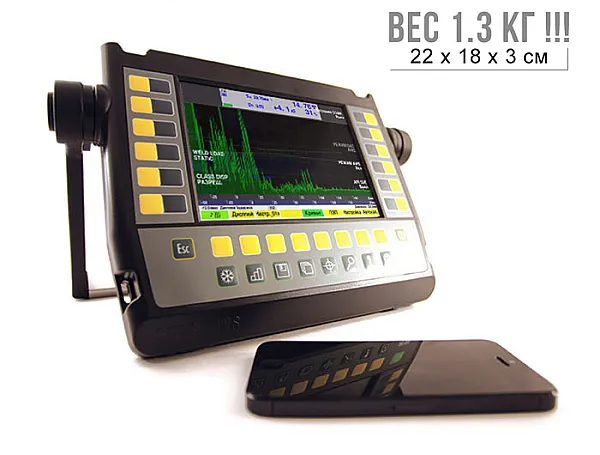

Габариты прибора 188 х 224 мм, а масса составляет 1.3 кг. Это дает возможность производить исследования в самых труднодоступных местах, в то же время оставаясь достаточно удобным для дефектоскописта. Этот прибор оснащен цветным высококонтрастным TFT - дисплеем, с разрешающей способностью 1024 х 768 пикселей и с размером 99 : 133 мм, который позволяет работать при достаточно низких температурах: от -20°C.
В ультразвуковом дефектоскопе - томографе реализованы следующие функции контроля:
Широкие функциональные возможности прибора позволяют ускорить процесс настройки, сократить время контроля, обработки результатов и подготовки отчета.
К дефектоскопу DIO1000PA подключаются 16 и 32 - элементные ФАР. Сами решетки имеют специальные крепления для сменных призм: наклонных и прямых (линий задержки), поэтому сами ФР не изнашиваются. Имеется возможность приточки призм под необходимый диаметр.
В дефектоскопе DIO 1000 PA реализован вывод изображений дефектов в виде S- и W-сканов с помощью испоьзования фазированной решетки. В отличие от аналогов дефектоскоп не использует громоздкие дополнительные модули, происходит простое подключение различных фазированных решеток с последующей мгновенной инициализацией.
Визуализация проходит с использованием фазированной решетки. Это дает возможность производить визуализацию дефектов в виде различных сканов (А,B, C, S и W - сканов).
Основное достоинство метода - значительное повышение скорости сканирования, которое может осуществляться без поперечных перемещений преобразователей. Вкупе с легкостью и миниатюрными габаритами прибора, процесс нахождения дефектов в ранее не доступных и в труднодоступных местах значительно ускоряется и упрощается.
ФАР могут использоваться как в ручном режиме, так и в механизированном (накопление массива данных с выводом в виде редактируемого C-scan) с использованием сканеров.
S-scan (режим "томограф")
W-scan (режим "скан")
При контроле в ручном режиме фазированной решеткой используется совмещенное отображение S-scan и A-scan. На S-scan отображается маркер угла, который выставляется либо произвольно либо согласно нормативным документам. Сигналы, попадающие в поле действия маркера угла отображаются на А-скане (внизу экрана), где и производится классическая отбраковка.
В этом режиме можно использовать различные зоны контроля, стробы, АРК (DAC), ВРЧ (TCG) и т.д.

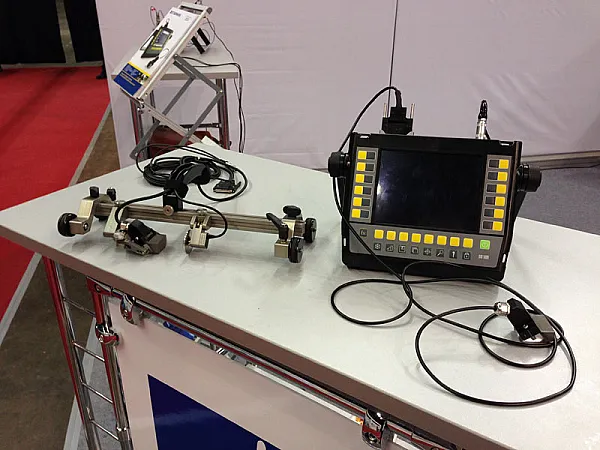

Дефектоскоп DIO 1000 PA имеет встроенный функционал записи массивов C-scan. Фазированная решетка закрепляется в сканере с магнитными колесами и энкодером (датчиком пути). При этом используется режим отображения S-scan+C-scan+Ascan.
При движении сканера энкодер посылает сигналы о передвижении, а прибор ведет запись S-scan в каждой дискретной точке пути, образуя массив C-scan. После окончания записи имеется возможность сохранения массива в постоянную память дефектоскопа (16 гБ).
Перемещая маркер по C-scan в любую точку, автоматически отображается S-scan записанный в этой точке. Путем перемещения маркера угла на S-scan, находится дефект, сигнал от которого отображается на A-scan и отбраковывается классическим способом.
При помощи уже встроенного ПО можно с легкостью изменять угол наклона, фокуса, фокальной дистанции и других разнообразных характеристик. Это значительно упрощает и делает легче процесс сканирования и увеличивает эффективность обнаружения дефектов. Это первоклассный, высокоскоростной дефектоскоп отличнейшего качества, который совмещает в себе и общепринятый метод обнаружения различных дефектов и самые новые технологии контроля: контроль может быть осуществлён при помощи фазированных решёток, ЭМА (бесконтактный метод) и TOFD, имеется удобнейшая возможность подключения идентичных преобразователей, сканеров.
Одновременное отображение S-scan и A-scan позволяет одновременно совершать поиск дефектов и тут же проводить отбраковку без переключения. Маркер угла позволяет изменять угол ввода луча в цифровом виде, поэтому не требуется подбирать датчики с определенными углами - один датчик на все случаи жизни!
Простой удобный в использовании интерфейс, позволяющий быстро разобраться в настройках даже начинающему при выполнении специализированных задач. Способен одновременно выполнять несколько функций, таких как, визуализизация и одновременная трансляция на экран сразу несколько разветок и сканов. А именно, одновременное отображение А и S сканов дает возможность на полном максимуме быстро и надежно обнаружить любой дефект, определить его координаты и размеры, и к тому же можно произвести отбраковку.
Помощь
Интерактивное справочное меню с детальными пояснениями и описанием определений для каждого шага.
Удобный мультфункциональный интерфейс
Управление дефектоскопом происходит с помощью удобных мультфункциональных клавиш. Высокая чуствительность кнопок позволяет использовать дефектоскоп в герметичном защитном чехле. Присутствует функция защиты от случайного нажатия.
Интерфейс прибора полностью русифицирован.
Совместимость
Для переноса данных на компьютер к дефектоскопу подключается флэш-накопитель. Также имеется возможность подключения видео-, фотокамеры для съемок объектов, с дальнейшим просмотром снимков. В дефектоскопе реализована возможность просмотра фотографий, документов и видеофайлов.
Контроль сварных швов
Функция Weld Manager контроля сварных швов является стандартной опцией в предлагаемой системе.
Во время контроля сварного соединения, можно установить угол отклонения в пределах 35-90°. На основании расширенных настроек и автоматической коррекции амплитуды, можно успешно обнаруживать скрытые дефекты в сварных соединениях.

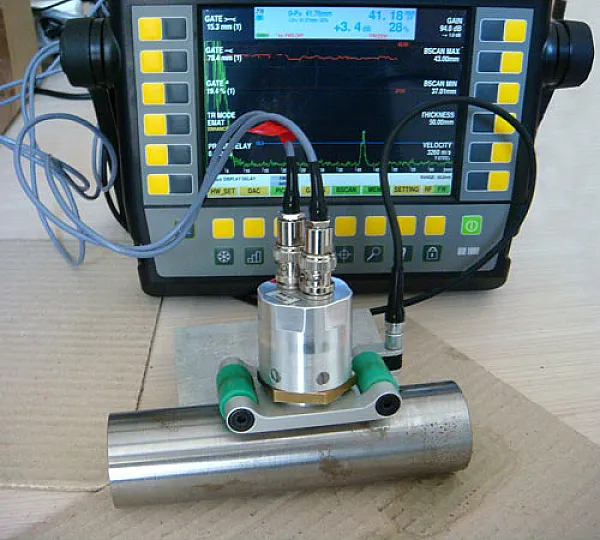

Электромагнитно-акустические преобразователи используются для контроля остаточной толщины, утонений и расслоений в металлах путем бесконтактного метода. Для работы не требуется контактная жидкость и подготовка поверхностей. Контроль может производиться через ржавчину, лакокрасочные покрытия, различные налеты и накипи, на объектах с высокими температурами. Большая скорость контроля обеспечивается подключением энкодера (датчика пути) и различными режимами B-scan. Функционал включен в базовую комплектацию и не требует никаких доплат!
Принцип данного метода контроля заключается в следующем:
Часть электрической энергии электромагнитных волн преобразуется в другой вид энергии (упругих колебаний), имеющие колебание той же частоты или кратные им.
Электромагнитное поле генерирует ультразвуковой импульс, распространяющий по исследуемому объекту.
Отражаясь от границ дефектов (противоположных) создается последовательность эхо - сигналов (которые имеют затухающий характер).
Датчик преобразователя эти сигналы регистрирует и передает в сигнальный процессор, где происходит их дальнейшая обработка.
Преимущества данного метода:
Прибор работает с любыми ультразвуковыми преобразователями
Фазированные решетки для DIO1000 PA
Дефектоскоп DIO 1000 PA соответствует всем международным стандартам и ГОСТам, предъявляемых к данному виду оборудования. Прошел следующие виды испытаний:
| Экран: | Цветной TFT, 1024 pix (Ш) х 768 pix (В) |
| Частота обновления экрана: | минимум 60 Гц |
| Размеры экрана: | 99x130 мм |
| Частота стробирования: | 50 МГц, 200 МГц, 12-бит |
| Диапазон температур эксплуатации: | -20 °C - 60 °C |
| Температура складирования: | -40 °C - 70 °C |
| Питание от сети: | Сеть переменного тока: 100-120 В, 200-240 В, 50-60 Гц |
| Аккумулятор: | Встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач |
| Рабочее время батареи: | не менее 10 часов, в зависимости от регулировки яркости дисплея. |
| Клавиатура: | Мультифункциональная |
| Поддержка языков: | Русский, English, Japan, Czech, Turkish, Chinese, German.Выбор по меню, возможность дополнения языков пользователем |
| Память: | 16 ГБ |
| Размеры: | 224х188x34 мм |
| Масса: | 0.74кг + 0.54 кг батарея |
| Гарантийный срок: | Гарантия на 2 года (батарея не входит в гарантию). Возможность трёхлетней гарантии опционально. |
| Режим традиционного дефектоскопа | Режим фазированной решетки | |

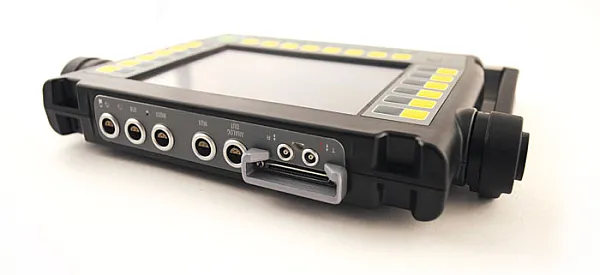

| Разъёмы для подключения преобразователей | Lemo 00 | Molex |
| Режимы отображения | A, A+B-scan, A+TOFD, A+Beam shape | A, A+B-scan, A+S-scan, A+L-scan, A+C+S-scan, Weld manager |
| Коммуникационные порты | USB, RS-232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу) | USB, RS-232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу) |
| Вход B-scan | сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В | сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В |
| Диапазон устанавливаемых скоростей ультразвука | От 100 до 15240 м/с в стали | От 100 до 15240 м/с в стали |
| Рабочие частоты | 0.5 МГц - 30 МГц при -3 дБ | 0.5 МГц - 15 МГц |
| Задержка | от -10 до 4800 мс | от -10 до 4800 мс |
| Диапазон регулировки усиления (чувствительности) ультразвукового канала | 111 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ | 32 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ |
| Дискретность измерения толщины | 0.01 мм по стали | 0.01 мм по стали |
| Диапазон измерения толщины | от 1 мм до 29 000 мм по стали | от 1 мм до 29 000 мм по стали |
| Демпфирование | от низкого (100 В) до макс. (400 В) 50, 57, 200, и 1000 Ом | активное |
| Фильтры: | Широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц | Широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц |
| DAC (Кривая Амплитуда-Расстояние (АРК) | построение по 20 точкам, регулируемая по высоте | построение по 20 точкам, регулируемая по высоте |
| Глубина (амплитуда) ВРЧ (динамический диапазон ) | 111 дБ (71 дБ непрерывно) | 111 дБ (71 дБ непрерывно) |
| Частота повторения зондирующего импульса | от 10 до 20 000 Гц | от 10 до 20 000 Гц |
| Угол ввода луча | от 0° до 90°, с шагом 0,1° | от -89° до +89° |
