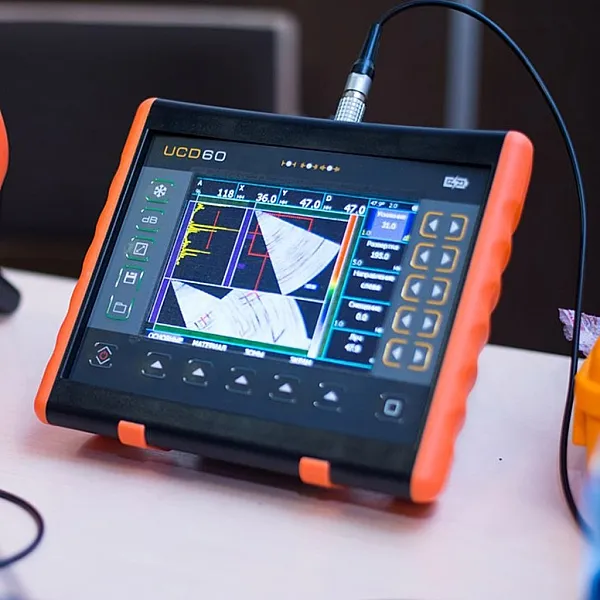

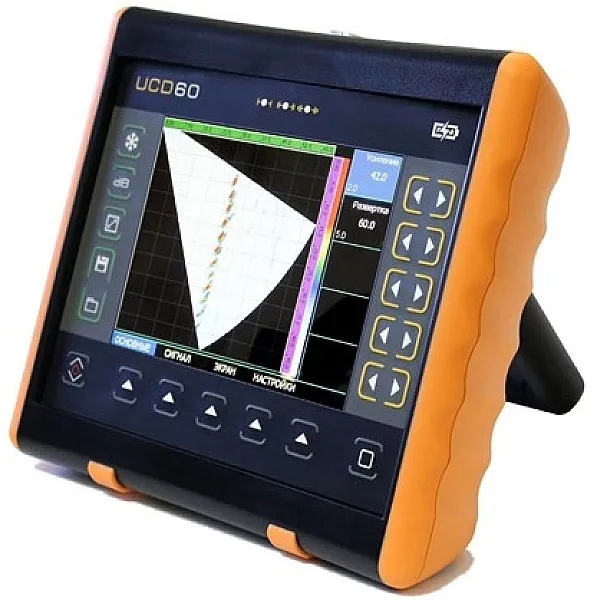

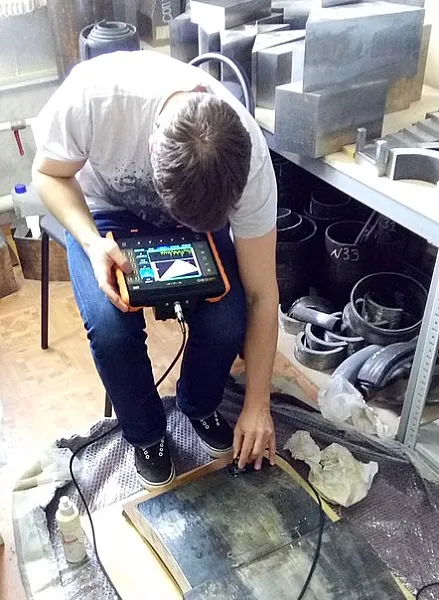

Дефектоскоп на фазированных решетках УСД-60ФР

Работа с фазированными решетками

Развертка

до 550 мм в зависимости от типа ФР

с шагом 0.1, 1, 10 и 100 мм

Диапазон регулировки усиления

80 дБ, с шагом 0.5, 1, 2 и 6 дБ

Направление отображения УЗ пучка

Слева, справа

Диапазон скоростей

 2000 – 9999 м/с, с шагом с шагом 1, 10, 100 и 1000 м/с

Диапазон частот, подключаемых ФР

2 – 10 МГц

Количество используемых элементов

16

Диапазон регулировки апертуры ФР

4 - 16

Вид формирования изображения сканирования

S-скан: секторное сканирование в диапазоне углов от 35 до 75º;

L-скан: линейное сканирование с одним заданным углом ввода от 30 до 75º

Вид отображения информации

S/L-скан; А-скан; В-скан;

Зондирующий импульс

радиоимпульс, амплитудой ±100В,

с регулируемым числом периодов от 0,5 до 5

Режим регулировки чувствительности

ВРЧ, УРЧ

Работа с классическими преобразователями

Развертка

мин.: 0 - 5 мкс
макс.: 0 - 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Задержка

от 0 мкс до 1000 мкс

с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная толщина контролируемого материала

2900 мм (сталь 5950 м/с)

Диапазон скоростей

1000 - 10 000 м/с

с шагом 1, 10 и 100 м/с

Задержка в призме

0 - 100 мкс
с шагом 0.01, 0.1, 1 и 10 мкс

Демпфирование

25 Ом / 50 Ом/ 1000 Ом

Входной импенданс

50 Ом / 600 Ом

Зондирующий импульс

радиоимпульс, амплитудой ±100В, с регулируемым числом периодов (0,5-5)

Частота повторений ЗИ

от 50 до 500 Гц

Усилитель

широкополосный, 1.0 до 20 МГц (-6 дБ)

Диапазон регулировки усиления

100 дБ, с шагом 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

программируемая, ±12 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 80 дБ, 12 дБ/мкс
с построением кривой по 32 опорным точкам,
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК/DAC)

построение по 32 точкам,

две дополнительных кривых ±12 дБ от базовой

Функция АРД

построение по 32 точкам, с автоматической привязкой к усилению и двумя дополнительными кривыми

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой АРК/DAC

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм).

Память

200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

USB

Разъемы преобразователей

2 Lemo00

Аккумулятор

Li-ion 10.8В, 5000 mА/ч

Время работы

10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А  DC

Диапазон рабочих температур

от -30º C до +55° C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,4 кг с аккумуляторами
