Дефектоскоп портативный ВИД-345 магнитно-вихретоковый
Определяет глубину трещин 0,3–5 мм и толщину покрытия 0–6 мм при сканировании через изоляцию до 10 мм.
345 026 ₽
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание

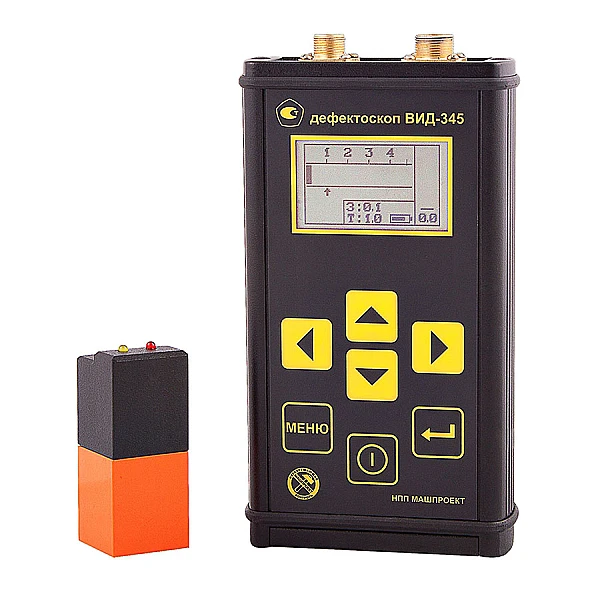

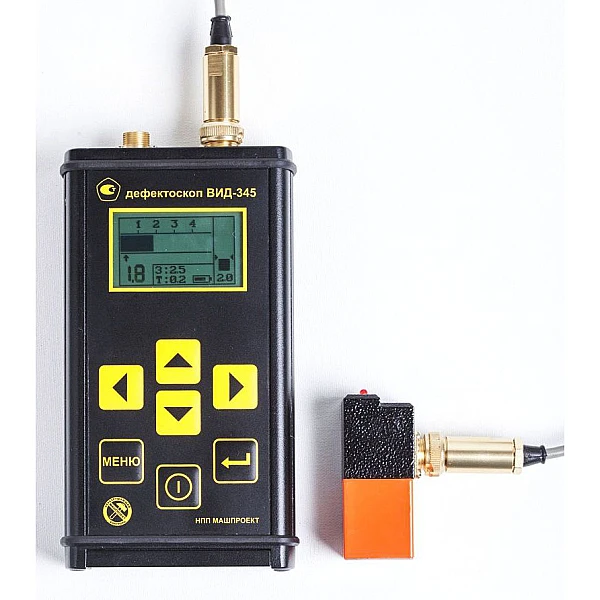

Дефектоскоп портативный ВИД-345 магнитно-вихретоковый
Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для выявления и определения глубины трещин (стресс-коррозионных) в металлических конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии.
ВИД-345 также применяется для контроля толщины изоляционного покрытия на контролируемом изделии.
В приборе комбинируются магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.
Объекты, контролируемые ВИД-345:
- трубы, трубопроводы,
- нефте- и газопроводы,
- сосуды, сосуды давления,
- объекты энергетического производства,
- детали конструкций, машин и механизмов.
| Дефектоскоп ВИД-345 прошел метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и республики Казахстан. |
Преимущества работы прибора
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
- Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
- Оперативная корректировка режимов работы.
- Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
- Световая, звуковая (в комплекте наушники) сигнализация дефекта.
Особенности конструкции дефектоскопа
-

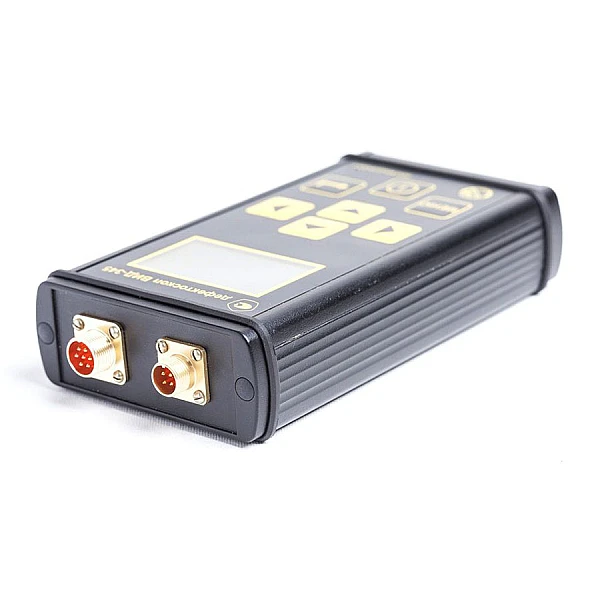

Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях.
-
Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию.
- Интуитивный русско-язычный интерфейс организован по принципу "ВКЛЮЧИ И РАБОТАЙ".
- Предусмотрено оснащение дополнительными сменными датчиками.
Эксплуатация

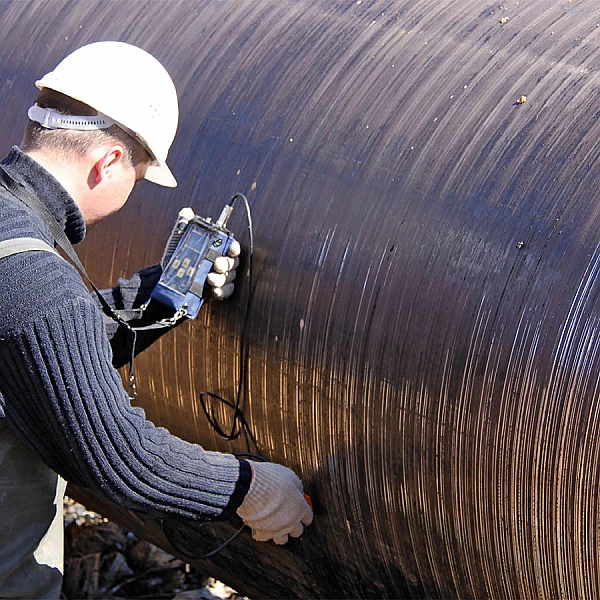

Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.
Прибор работает:

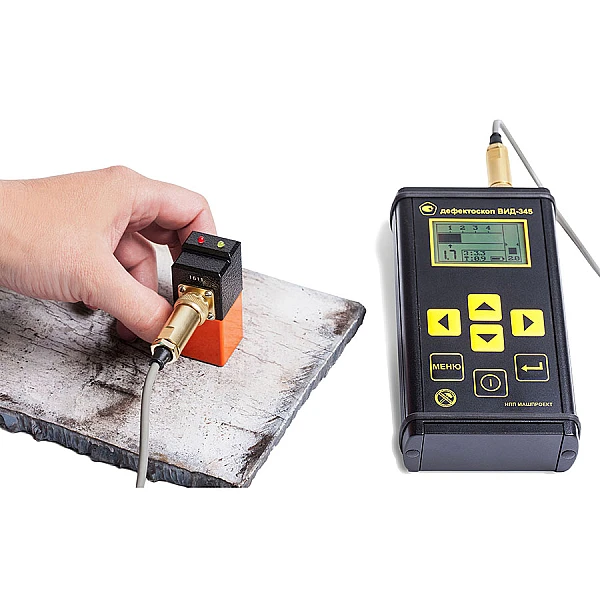

- по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
- по влажной, грязной поверхности,
- по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Режимы работы ВИД-345
| Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия | применяется при толщине изоляционного покрытия от 0 до 4 мм. |
| Режим поиска стресс-коррозионных трещин | применяется при толщине изоляционного покрытия до 10 мм. |
Проведем демонстрацию оборудования онлайн
Характеристики
| Минимальная глубина выявляемой трещины | 0,2-0,5 мм |
| Минимальное раскрытие трещины | 0,05 мм |
| Минимальная длина выявляемой трещины | 5 мм |
| Диапазон определения глубины трещины | 0,3 - 5 мм |
| Погрешность определения глубины трещины | 0,2 мм + 0,1h (где h - глубина) |
|
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения
| 0 - 6 мм |
|
Погрешность определения толщины защитного покрытия или
глубины коррозионного повреждения
| 10 % |
| Максимальная толщина изоляции, позволяющая производить определение глубины трещины | 10 мм |
| Диапазон рабочих температур | -15 ... + 40 °С |
| Размеры электронного блока дефектоскопа | 150 х 80 х 35 мм |
| Размеры штатного датчика "N-345" | 25 х 25 х 60 мм |
| Вес электронного блока дефектоскопа | не более 500 г |
| Питание прибора |
автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK
|
| Непрерывное время работы от аккумуляторов |
до 10 ч.
|
| Контроль разряда аккумуляторов |
есть
|
| Гарантийный срок обслуживания |
12 мес.
|
Комплектация
|
Составляющие комплекта | "Стандартный" | "Специальный" |
| Электронный блок дефектоскопа | v | v |
|
Стандартный датчик «N-345» | 1 шт. | 2 шт. |
| Кабель для подключения датчика к прибору | 1 шт. | 2 шт. |
| Контрольный образец с имитацией трещины глубиной 2 мм | v | v |
| Контрольный образец изоляционного покрытия толщиной 2 мм | v | v |
| Аккумулятор (комплект из 2 шт. заранее установлен в прибор) | 1 комплект | 2 шт. |
| Зарядное устройство | v | v |
| Наушники с переходником | v | v |
| Руководство по эксплуатации (совмещено с паспортом) | v | v |
| Свидетельство о поверке | v | v |
| Защитный чехол с ремнем для фиксации прибора на груди оператора | v | v |
| Манжета для фиксации прибора на руке оператора | v | v |
| Сумка для безопасной транспортировки и хранения | v | |
| Чемодан для безопасной транспортировки и хранения | v | |
| Специализированная калибровка и настройка под задачи Заказчика | v |
Дополнительные принадлежности
- Дополнительные сменные датчики.
- Кабель для подключения датчиков к дефектоскопу.
- Комплект запасных аккумуляторов.
- Контрольные образцы.
