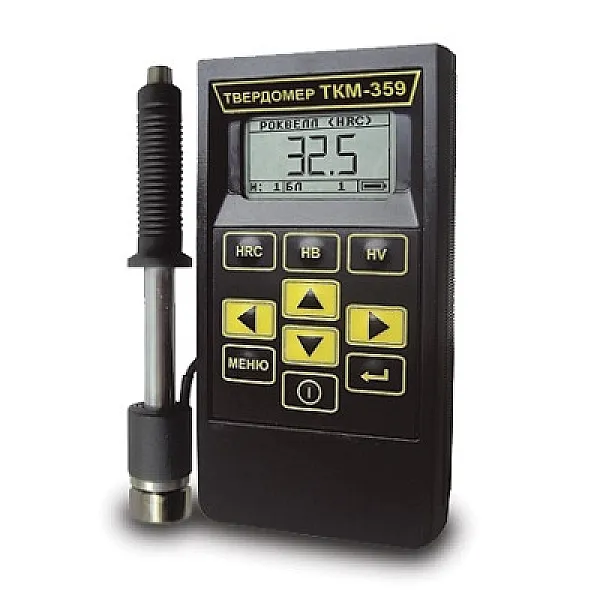

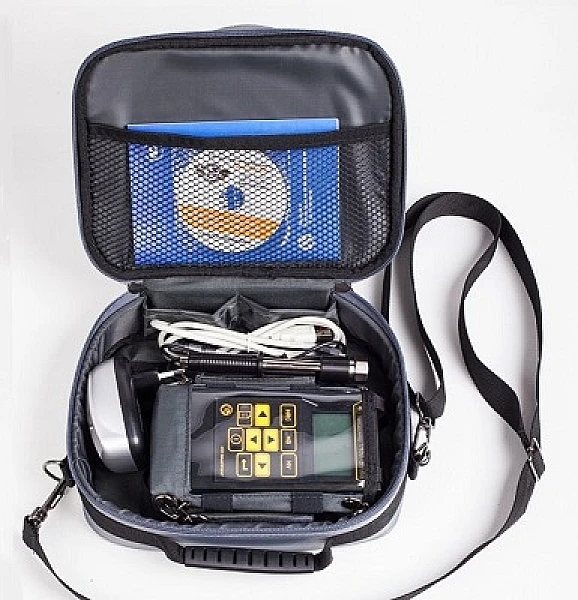

Динамический твердомер ТКМ-359М

Динамический твердомер ТКМ-359М

Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

Твердомер работает по методу Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

ТКМ-359М выполняет контроль твердости:

• углеродистых и конструкционных сталей с использованием дополнительных калибровок,
• поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.),

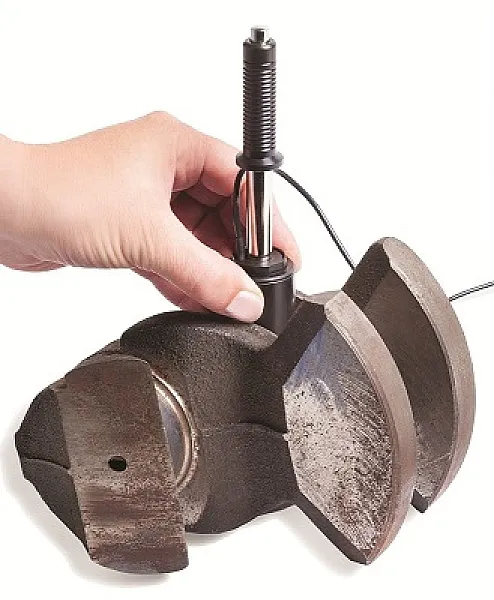

• изделий сложной конфигурации (зубьев шестерен, труб, валов),
• тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).

ТКМ-359М прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Преимущества динамического твердомера

• Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
• Возможность идентификации материалов в заготовительном производстве.
• Малая чувствительность к кривизне изделия и шероховатости поверхности.
• Контроль характера изменения твердости по поверхности изделия.
• Контроль «объемной твердости».
• Измерение твердости в труднодоступных местах.
• Пространственное положение датчика не влияет на результат измерения.
• Предусмотрена сигнализация о выходе результата измерения за установленные пределы.
• По желанию Заказчика - оснащение дополнительными сменными датчиками с различными габаритами,
  жесткостью пружины, твердостью индентора и позиционирующей насадкой.

Особенности конструкции

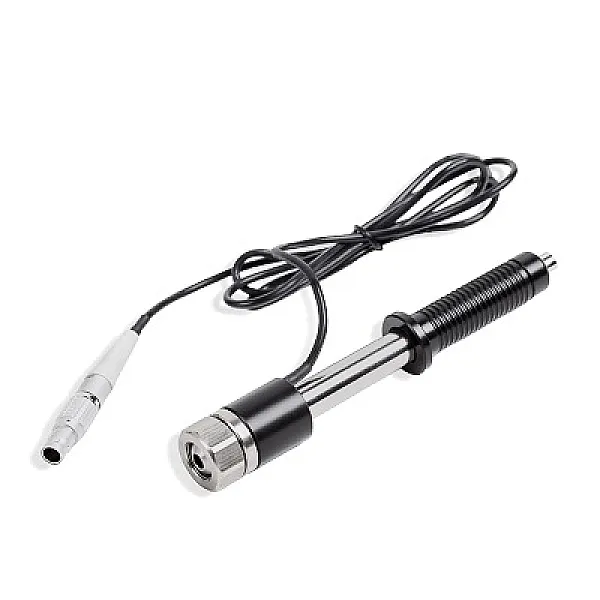

Характеристика датчиков к твердомерам серии ТКМ-359

Фото	Тип датчика	Длина, мм	Диаметр, мм	Рекомендуемая масса/толщина/шероховатость контролируемого изделия	Применение	Примечание
	«D»	138	21	3 кг/6 мм/Ra 3,2	Решение основной массы задач контроля.	Штатный датчик.
	«E»	138	21	3 кг/6 мм/Ra 3,2	Имеет индентер из поликристалла - кубического нитрида Бора. Для массового контроля материалов повышенной твердости.	Используется в случае невозможности применения УЗ твердомера ТКМ-459.
	«G»	200	29	6 кг/55 мм/Ra 7,2	Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм.	*Энергия удара увеличена в 10 раз. Допускается использование только на твердости менее 450 НВ.

*По сравнению со стандартным датчиком тип «D».

Эксплуатация

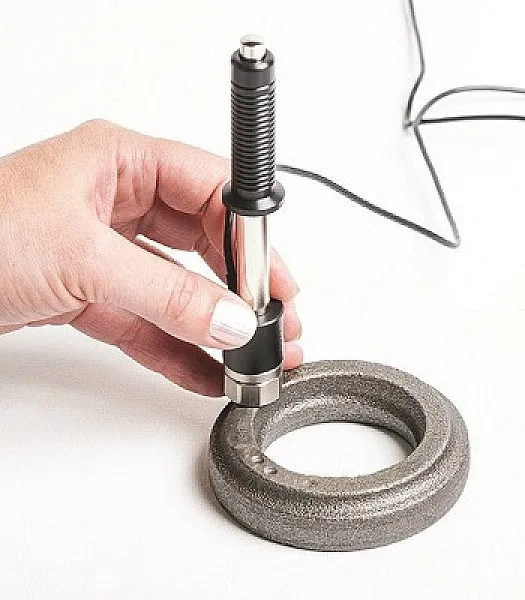

Требования к контролируемому изделию:

Масса более 5 кг, толщина более 6 мм	дополнительная подготовка не требуется
Изделия жесткой конструкции (напр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм	дополнительная подготовка не требуется
Остальные изделия	изделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика

Режимы работы твердомера ТКМ-359М

Режим измерения	Отображение результатов измерений	Применение
по основным шкалам	основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV	измерение твердости основной массы контролируемых изделий из углеродистых и конструкционных сталей
с использованием дополнительных калибровок к основным шкалам	по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77)	контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов
по дополнительным шкалам (определяются пользователем или добавляются производителем)	шкалы программируются самим пользователем	решение специальных задач пользователя
