Дорожная рейка РДУ Кондор-Компакт с поверкой + дорожное колесо RGK Q64
- Наличие
- на складе
- Гарантия
- 1 год
- Самовывоз
- Ростов-на-Дону
Арт. 656099
Госреестр №50111-18
Проведем демонстрацию на вашем объекте
Описание
Дорожная рейка РДУ Кондор-Компакт с поверкой + дорожное колесо RGK Q64

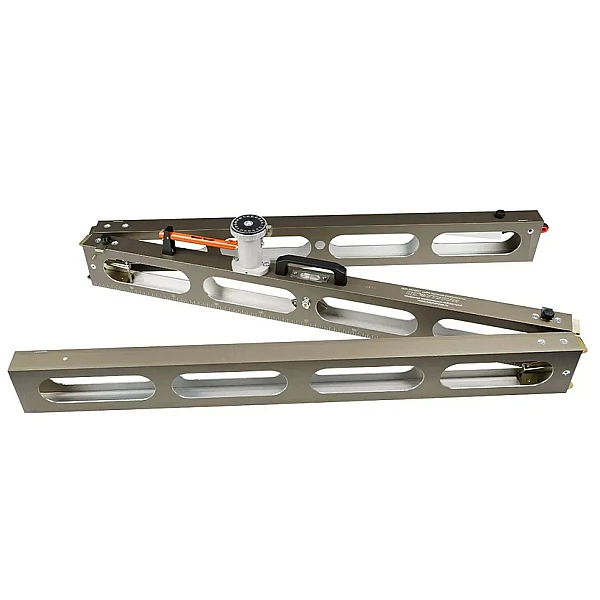

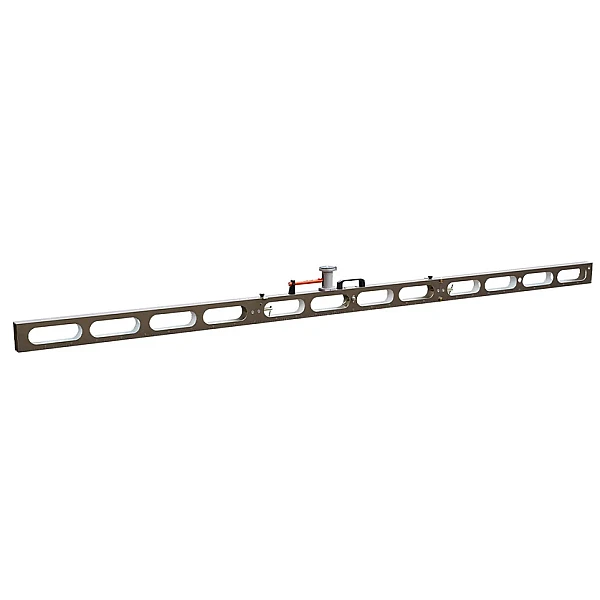

Рейка дорожная универсальная Кондор-компакт от компании ФУТУРУМ - инструмент трехсекционной конструкции, применяемый для определения степени неровности дорожного полотна, измерения откосов, крутизны насыпей и других подобных работ при дорожном строительстве.
Измерительная головка
Для определения уклона используется измерительная головка. Лимб имеет яркие, четкие штрихи, по которым удобно считывать результаты.Измерение крутизны откосов и насыпей
Балансир-эклиметр, установленный в полости рейки, необходим для измерения крутизны откосов и насыпей. Результаты считываются в смотровом окошке на верхней поверхности рейки.
Определение толщины слоёв
Для определения толщины слоёв покрытий служит правая шкала клинового промерника. С помощью промерника можно определить глубину некоторых неровностей.
Проведем демонстрацию оборудования онлайн
Характеристики
|
|
РДУ Кондор-Компакт |
|---|---|
| Диапазон измерений длины, мм | от 0 до 3000 |
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ± 2 |
| Цена деления шкалы рейки, мм | 5 |
| Длина рейки в рабочем состоянии, мм | 3000 ± 2 |
| Ширина опорной грани рейки, мм | 50 ± 2 |
| Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, мм, не бо-лее | 0,4 |
| Предельно допускаемое отклонение опорной грани от плоскостности, мм | 0,2 |
| Предельно допускаемое отклонение боковой грани рейки от прямолинейности, мм | 10 |
| Градуировка шкалы эклиметра для измерений крутизны откосов (в обе стороны) | 18º26' (1:3), 26º34' (1:2), 33º41' (1:1,5), 45º (1:1) |
| Предельно допускаемое отклонение шкалы эклиметра от номинальных значений | ± 2º30' |
| Диапазон измерений уклонов по лимбу измерительной головки, ‰ | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений уклонов, ‰ | ± 0,5 |
| Цена деления шкалы лимба измерительной головки, ‰ | 1 |
| Ширина плоских граней клинового промерника, мм | 50,0±0,5 |
| Угол между гранями клинового промерника | 5º45'±5' |
| Диапазон измерений неровностей (просветов под рейкой), мм | от 1 до 15 |
| Дискретность измерений неровностей (просветов под рейкой), мм | 1 |
| Шаг меток шкалы измерений неровностей, мм | 10,0±0,1 |
| Диапазон измерений толщины слоев покрытий, мм | от 5 до 150 |
| Цена деления шкалы измерений толщины слоев покрытия, мм | 5 |
| Допускаемое отклонение от номинальных значений длины шкалы измерений толщи-ны слоев и расстояний между любым штрихом и началом шкалы при температу-ре окружающей среды (20±5)ºС, мм, не более | ± 0,5 |
| Габаритные размеры рейки в чехле, не более: | 1070 х 180 х 250 мм |
| Масса рейки в чехле, не более | 10 кг |
| Средняя наработка на отказ, час | 1000 |
| Средняя загрузка, часов в сутки | 1,5 |
| Срок службы, лет | 5 |
|
|

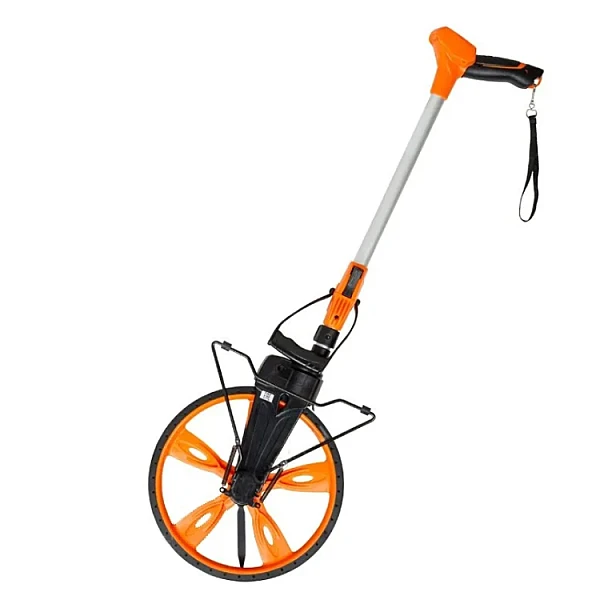

RGK Q64 |
| Диаметр колеса | 319,7 мм |
| Диапазон длины пройденного пути | от 0,01 м до 9999,9 м |
| Шаг счетчика | 0,01 м |
| Длина прибора в рабочем состоянии | не более 990 мм |
| Длина прибора в сложенном состоянии | не более 525 мм |
| Вес | не более 2,5 кг |
Комплектация
Комплектация:
Дорожная рейка РДУ Кондор-Компакт с поверкой
дорожное колесо RGK Q64
Клиновой промерник
Чехол
Паспорт
Инструкция по эксплуатации
Сертификат о поверке
