Описание

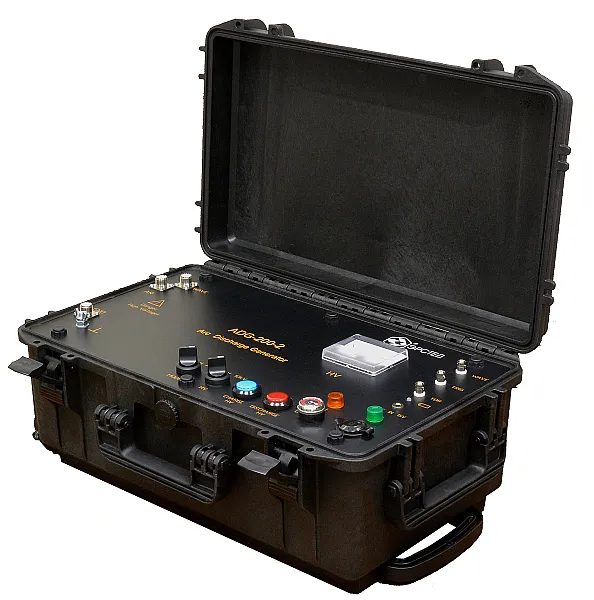

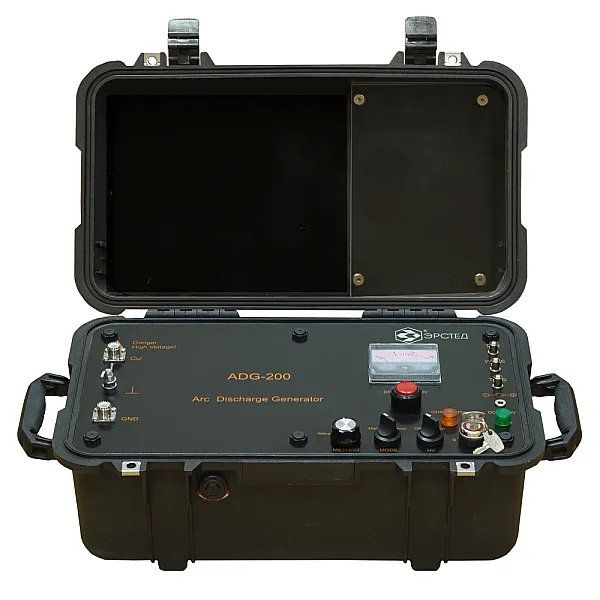

Генератор дуговых разрядов ADG-200-2 CКАТ-М

Генератор дуговых разрядов ADG-200-2 предназначен для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407 / TDR-107 / TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяет их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.

Методы измерений:

Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ:

Импульсно-дуговой метод – ИДМ (ARM, метод кратковременной дуги)
Метод колебательного разряда по току – МКР (ICE, метод волны тока )

Особенности прибора:

Полностью автономное питание

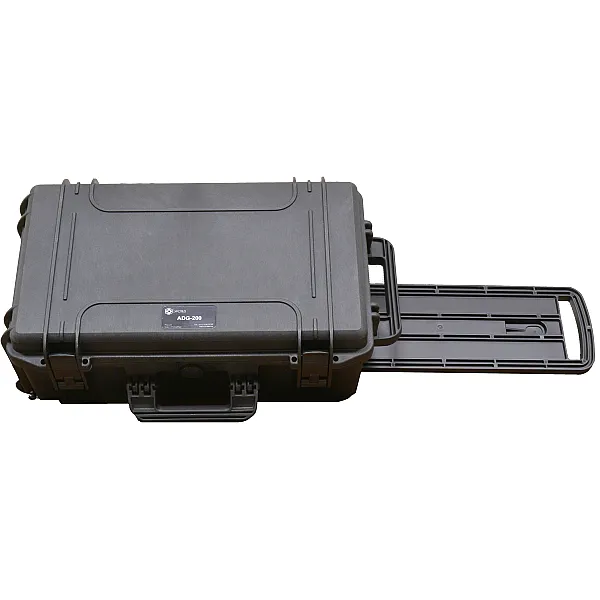

Малые габариты – комплекс свободно умещается в багажник легкового автомобиля
Небольшой вес

Проведем демонстрацию оборудования онлайн

Генератор дуговых разрядов ADG-200-2 CКАТ-М

Характеристики

Характеристики ADG-200-2 СКАТ-М

Диапазон выходного напряжения	от 0 до 10 кВ
Ступени выходного напряжения	4 кВ, 10 кВ
Режимы заряда	Прямой заряд кабеля до пробоя (AUTO), Заряд встроенного конденсатора (MANUAL)
Максимально запасенная энергия	200 Дж
Время затягивания дуги	от 1 до 10 мс (зависит от внешних условий)
Минимальный интервал времени между последовательными разрядами	определяется оператором, но не менее 20 с

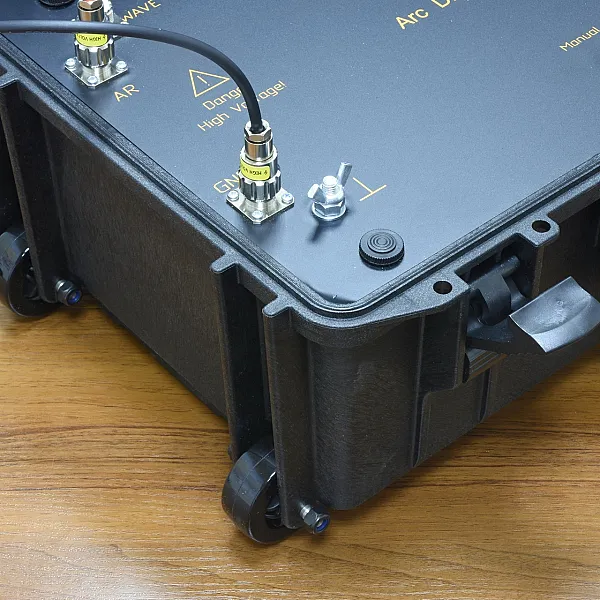

Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают	на разъеме TDR – 60 В; на разъеме WAVE – 120 В; на разъеме TRIG – 20 В
Питание	Автономное – внутренний аккумулятор 12 В , 12 A·ч
Диапазон рабочих температур	от -20 °С до +40 °С
Габаритные размеры	570х350х200 мм
Масса	не более 17 кг
