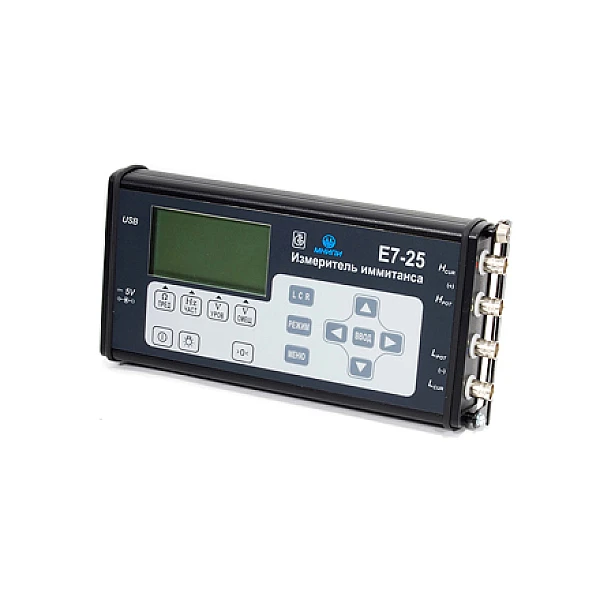

Измеритель иммитанса Е7-25
Измеритель иммитанса Е7-25 - портативный прибор класса точности 0,15% с широкими диапазоном рабочих частот.
Измеряемые параметры:
- Индуктивность (Ls, Lp)
- Емкость (Сs, Сp)
- Сопротивление (Rs, Rp)
- Проводимость (Gp)
- Фактор потерь (D)
- Добротность (Q)
- Модуль комплексного сопротивления (Z)
- Реактивное сопротивление(Хs)
- Угол фазового сдвига (φ)
- Ток утечки (I)
- Температура Т
- Относительная влажность RH
Отличительные особенности:
- ±0,15%; 25 Гц – 1 МГц
- Измерение температуры и относительной влажности
- Напряжение смещения 0 - 63 В
- Уровень измерения сигнала 40 мВ – 1 В с.к.з.
- Функция допускового контроля, усреднения, процентного отклонения
- Интерфейс USB 2.0
- Портативное питание
Объекты измерения: изолированные и заземленные, конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. E7-25 может измерять физические величины – температуру Т и относительную влажность RH.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте,метрологическая аттестация средств измерений и различных функциональных устройств, нормирование параметров изделий микроэлектроники, полупроводниковых изделий и различных материалов, научные исследования, контроль и управление технологическими процессами.
Технические характеристики измерителя иммитанса Е7-25:
| Диапазоны измеряемых величин | |
| Емкость Cs Cp, Ф | 10-15 - 1 |
| Индуктивность Ls Lp, Гн | 10-11 - 104 |
| Активное cопротивление Rs Rp, Ом | 10-5 - 109 |
| Реактивное cопротивление, Ом | 10-5 - 109 |
| Модуль комплексного сопротивления, Ом | 10-5 - 109 |
| Проводимость, См | 10-11 - 10 |
| Добротность, фактор потерь | 10-4 - 104 |
| Угол фазового сдвига комплексного сопротивления | -180° - +180° |
| Ток утечки, А | 10-7 - 10-3 |
| Относительная влажность, % | 0 - 100 |
| Температура, °С | -70 — +100 |
| Базовая погрешность:
L, C, R Т |
± 0,15 % ± 0,6 °С |
| Рабочие частоты | 25 Гц – 1 МГц |
| Выбор поддиапазона | Автоматический и ручной |
| Уровни измерительного сигнала | 40мВ - 1В с.к.з. |
| Напряжение смещения на измеряемом объекте | 0 - 63 В |
| Усреднение | за 10 и 100 одиночных измерений |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Потребляемая мощность | 5 В · А |
| Габаритные размеры (HxWxD) | 225x110x35 мм |
| Масса | 0,8 кг |
Заменяет приборы: Е7-21, Е7-15
