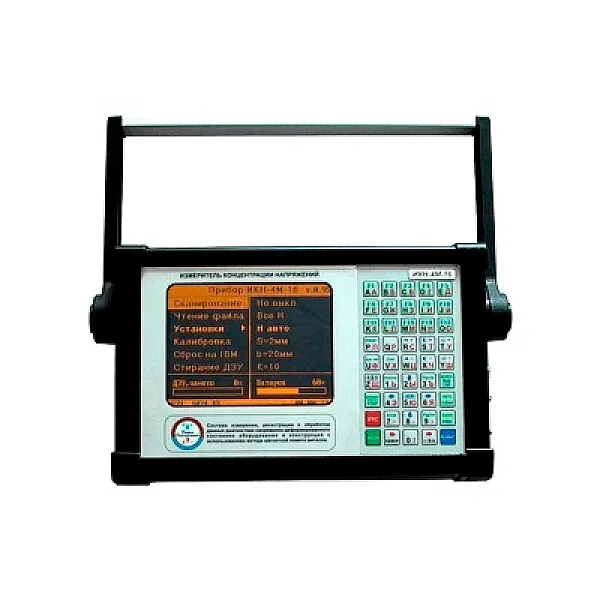

Измеритель Концентрации Напряжений ИКН-4М-16

Измеритель Концентрации Напряжений ИКН-4М-16

ИКН - система измерения, регистрации и обработки данных диагностики напряжённо-деформированного состояния оборудования и конструкций с использованием метода магнитной памяти металла.

Свидетельство Росстандарта RU.C.34.003.A №42683.

Приборы типа ИКН выпускаются серийно. По принципу работы они являются специализированными многоканальными феррозондовыми магнитометрами. Напряженность магнитного поля Нр на шкалах приборов проградуирована в А/м (Ампер/метр). Длина регистрируемого перемещения датчика проградуирована в мм (миллиметрах).

Приборы типа ИКН являются уникальными средствами измерений и имеют ряд существенных отличий от производимых в России и за рубежом измерителей напряженности магнитного поля (магнитометров) на основе феррозондовых преобразователей. Их уникальность заключается как в функциональном назначении (определение зон концентрации напряжений - основных источников развития повреждений оборудования), так и в конструктивных специфических особенностях, заметно выделяющих их среди известных магнитометров.

Отличительные особенности приборов типа ИКН:

• многоканальность (одновременно производится измерение поля Hp по нескольким каналам);
• наличие специализированных сканирующих устройств для контроля различного оборудования (18 типов), позволяющих со скоростью до 0,5 м/сек снимать показания напряженности поля и длины объекта контроля (все сканирующие устройства защищены российскими и международными патентами);
• возможность проведения автоматической обработки результатов контроля непосредственно на объекте (используя установленное на приборе программное обеспечение);
• наличие энергонезависимой памяти (flash-памяти) для записи результатов контроля на объекте и возможность передачи данных на компьютер;
• возможность записи параметров контроля с заданной частотой в единицу времени (режим "таймера"), что позволяет выполнять контроль при движении изделий относительно датчиков (контроль вращающихся элементов, движущихся тросов и канатов, контроль рельс при движении вагона-дефектоскопа и т.д.);
• наличие в комплекте поставки программного обеспечения "ММП-Система 3.0", предназначенного для углубленной обработки результатов контроля на компьютере под Windows 95-XP/Vista/7/8.

ИКН-4М-16 имеет следующие конструктивные и функциональные отличия от других приборов типа ИКН:

• от 2 до 16 феррозондовых преобразователей;
• микропроцессор 16 бит;
• ёмкость оперативной памяти 1 Мб;
• блок flash-памяти 32 Мб для записи результатов контроля на объекте в течение 10-15-х дней без сброса информации на компьютер;
• специальная клавиатура (45 кнопок), позволяющая не только управлять процессом контроля, но и делать необходимые записи и комментарии в память прибора;
• большой электролюминесцентный экран с разрешением 320х240 точек, позволяющий обрабатывать информацию по методикам во многих случаях без использования компьютера;
• расширенные функции программы обработки данных непосредственно на приборе (изображение круговой магнитограммы, изолиний магнитного поля, характеризующих распределение деформации на объекте контроля);
• возможность использования для контроля изделий как в заводских (стационарных), так и в полевых условиях;
• габаритные размеры 230х105х40 мм;
• масса с аккумуляторными батареями 2,0 кг;
• питание от восьми встроенных аккумуляторов DC 9,6В.
