Измеритель теплофизических величин ТЕПЛОГРАФ

Измеритель теплофизических величин ТЕПЛОГРАФ

• Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 56623), блоков оконных и дверных (ГОСТ 26602.1)
• Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов
• Измерение температуры поверхностей или воздуха внутри и снаружи помещений
• Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты
• Уточнение и дополнение результатов тепловизионных обследований объектов

Структура комплекса:

Регистрирующий блок прибора предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом. ТЕПЛОГРАФ имеет три типа специальных модулей:

• тип 01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
• тип 02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
• тип 07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...4 датчика температуры (или температуры и влажности) среды.

Основные функции:

• Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате
• Вычисление термического сопротивления и теплопроводности, определение сопротивления теплопередаче
• Задание режимов регистрации через систему меню
• Регистрация без ограничения времени с автоматическим удалением старых данных

Сервисная компьютерная программа:

• Перенос результатов измерений в ПК
• Просмотр, анализ и архивация основных параметров процессов
• Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля
• Вычисление сопротивления теплопередаче, теплопроводности, термического сопротивления
• Экспорт в Excel, сохранение в текстовый формат для других программ

О приборе:

Для объективной оценки качества возведенного здания или сооружения необходимо определить базовые эксплуатационные характеристики объекта, в частности рассчитать удельные энергозатраты на отопление здания в течении года. Для этого необходимо комплексное исследование, при котором будут проведено тепловизионное обследование для установления термически однородных зон и определено их сопротивление теплопередаче. Для исследования необходимо специальное оборудование, которое позволит определить тепловые характеристики на основе данных измерений температур ограждающих поверхностей и тепловых потоков.

Для удобства и оперативности проведения исследования измеритель плотности тепловых потоков должен иметь модульную структуру, обеспечивать необходимую точность и удобство анализа получаемых данных.

Применение ТЕПЛОГРАФа:

Измерители тепловых потоков применяют:

• при строительстве, реконструкции, модернизации жилых домов, производственных и коммерческих объектов;
• на производстве строительных конструкций и комплектующих (оконных и балконных блоков, железо-бетонных изделий, сандвич-панелей, фасадов и т.д.);
• для лабораторий, производящих различные виды измерений.

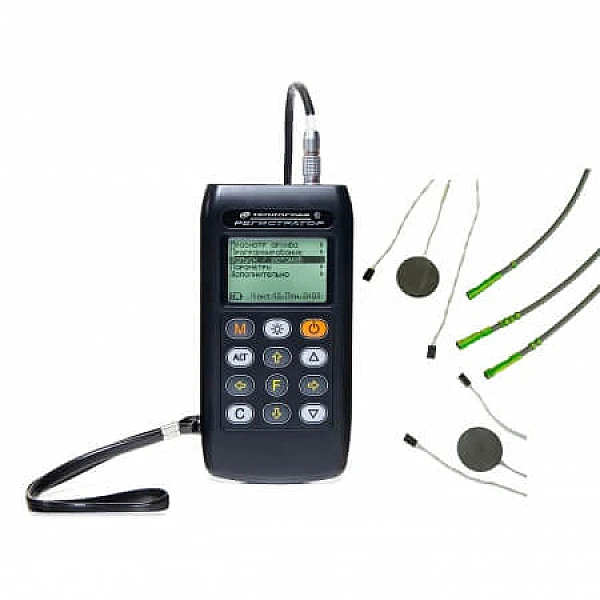

Компания «Интерприбор» представляет измеритель теплового потока – ТЕПЛОГРАФ, который состоит из регистратора, измерительных модулей и датчиков. Выпускают три типа измерительных модулей, различающихся и маркируемых по количеству зон контроля теплового сопротивления 01,02 и 07.

Каждый модуль в зависимости от модификации, может работать с заданным числом датчиков теплового потока, температуры поверхности, температуры и влажности среды. Измеритель плотности тепловых потоков ТЕПЛОГРАФ может иметь в своём составе до четырёх измерительных модулей. Длины кабелей связи и кабелей датчиков заказчик выбрает при заказе.

Функции ТЕПЛОГРАФа:

ТЕПЛОГРАФ производства компании «Интерприбор» позволяет:

• оперативно фиксировать в памяти регистратора температуру, влажность и тепловой поток по заданному числу каналов;
• на основе полученных данных рассчитывать термическое сопротивление конструкции и её сопротивление теплопередаче.

Преимущества выпускаемых измерителей теплофизических величин:

Преимущества измерительных приборов производства компании «Интерприбор»:

• широкий функционал базовых комплектаций;
• длительная автономная работа благодаря экономичному энергопотреблению и аккумулятору большой ёмкости;
• простое управление и возможность задания режимов регистрации измерений;
• устройство зарегистрировано в Государственном реестре СИ России и реестрах Украины и Беларуси.
