Кассеты гибкие СПРУТ СМ с магнитами для рентгеновской пленки
Кассеты гибкие Спрут СМ предназначены для защиты рентгеновской пленки от засветки и от внешних механических воздействий в процессе выполнения радиографического неразрушающего контроля. Изготавливаются в соответствии с ТУ 4276-036-96651179-2015 из влагостойкого, маслостойкого, морозоустойчивого прорезиненного капрона с допусками согласно ГОСТ 15843–79.

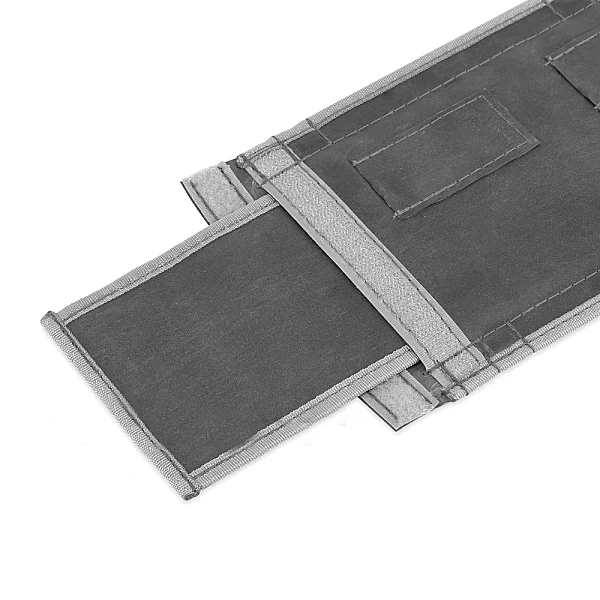

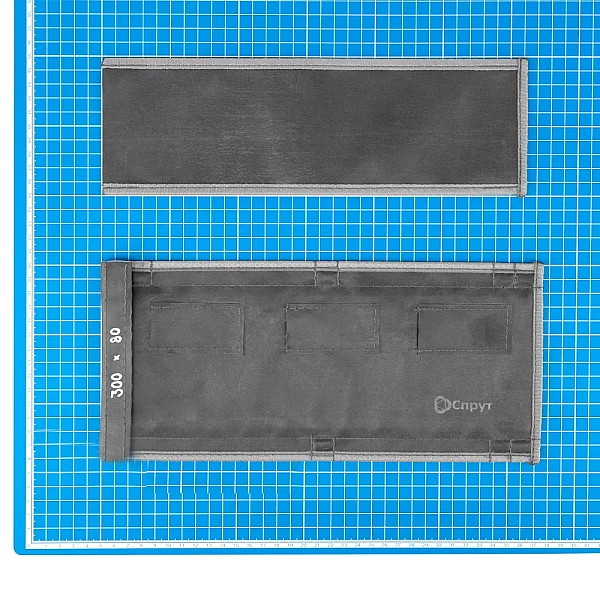

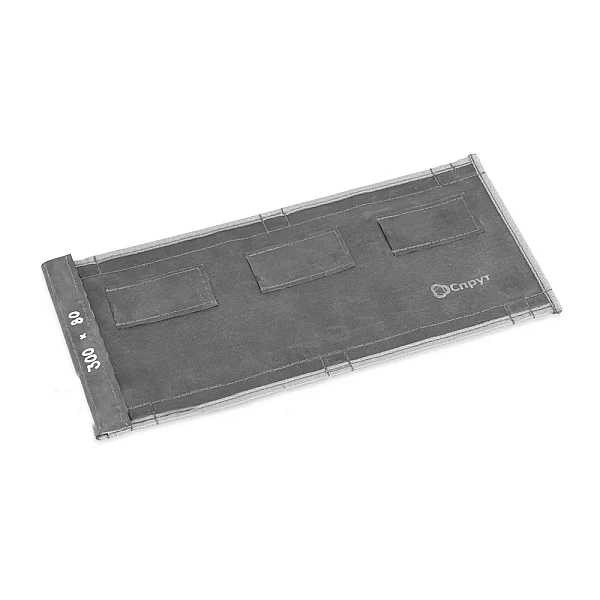

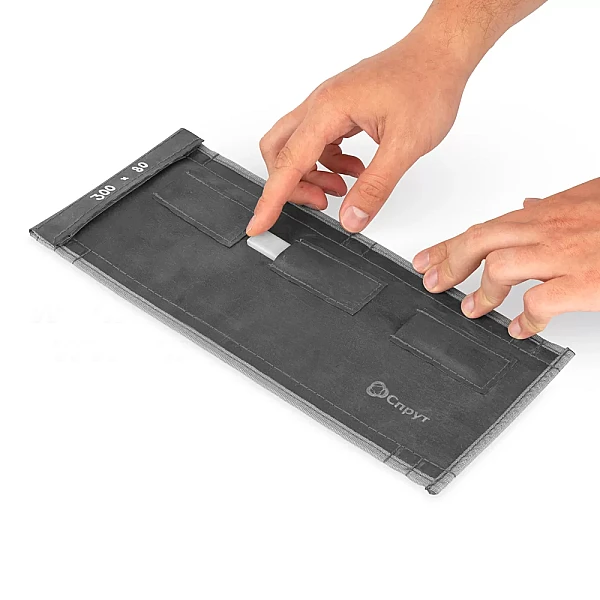

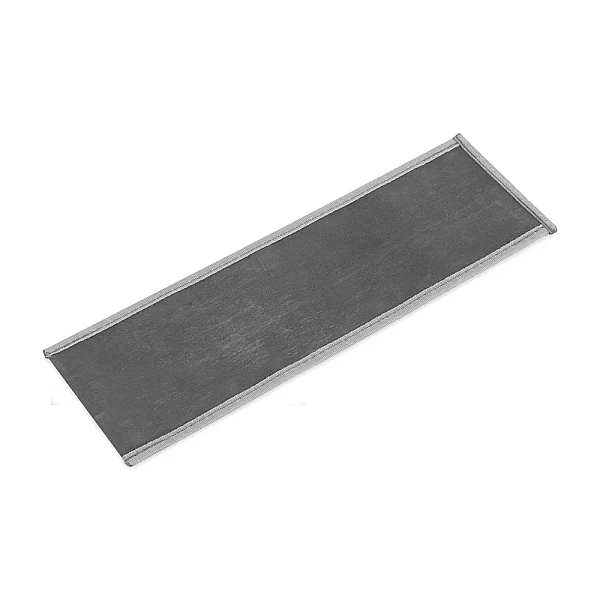

Кассеты гибкие Спрут СМ состоят из двух частей: внутренней и внешней. Части кассеты представляют собой светонепроницаемые чехлы, окантованные с трех сторон тесьмой. Такое двуслойное исполнение создает дополнительную защиту пленки от засветки и предохраняет ее от деформации. Во внутреннюю часть кассеты заряжается рентгеновская пленка с усиливающими экранами или без них. Затем внутренняя часть с пленкой через клапан-липучку заряжается во внешнюю часть. На кассете также размещены карманы для эталонов чувствительности и маркировочных знаков. Количество карманов определяется длиной кассеты и может варьироваться от одного до трех. Если длина кассеты позволяет, то по заявке количество карманов может быть увеличено.

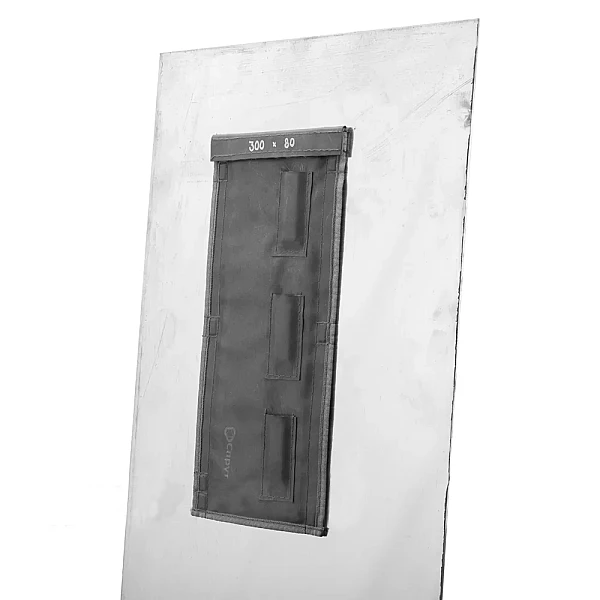

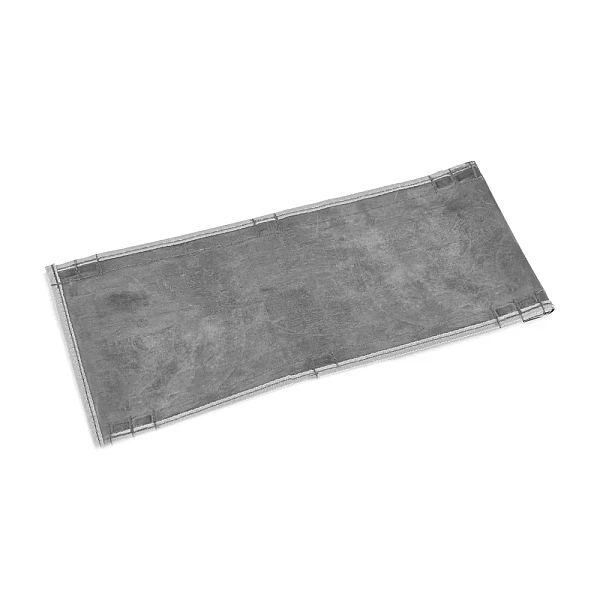

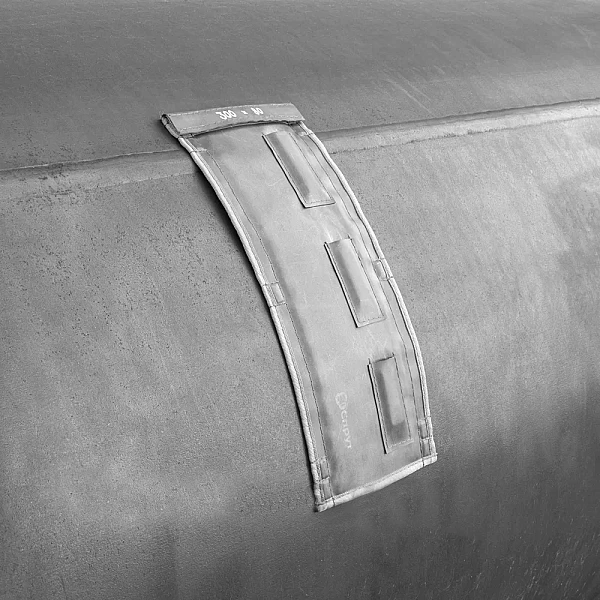

В каждом углу кассеты Спрут СМ вшито по два магнита, которые обеспечивают надежную фиксацию кассет с рентгеновской пленкой на поверхности объекта контроля. Если длина кассеты превышает 260 мм, то для обеспечения наилучшего прижима в кассеты вшиваются дополнительные магниты (по одному на каждые 130 мм длины изделия).
Маркировка
Кассеты гибкие Спрут СМ маркируются следующим образом: Спрут СМ/А×В, где СМ — тип кассеты, А×В — размер заряжаемой в кассету пленки в миллиметрах.
На внешней части кассеты указывается товарный знак предприятия-изготовителя, на клапане-липучке — размер кассеты.
Примеры маркировки
- Кассета гибкая Спрут СМ/100×80
- Кассета гибкая Спрут СМ/200×100
- Кассета гибкая Спрут СМ/360×100
| Наименование параметра | Значение |
| Тип ткани | Капрон с двусторонним резиновым покрытием |
| Тип клапана | Липучка |
| Размеры заряжаемой пленки | Определяются внутренними габаритами кассеты* |
| Стандартные размеры карманов**, мм | 35 × 70 |
* Габариты кассеты рассчитываются с учетом припусков на использование усиливающих экранов совместно с пленкой.
** Размеры карманов для маркировочных знаков и эталонов чувствительности могут быть изменены под индивидуальный заказ.
| Наименование | Количество |
| Кассеты гибкие с магнитами Спрут СМ | По заказу |
| Паспорт и руководство по эксплуатации | 1 экз. |
