Комплекс цифровой радиографии «Градиент»

Комплекс цифровой радиографии «Градиент»

Получены положительные заключения головных ведомственных институтов (НИКИМТ, ВИАМ) на применение КЦР «Градиент»в атомной и авиационной промышленностях.

На основании заключения ООО «Газпром ВНИИГАЗ» КЦР «Градиент» внесен в реестр оборудования ОАО «Газпром», разрешенного к применению для контроля и диагностики сварных соединений на объектах транспорта газа.

КЦР «Градиент» имеет разрешение Федеральной службы по экологическому, технологическому и атомному надзору(РОСТЕХНАДЗОР) по применению на опасных производственных объектах.

Имеются сертификаты BAM (Германия) и одобрения SHELL, BP, Rolls–Royce и SGS Netherlands.

Куда записываем информацию?

В компьютерной радиографии для получения изображения вместо пленки применяется специальная флуоресцентная запоминающаяся пластина многократного пользования. Пластины имеют типовые для рентгеновской пленки размеры 6х24, 6х48, 10х24, 10х48, 18х24, 24х30, 30х40 и 35х43 см и экспонируются, аналогично пленки, в кассетах или гибких конвертах. Возможна также резка пластин, т. е. использование пластин нетиповых размеров. Для запоминания изображений в пластине использован слой с фотостимулируемой памятью – сложным химическим соединением. Чаще всего используются соединения типа BaFBrxI1-x :Eu2+.

На чем основан метод?

Метод компьютерной радиографии основан на использовании способности некоторых люминофоров формировать скрытое изображение в зернах кристаллов люминофора, образующих покрытие пластины. Электроны, образующиеся в них в результате облучения рентгеновским или гамма-излучением, захватываются на энергетические уровни и остаются на них в течение длительного времени. Из этого состояния они могут быть выведены возбуждением лазерным пучком. Поскольку считывание информации, записанной на флуоресцентную запоминающую пластину, возможно лишь с использованием современной компьютерной техники, этот вид записи получил название компьютерной или цифровой радиографии.

Как записываем информацию?

Под действием рентгеновского или гамма-излучения электроны внутри «флуоресцентных» кристаллов возбуждаются и переходят в квазистабильное состояние. Специальный считыватель сканирует экспонированную пластину лазерным пучком. При этом электроны высвобождаются из ловушки, что сопровождается эмиссией видимого света, длина волны которого отличается от длины волны излучения сканирующего лазера. Этот свет собирается фотоприемником и конвертируется в цифровой сигнал, преобразуемый в цифровое изображение.

Как это работает? (технология съемки)

1. Кассета или гибкий конверт с запоминающей пластиной экспонируется аналогично пленке, т. е. располагается за объектом контроля. Пластина гибкая, и может экспонироваться без кассеты или гибкого конверта, если в этом есть необходимость. Загрузка и выгрузка пластины из кассеты или гибкого конверта производится на свету, не требуя специальной темной комнаты. Поскольку чувствительность пластины существенно выше, чем у пленки, время экспозиции пластины в 5 – 10 раз меньше.

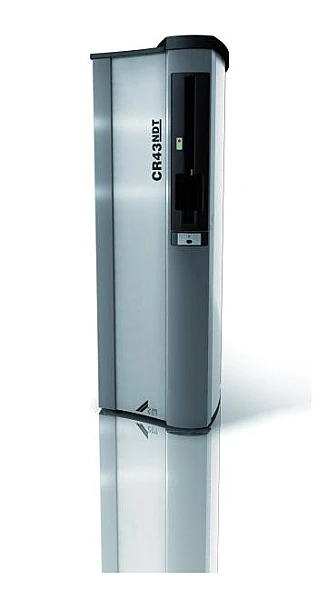

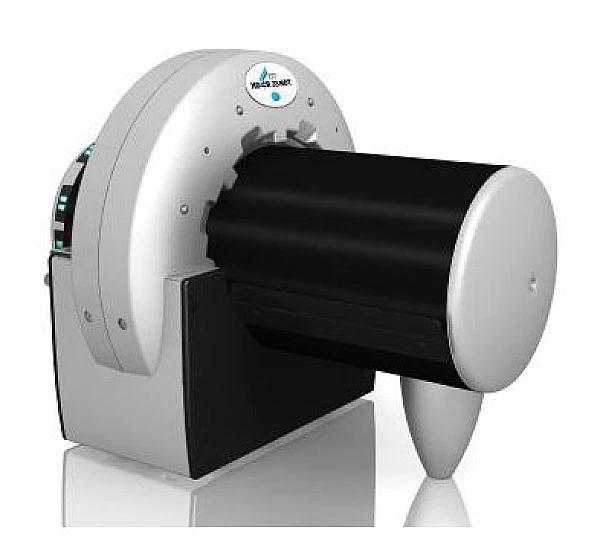

2. После экспонирования пластина вынимается из кассеты или гибкого конверта (если она экспонировалась в кассете или гибком конверте) и помещается в сканер.
3. В сканере производится считывание изображения. Время считывания изображения от 10 секунд до нескольких минут зависит от размера используемой пластины и выбранного пространственного разрешения.

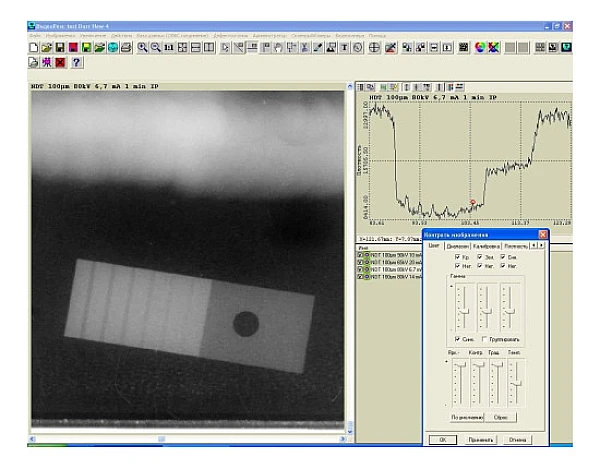

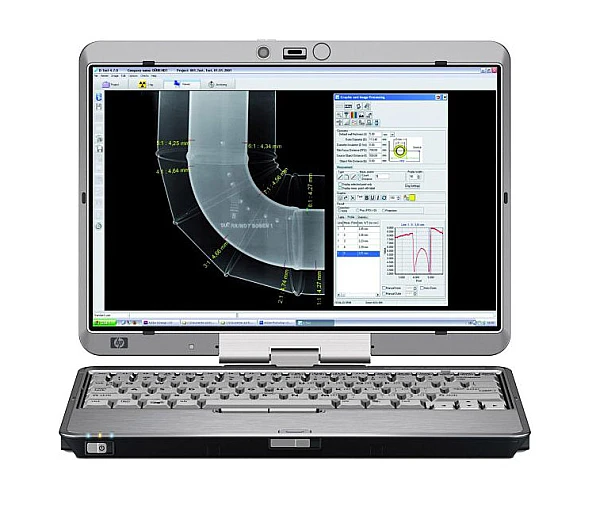

4. Изображение выводится на монитор компьютера, архивируется и протоколируется. С помощью программного обеспечения поставляемого в составе КЦР «Градиент» считанное изображение может быть улучшено с применением различных фильтров, а также произведен поиск дефектов, определены их линейные размеры, сгенерированы различные формы заключений и др.
5. После считывания изображения информация с пластины стирается, и пластина вновь готова к работе.

Работа в сети или автономно

ПО позволяет работать как автономной системе сканер-ПК, так и объединять несколько сканеров и ПК в локальную сеть с возможностью одновременного доступа (просмотр, расшифровка) к единой базе цифровых изображений.

Гибкие возможности документирования результатов контроля

Широкие возможности конфигурирования форм заключений о результатах контроля позволяет создавать любые формы заключений, соответствующие требованиям и стандартам различных отраслей и предприятий. Результаты контроля (выявленные дефекты, их линейные размеры, заключение о годности и др.) автоматически заносятся в формы заключений, которые по окончании контроля могут быть сохранены или распечатаны.

Развитые возможности архивирования

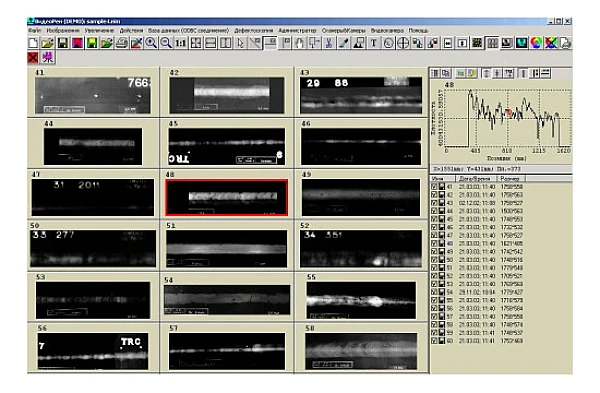

Специальная среда для работы с архивом результатов контроля позволяет создавать проекты, объединять снимки в группы, искать необходимый снимок в архиве по различным критериям (дата контроля, название проекта, подзаголовок (описание), источник излучения).
