Крестовой магнит KMU 8/42

Крестовой магнит KMU 8/42

Крестовой магнит представляет собой два расположенных крест-накрест ярмовых электромагнита переменного тока, которые получают питание за счет двух одинаковой силы переменных токов с фазовым сдвигом 90°, в результате чего возникает вращающееся электромагнитное поле, вектор которого образует равную во всех направлениях напряженность поля. Такой метод намагничивания позволяет обнаруживать поверхностные дефекты, залегающие в любом направлении. На практике это означает: обнаружение продольных, поперечных и косых трещин за одну технологическую операцию.

Крестовые магниты широко используются для проверки сварных швов большой протяженности, например, при производстве труб, в котло- и контейнеростроении или судо-строении. Применению в названных отраслях способствует также большая относительная продолжи-тельность включения до 60%.

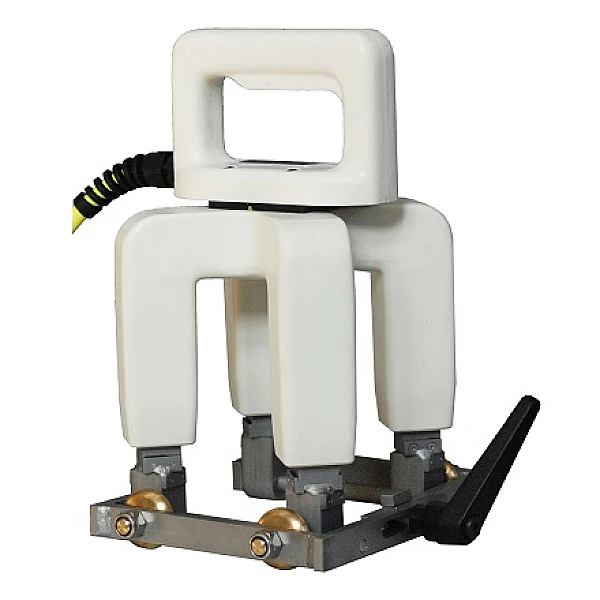

На проверяемую деталь магнитное поле прикладывают через небольшой воздушный зазор. Для этого 4 полюса электромагнита снабжены регулируемыми опорными колесами. Они обеспечивают постоянный воздушный зазор между полюсами и поверхностью проверяемой детали и, кроме того, позволяют легко передвигать электромагнит вдоль проверяемого участка.

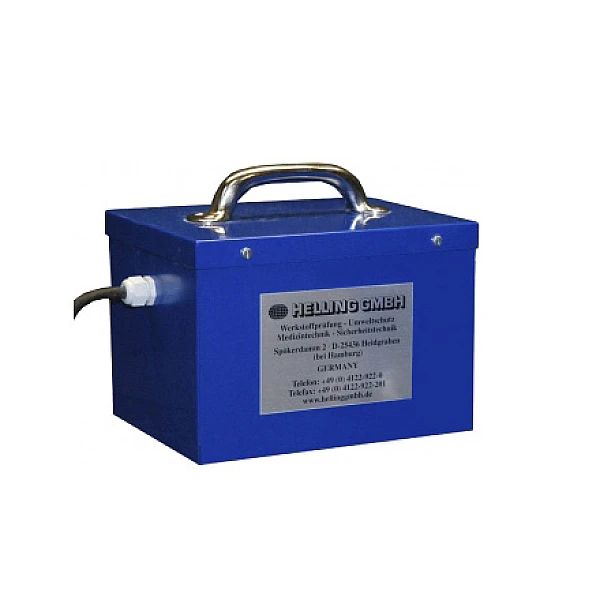

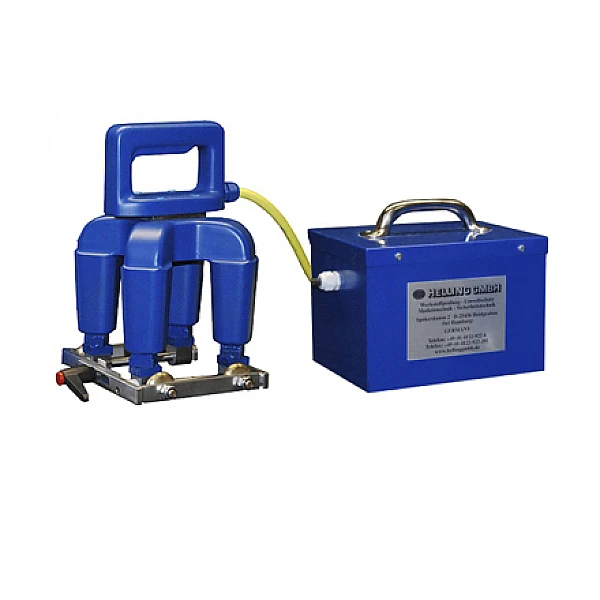

Крестовые магниты KMU 8/42 имеют литой ударопрочный пластиковый корпус, получают питание 2 х 42 В от трансформатора переменного тока и соответствует классу защиты IP 54. Для работы трансформатора требуется первичное напряжение 3 x 400 В переменного тока.

Назначение прибора:

Ручной ярмовой магнит KMU 8/42 применяется для контроля поверхности (ферромагнитные материалы) методом порошковой дефектоскопии на наличие поверхностных дефектов типа трещин, волосовин и др.
