Мультиплатформенный лидар 360° с GNSS/IMU, абсолютная точность Мультиплатформенный лидар 360° с GNSS/IMU, абсолютная точность

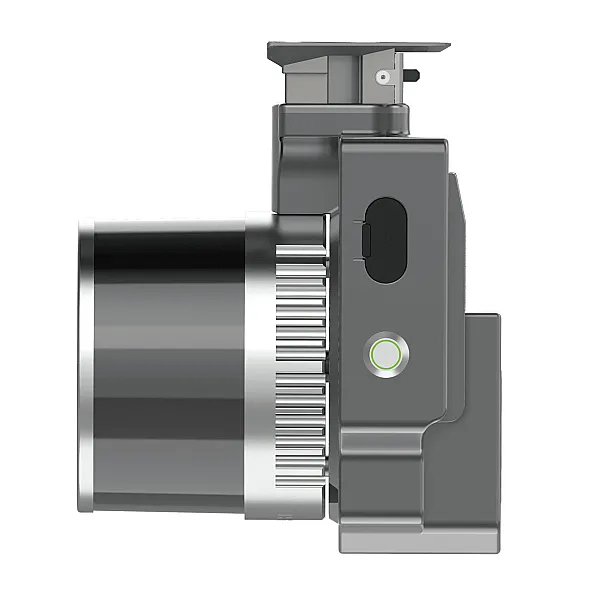

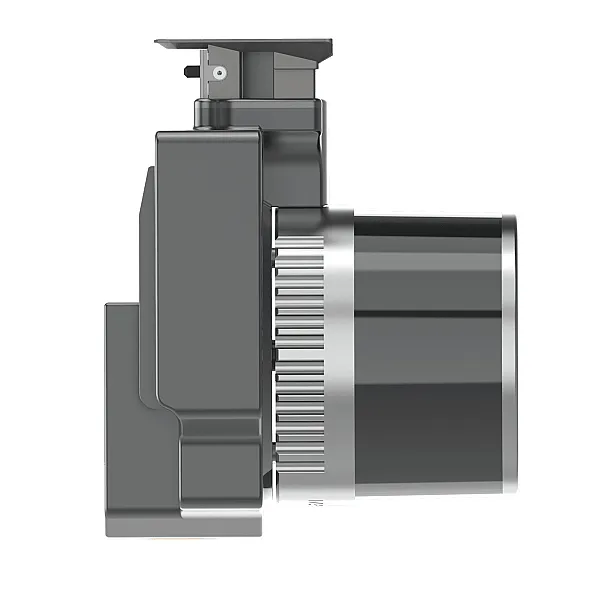

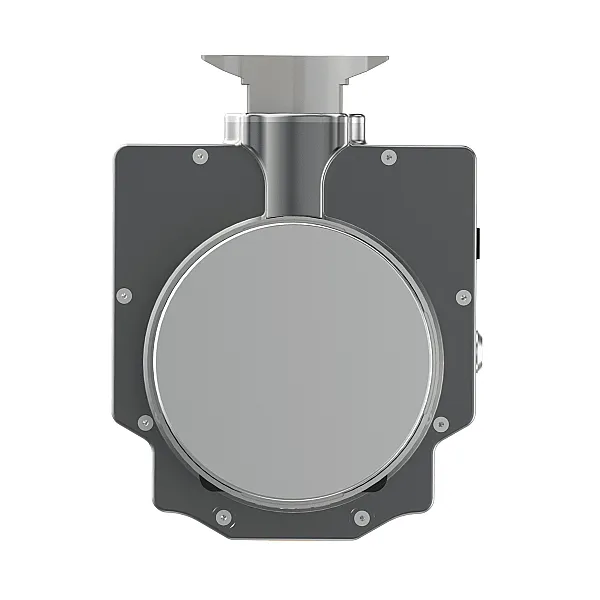

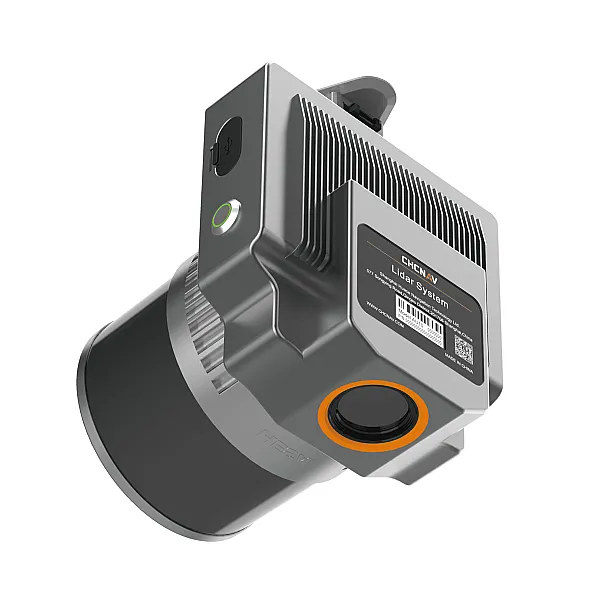

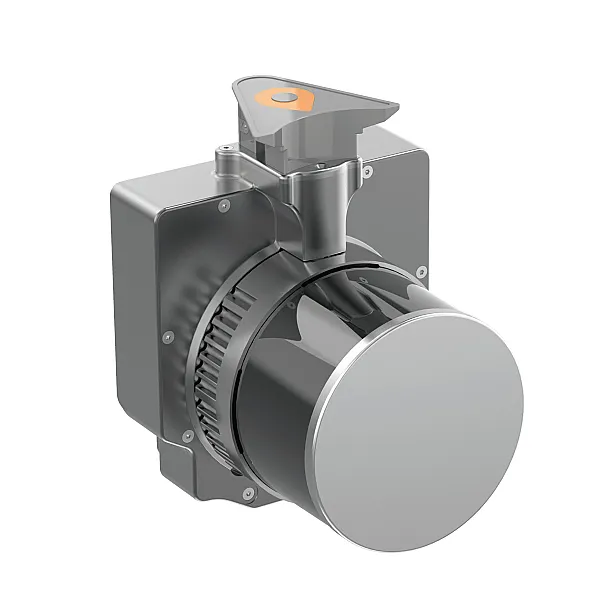

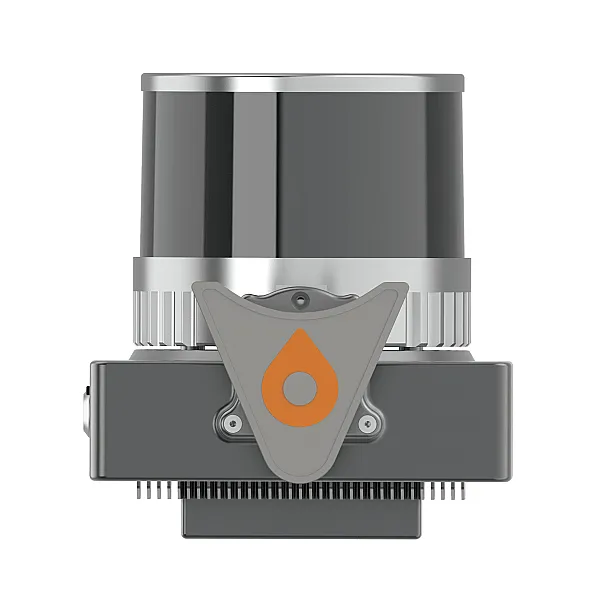

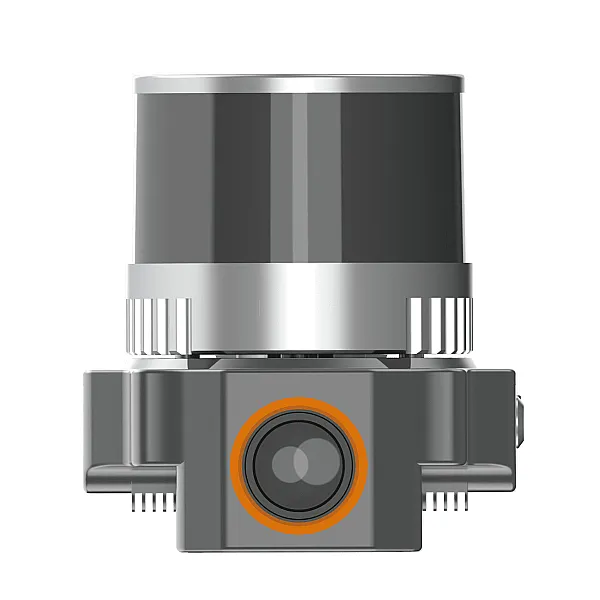

AlphaUni 10 – компактный и легкий мультиплатформенный лидар, выпущенный компанией CHCNAV, с абсолютной точностью 5 см. Система объединяет в себе высокоточный сканер HESAI и усовершенствованный модуль GNSS и IMU. Благодаря специальной конструкции и небольшому весу AlphaUni 10 подходит для сбора данных на различных мобильных платформах: БПЛА и автомобилях. Лидар оснащён фотокамерой для получения фотографий при съёмке с воздуха, с дальнейшим созданием ортофотопланов.
AlphaUni 10 - один из самых лёгких лидаров с полем зрения 360 градусов, совмещенных с фотокамерой, выпущенных CHCNAV. Масса лидара позволяет использовать его на любом промышленном БПЛА. Чем легче лидар, тем производительнее и дольше полёт БПЛА. Чем меньше кабелей, тем проще и надёжнее устройство.
Мультиплатформенная конструкция AlphaUni 10 позволяет использовать его в качестве многоцелевого устройства в различных сценариях работы. AlphaUni 10 поддерживает установку на БПЛА с разъёмами Skyport и Alphaport. Он может быть установлен на различных платформах, включая различные модели БПЛА (мультироторные и с фиксированным крылом), автомобили, железнодорожные тележки и беспилотные гидроботы.
В AlphaUni 10 установлен высокоточный ГНСС-приёмник геодезического класса вместе с одной из лучших компактных инерциальных систем на рынке. Данное сочетание позволяет получать на выходе наилучшее качество облака точек. Абсолютная точность без использования контрольных точек – менее 5 см.
Пользователи AlphaUni 10 могут рассчитывать на высокий уровень защиты (IP64) и производительность при рабочих температурах (от -20°C и до +50°C) в любых полевых условиях, поскольку мы никогда не знаем, какой сюрприз преподнесёт нам погода при выполнении измерений.
| Абсолютная погрешность СКП |
<5 см в плане <5 см по высоте |
| Условия достижения указанной погрешности | Без использования контрольных точек, высота полёта 50 м |
| Крепления |
Быстросъемный интерфейсный разъём AlphaPort для других БПЛА Переходник AlphaPort − Skyport для DJI M300/210 |
| Масса | 1 кг |
| Размеры | 12.2 × 12.3 × 14.9 см |
| Порты |
1× порт для подключения ГНСС-антенны 1 х порт AlphaPort 1× USB Type-C, скорость копирования до 160 Мб/с |
| Внутренняя память | 256 Гб |
| Плотность облака точек при скорости 7 м/с (25 км/ч) |
80-160 тчк/кв.м 80 м высота полёта 50 тчк/кв.м 140 м высота полёта |
| Площадь съёмки | До 3.5 кв.км при полёте 30 мин на БПЛА на высоте 100 м, скорости 10 м/с |
| Управление |
Запуск сбора данных одной кнопкой Сбор данных с помощью ПО AlphaControl на Android Сбор данных с помощью ПО DJI Pilot |
| Транспортировочный контейнер | 1 х пластиковый защищённый кейс |
| Класс лазерного излучения | 1 (в соответствии с IEC 60825-1:2014) |
| Максимальная дальность (отражательная способность > 80%) | 300 м |
| Максимальная дальность (отражательная способность > 10% асфальт) | 80 м |
| Количество отражений | До 3 |
| СКП измерения расстояния | 5 мм @ на 100 м |
| Шум | 2-3 см |
| Поле зрения | 40.3° (вдоль) × 360° (поперек) |
| Скорость сканирования |
1 920 000 тчк/сек при тройном отражении 1 280 000 тчк/сек при двойном отражении 640 000 тчк/сек при одинарном отражении |
| ГНСС-плата | Трёхчастотная, ГЛОНАСС, GPS, BeiDou, Galileo, 5 Гц |
| Частота обновления данных | 500 Гц |
| СКП определения местоположения без потери сигнала ГНСС |
1 см в плане, 2 см по высоте 0.005 градусов крен/тангаж, 0.010 градусов − курс |
| Тип фотокамеры | Встроенная, калиброванная со сканером |
| Разрешение фотокамеры | 6252 x 4168 |
| Эффективные пиксели | 26 Мп, 30 кадров в секунду |
| Рабочая температура | от -20 °C до +50 °C |
| Температура хранения | от -20 °C до +65 °C |
| Класс пыле-влаго защиты | IP64 |
| Влажность (рабочая) | 80%, без конденсации |
| Входное напряжение | 12-14 В постоянный ток |
| Энергопотребление |
32 Вт |
| № | Позиция | Комплектация | Кол-во |
| 1 |
Сканер лазерный мобильный AlphaUni 10 (для установки на БПЛА CHCNAV) |
Сканер лазерный мобильный AlphaUni 10 (с установленным лидаром и камерой) Кабель USB Type-C (1 м) Флешка 8 Гб (инструкции и установочные файлы ПО) Кейс пластиковый транспортивочный ПО CoPre |
1 1 1 1 1 |
| 2 |
Комплект для установки на автомобиль (дополнительно к позиции 1) |
Антенна ГНСС с креплением для сканера Платформа телескопическая на рейлинги автомобиля для AlphaUni Кабель питания 3м Набор ключей с торцевой головкой Модуль ПО CoPre Vehicle - обработка траектории движения автомобиля Аккумулятор Устройство зарядное для аккумулятора |
1 1 1 1 1 1 1 |
| 3 |
Комплект для установки на DJI300 (дополнительно к позиции 1) |
Адаптер AlphaPortM SkyPort для DJI M300 |
1 |
| 4 |
Комплект для установки на сторонние БПЛА (дополнительно к позиции 1) |
Адаптер быстросъемный для сторонних БПЛА Антенна GNSS (если БПЛА не имеет своей ГНСС-антенны) |
1 1 |
| 5 |
Модули ПО CoPre при съёмке с воздуха (дополнительно к позиции 1, 3 или 4) |
Модуль ПО CoPre Ортофото - создание ортофотопланов (при отсутствии фотографмметрического ПО) Модуль ПО CoPre Аэрофото - классическая фотограмметрия (при отсутствии фотографмметрического ПО) |
1 1 |
