Магнитные держатели ЭКО-10МД для цифрового детектора Экоскан 10
Магнитные держатели ЭКО-10МД используются для крепления цифрового плоскопанельного детектора Экоскан 10 в защитном кожухе ЭКО-10У на цилиндрических и плоских объектах контроля из магнитных металлов. Пространственное положение объектов может быть любым. Минимальный диаметр цилиндрических объектов контроля составляет 152 мм.

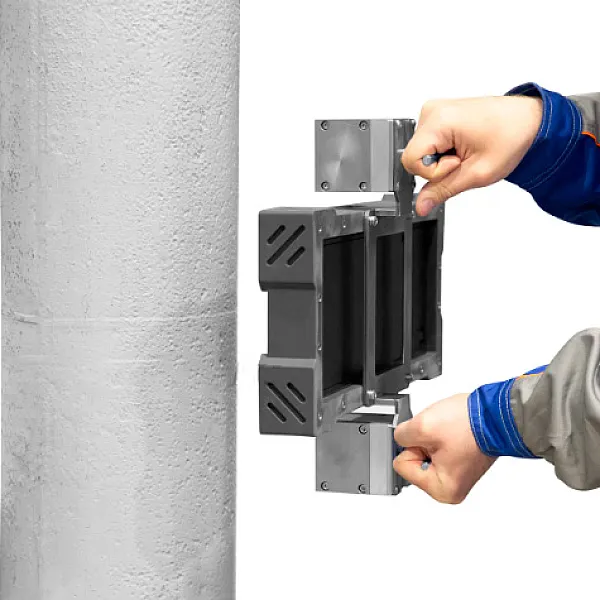

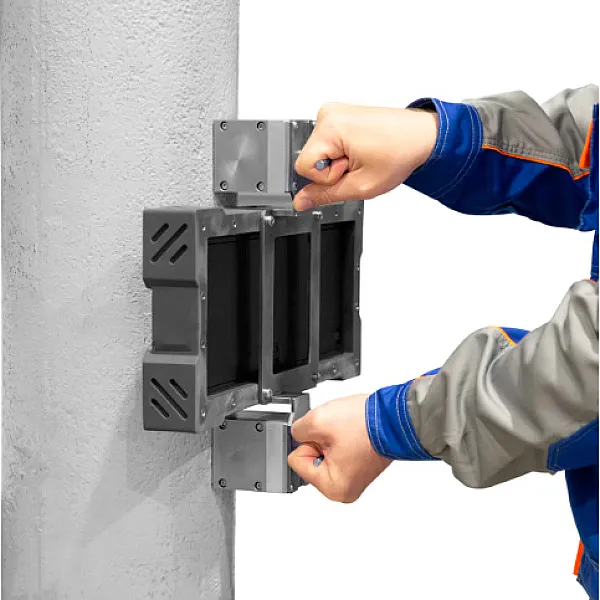

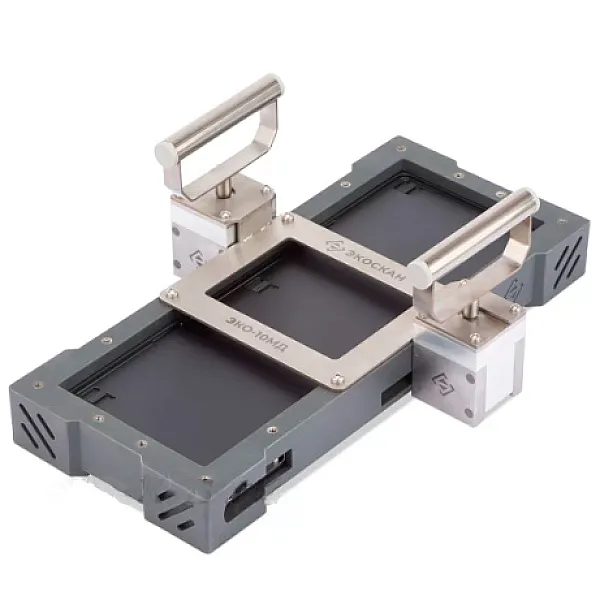

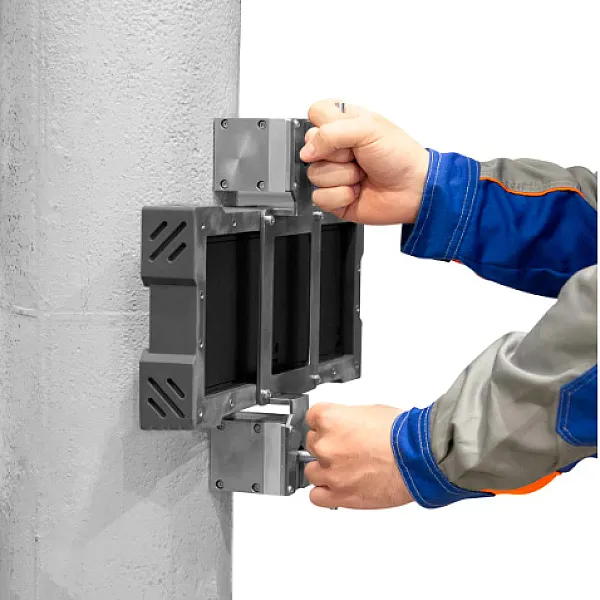

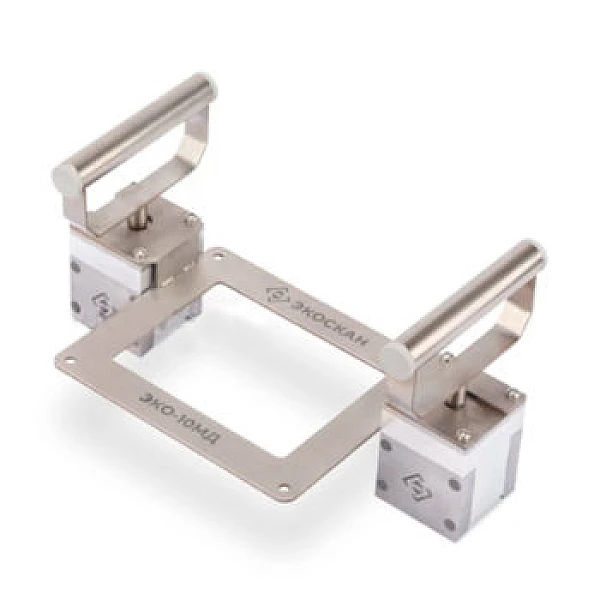

Конструктивно приспособление состоит из стального основания, на котором закрепляются два магнитных держателя и детектор Экоскан 10 в защитном кожухе ЭКО-10У. Крепление магнитных держателей к объекту контроля производится с помощью переключаемых магнитных систем. Отрыв держателей с детектором от поверхности производится без прикладывания усилий при повороте двух ручек (горизонтальное положение ручек — магниты активны, вертикальное положение — магниты неактивны).
| Наименование параметра | Значение |
| Материал изделия | нержавеющая сталь, сплав на основе Nd-Fe-B |
| Форма объекта контроля | цилиндрическая или плоская |
| Минимальный диаметр объекта контроля, мм | 152 |
| Усилие отрыва одного магнита с горизонтальной плоской поверхности, кг | 55 |
| Усилие отрыва одного магнита с цилиндрической поверхности (труба ⌀200 мм), кг | 35 |
| Габаритные размеры одного магнита (Д × Ш × В), мм | 56 × 56 × 59 |
| Габаритные размеры (Д × Ш × В), мм | 332 × 145 × 121 |
| Масса изделия, кг, не более | 2,8 |
| Наименование | Количество |
| Магнитные держатели ЭКО-10МД | 1 шт. |
| Комплект крепежа для фиксации магнитных держателей ЭКО-10МД на защитном кожухе ЭКО-10У | 1 компл. |
| Паспорт и РЭ | 1 экз. |
