Магнитные колеса ЭКО-10МК для цифрового детектора Экоскан 10

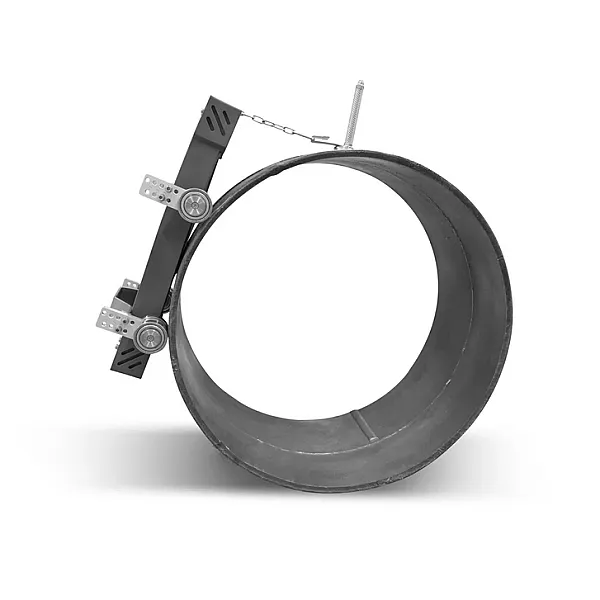

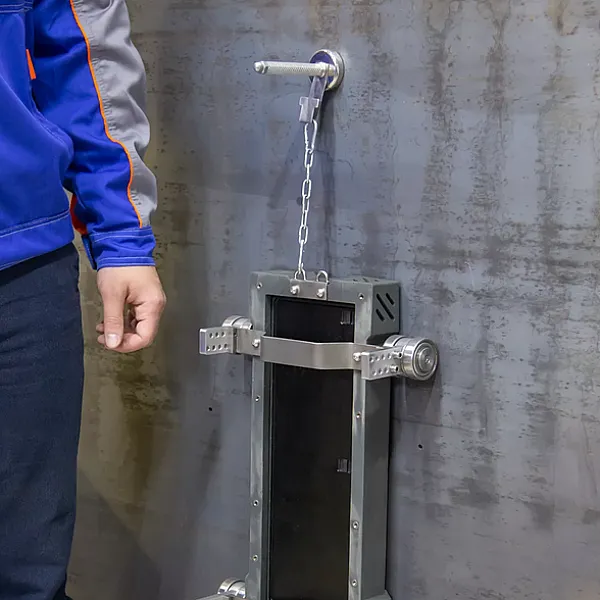

Магнитные колеса ЭКО-10МК используются для позиционирования плоскопанельного детектора Экоскан 10 в защитном кожухе ЭКО-10У на трубах диаметром от 219 мм и плоских объектах контроля из ферромагнитных металлов, ориентированных в любом пространственном положении. Приспособление оснащено фиксатором с магнитным основанием, который работает как якорь и исключает скатывание детектора с наклонной поверхности.

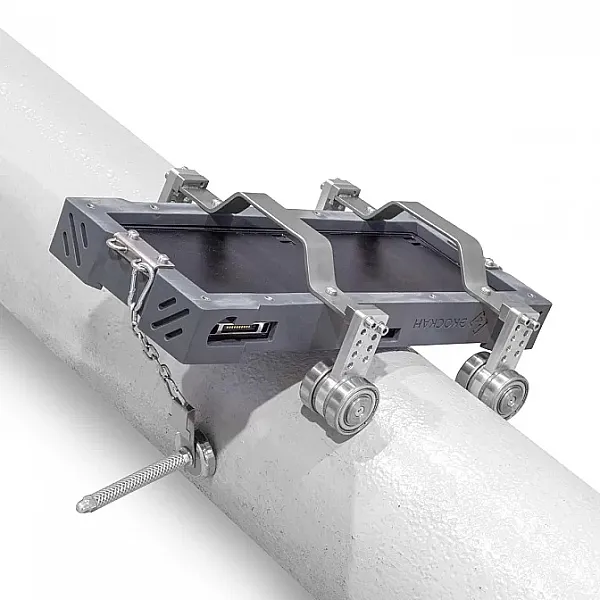

Магнитные колеса ЭКО-10МК удобно использовать при контроле кольцевых сварных соединений труб и резервуаров большого и среднего диаметров. Они легко позиционируются вдоль сварного соединения и дают возможность плавно перемещать детектор, не снимая его с трубы.

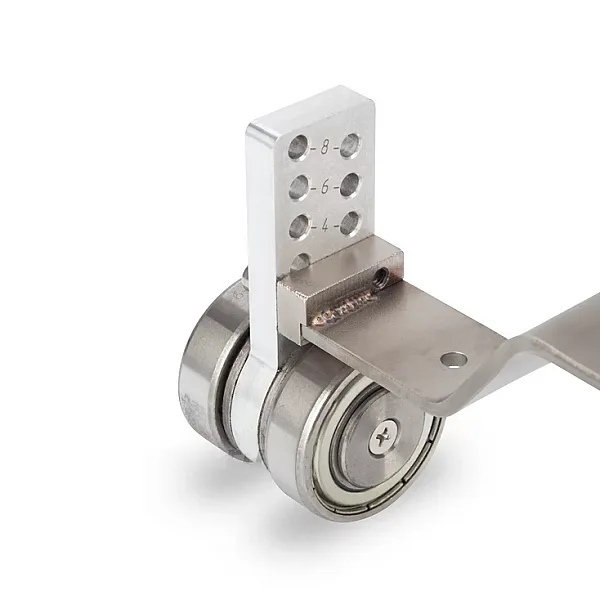

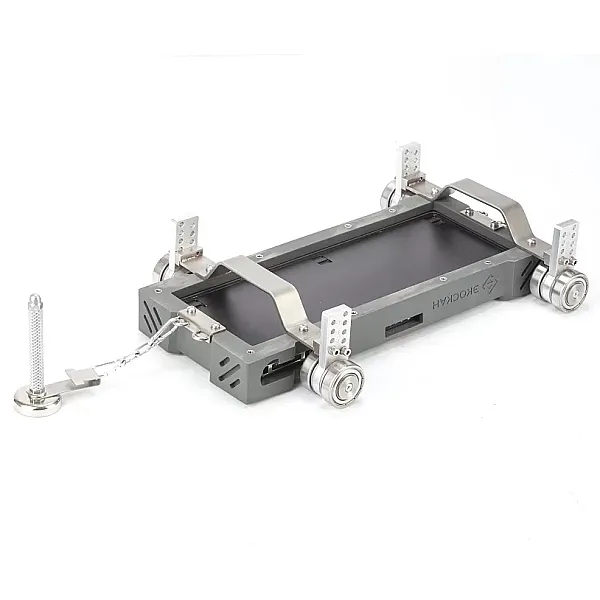

Конструкция защитного кожуха ЭКО-10У предусматривает 2 варианта крепления магнитных колес: с короткой или длинной колесной базой (в зависимости от диаметра объекта контроля). Также возможно регулирование высоты расположения детектора относительно объекта контроля за счет перестановки стоек. Всего предусмотрено 8 вариантов фиксации стоек для каждого варианта сборки.
| Наименование параметра | Значение |
| Материал изделия | нержавеющая сталь, алюминий, сплав Nd-Fe-B |
| Форма объекта контроля | цилиндрическая или плоская |
| Габаритные размеры с кожухом ЭКО-10У минимальные (узкое положение колес, крепежные отверстия № 1) (Д × Ш × В), мм | 433 × 298 × 99 |
| Габаритные размеры с кожухом ЭКО-10У максимальные (широкое положение колес, крепежные отверстия № 8) (Д × Ш × В), мм | 433 × 298 × 134 |
| Масса, кг, не более | 2,6 |

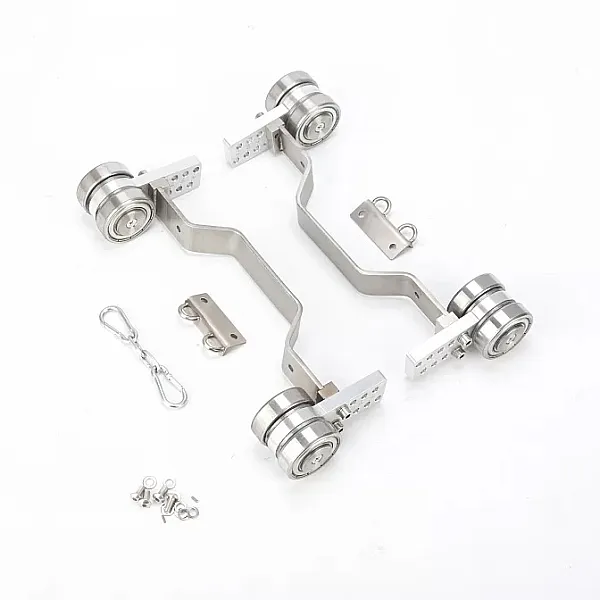

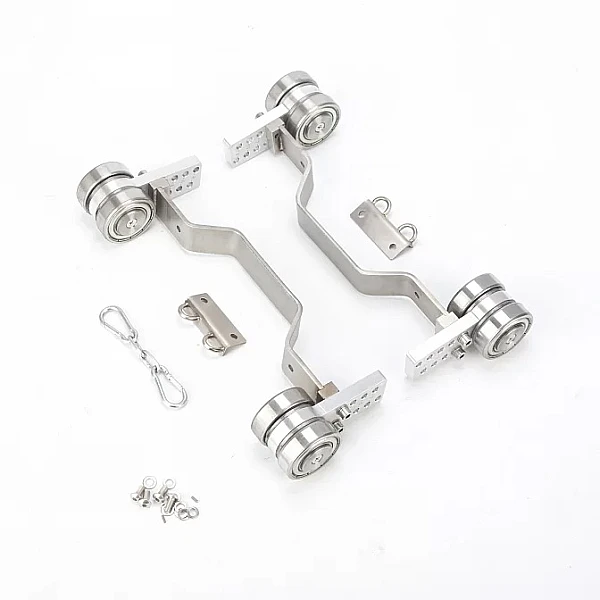

| Наименование | Количество |
| Магнитные колеса ЭКО-10МК | 1 компл. |
| Уголок тяговый для фиксации положения детектора на объекте контроля | 2 шт. |
| Комплект крепежа для фиксации магнитных колес ЭКО-10МК на защитном кожухе ЭКО-10У | 1 компл. |
| Комплект крепежа для фиксации тяговых уголков на защитном кожухе ЭКО-10У | 1 компл. |
| Паспорт и РЭ | 1 экз. |
