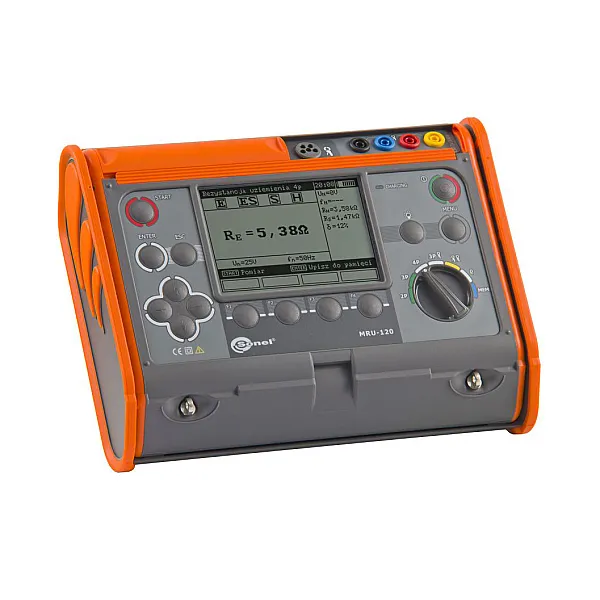

MRU-120 Измеритель параметров заземляющих устройств
- Наличие
- уточняйте
- Гарантия
- 12
- Самовывоз
- Ростов-на-Дону
Проведем демонстрацию на вашем объекте
Описание
MRU-120 Измеритель параметров заземляющих устройств
Функциональные возможности:
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);

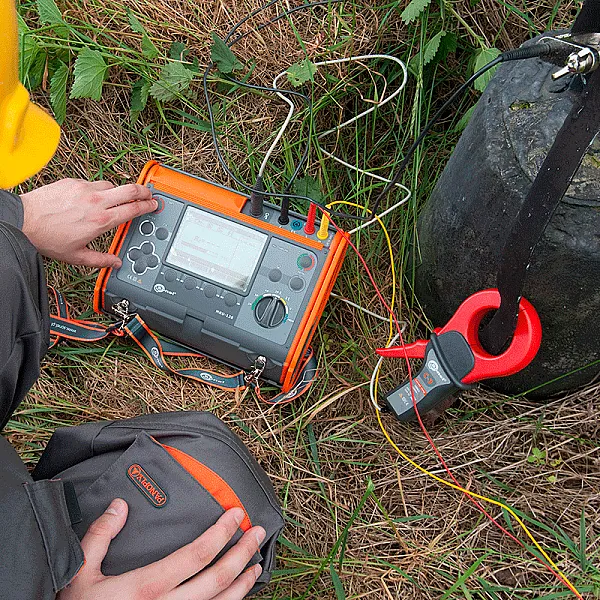

- измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
- измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
- измерение удельного сопротивления грунта методом Веннера;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- измерение напряжения помех;
- измерение сопротивления измерительных зондов;
- автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
- сохранение результатов измерений в память;
- передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
Назначение и область применения:
MRU-120 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 41925-09 |
| Класс защиты: IV 300 В согласно ГОСТ IEC 61010-1-2014, IP54 |
| Температурный диапазон: -10...+50 °C |
| Габариты ШxВxГ: 288×223×75 мм |
| Масса: около 2 кг |
Проведем демонстрацию оборудования онлайн
Характеристики
- частота fN 45…65 Гц
- частота измерения – минимум два измерения/с
- расстояние между измерительными зондами (L): 1...50 м
Основные технические характеристики MRU-120
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжении помех UN (RMS)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) |
Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов (2р)
Диапазон измерения согласно ГОСТ IEC 61557-4-2013: 0,24 Ом...19,9 кОм
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | |
| 2,00...9,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| 10,0...19,9 кОм | 0,1 кОм |
Измерение сопротивления заземляющих устройств (3p, 4p)
Диапазон измерения согласно ГОСТ IEC 61557-5-2013: 0,3 Ом...19,9 кОм
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом | |
| 2,00...9,99 кОм | 0,01 кОм | ± (5% и. в. + 4 е. м. р.) |
| 10,0...19,9 кОм | 0,1 кОм |
Измерение сопротивления заземляющих устройств 3-х проводным методом + клещи (3p+клещи)
Диапазон измерения согласно ГОСТ IEC 61557-5-2013: 0,44...1999 Ом
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (8% и. в. + 3 е. м. р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...1999 Ом | 1 Ом |
Измерение сопротивления методом двух клещей
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) |
| 20,0...149,9 Ом | 0,1 Ом | ± (20% и. в. + 3 е. м. р.) |
Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLRE
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...199,9 Ом | 0,1 Ом | ± (2% и.в. + 3 е.м.р.) |
| 200...1999 Ом | 1 Ом | ± (2% и.в. + 2 е.м.р.) |
| 2,00...19,99 кОм | 0,01 кОм | |
| 20,0...99,9 кОм | 0,1 кОм | ± (5% и.в. + 2 е.м.р.) |
| 100...999 кОм | 1 кОм |
Измерение сопротивления измерительных зондов
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 0,01кОм | |
| 10,0...19,9 кОм | 0,1 кОм |
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 300В согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса ГОСТ 14254-2015 | IP54 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS |
| Частота измерительного тока | 125 Гц для сети 50Гц, 150Гц для сети 60Гц |
| Измерительное напряжение и ток для 2p | U<24В RMS, I≥200мA для R≤60 Ом |
| Измерительное напряжение для 3p, 4p | 25 или 50 В |
| Измерительный ток 3p, 4p | >200 мA |
| Максимальное сопротивление измерительных зондов | 20 кОм |
| Индикация тока помех (клещи) | ≤0,5 мA |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч |
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE | >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p | <6 секунд |
| Длительность измерения для остальных методов | <8 секунд |
| Габаритные размеры | 288 x 223 x 75 мм |
| Масса измерителя | приблизительно 2 кг |
| Рабочая температура | -10..+50°C |
| Температура зарядки аккумуляторов | +10..+40°C |
Комплектация
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Адаптер автомобильный (12В) | 1 | WAPRZLAD12SAM |
| Аккумуляторная батарея NiMH SONEL-07 4,8V | 1 | WAAKU07 |
| Зажим «Крокодил» изолированный черный K01 | 1 | WAKROBL20K01 |
| Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 | WAZASZ7 |
| Зонд измерительный для забивки в грунт 30 см | 4 | WASONG30 |
| Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Клещи измерительные C-3 | 1 | WACEGC3OKR |
| Комплект ремней «Свободные руки» | 1 | WAPOZSZEKRU |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
| Провод измерительный 2,2 м с разъемами «банан» черный | 1 | WAPRZ2X2BLBB |
| Провод измерительный 25 м на катушке с разъёмами «банан» голубой | 1 | WAPRZ025BUBBSZ |
| Провод измерительный 25 м на катушке с разъемами «банан» красный | 1 | WAPRZ025REBBSZ |
| Провод измерительный 50 м на катушке с разъемами «банан» желтый | 1 | WAPRZ050YEBBSZ |
| Футляр L2 | 1 | WAFUTL2 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Аккумуляторная батарея NiMH SONEL-07 4,8V | WAAKU07 |
| Беспроводной интерфейс OR-1 (USB) | WAADAUSBOR1 |
| Зажим «Крокодил» изолированный красный K02 | WAKRORE20K02 |
| Зажим специальный типа «струбцина» с разъемом «банан» | WAZACIMA1 |
| Зонд измерительный для забивки в грунт 80 см | WASONG80 |
| Катушка для намотки измерительного провода | WAPOZSZP1 |
| Клещи передающие N-1 | WACEGN1BB |
| Комплект измерительных проводов 2 м с разъемами «банан» | WAPRZ002DZBB |
| Отсек для батареек LR14 | WAPOJ1 |
| Провод измерительный 100 м на катушке с разъёмами «банан» желтый | WAPRZ100YEBBSZ |
| Провод измерительный 200 м на катушке с разъёмами «банан» желтый | WAPRZ200YEBBSZ |
| Провод измерительный 75 м на катушке с разъёмами «банан» желтый | WAPRZ075YEBBSZ |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
| Футляр для двух зондов 80 см | WAFUTL3 |
