Низкочастотный ультразвуковой томограф A1040 MIRA 3D
по всей России
дилер
производителя
низкой цены

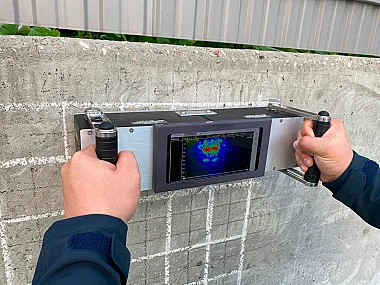

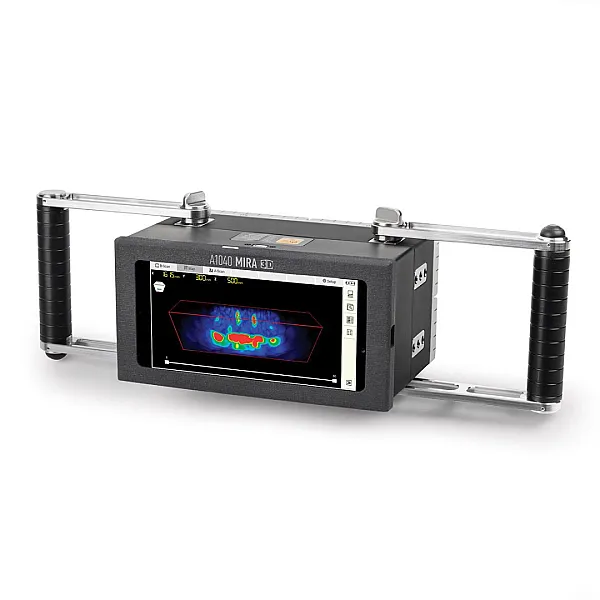

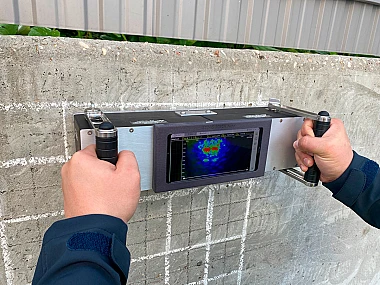

Инновационный, компактный низкочастотный ультразвуковой томограф А1040 MIRA 3D предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Основной особенностью томографа является ультразвуковой контроль объектов с толщиной до 1 метра возможностью быстрого построения 3D изображения внутренней структуры бетона.
- Комплексная оценка внутренней структуры бетона благодаря 3D изображению на переносном мобильном устройстве (Android)
- Мгновенное отображение результатов измерений (сечение В-Скан)
- Новый тип активных СТК преобразователей с улучшенным соотношением сигнал/шум
- Увеличение глубины и чувствительности контроля за счет объединения с дополнительной матричной антенной решеткой
- Визуализация и измерение глубины трещин
- Удаленное управление и получение данных с использованием скоростного WiFi интерфейса

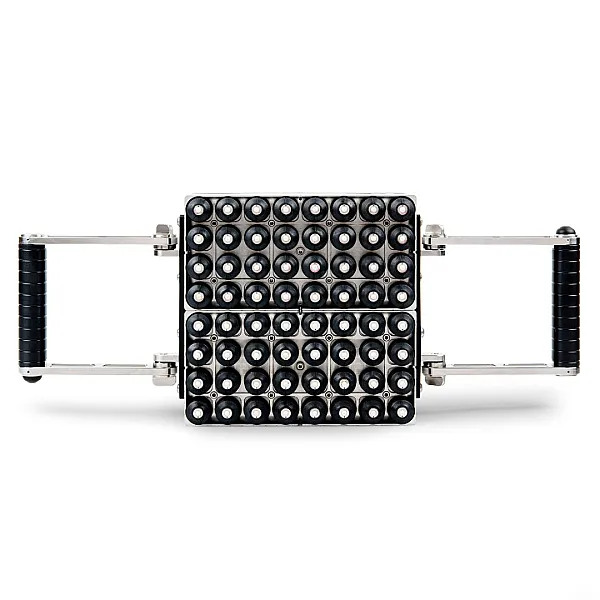

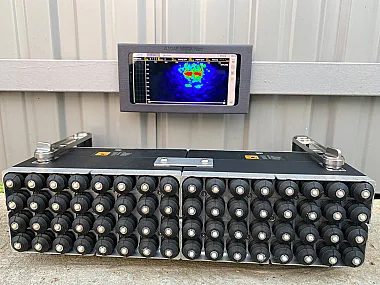

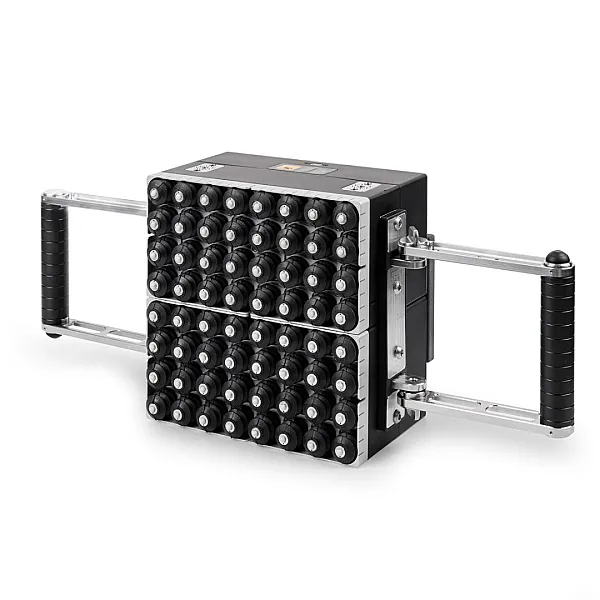

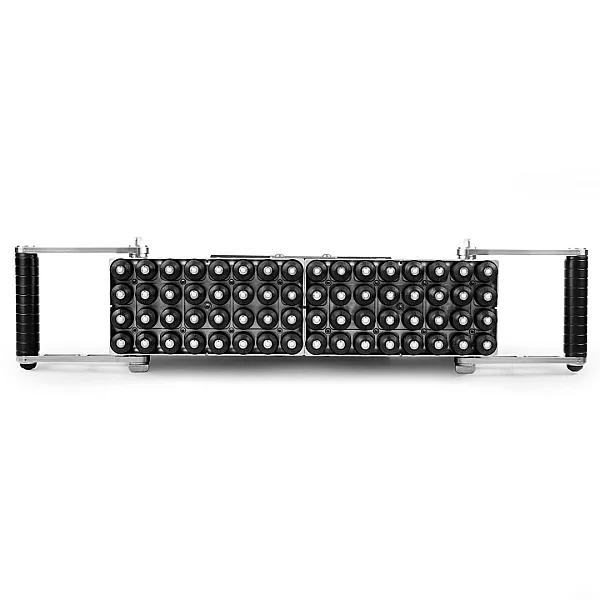

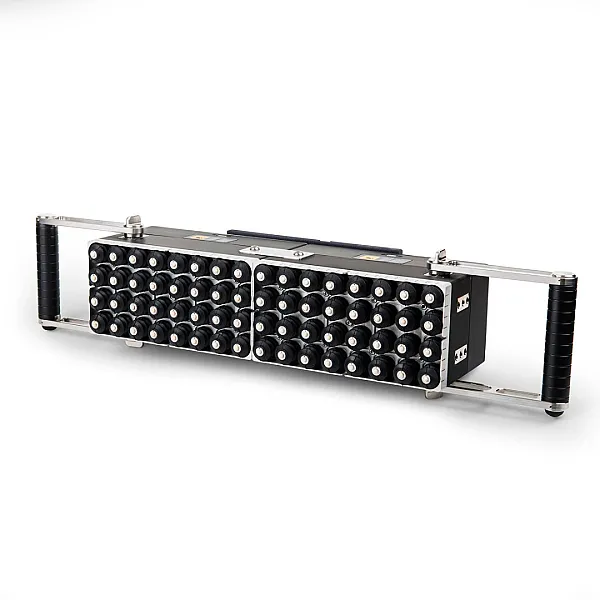

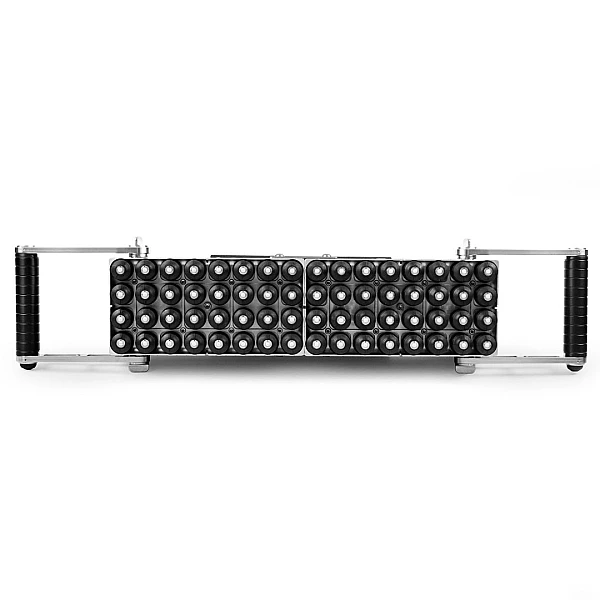

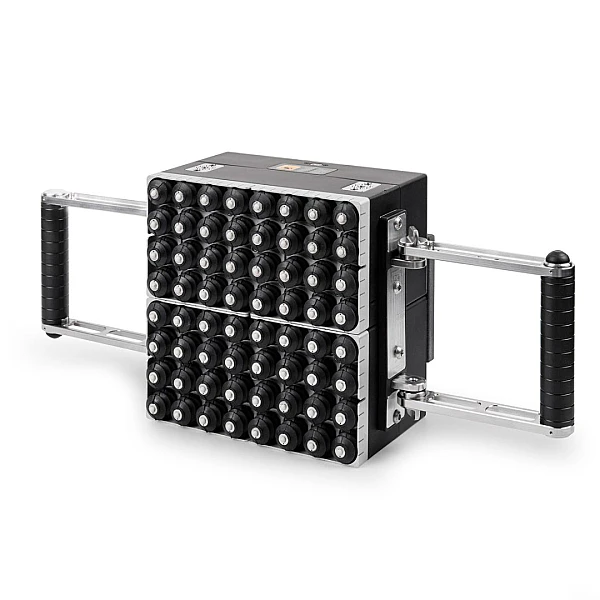

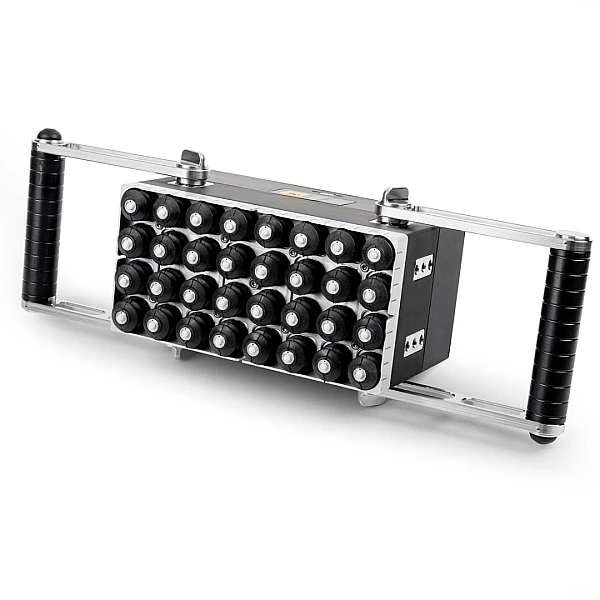

- Малогабаритная матричная антенная решетка на 32 независимых активных СТК элемента с возможностью объединения со второй решеткой для расширения апертуры (горизонтально/вертикально 4х16 и 8х8).
- Высокая скорость обработки и отображения данных с частотой 30Гц.
- Высокая производительность контроля благодаря одновременному излучению и приему сигналов всеми преобразователями.

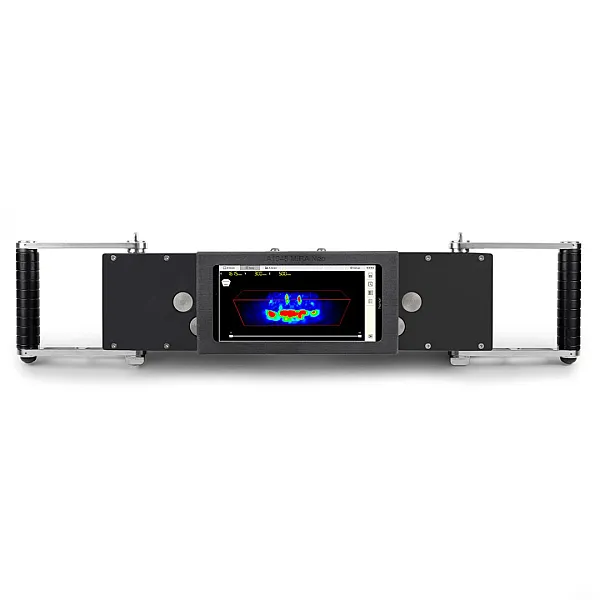

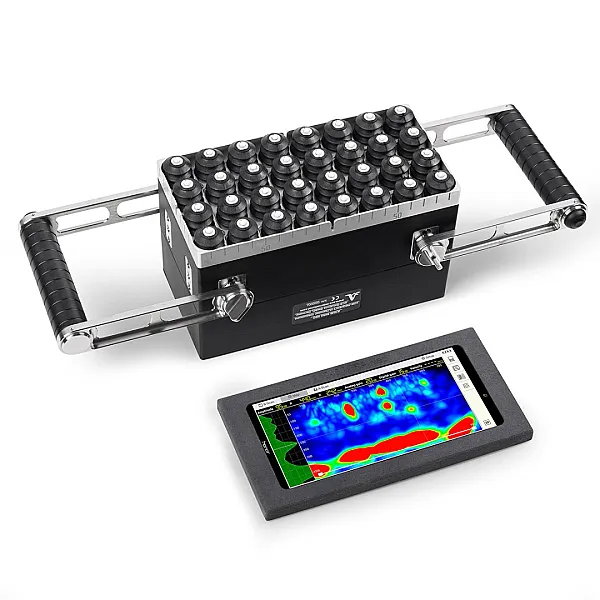

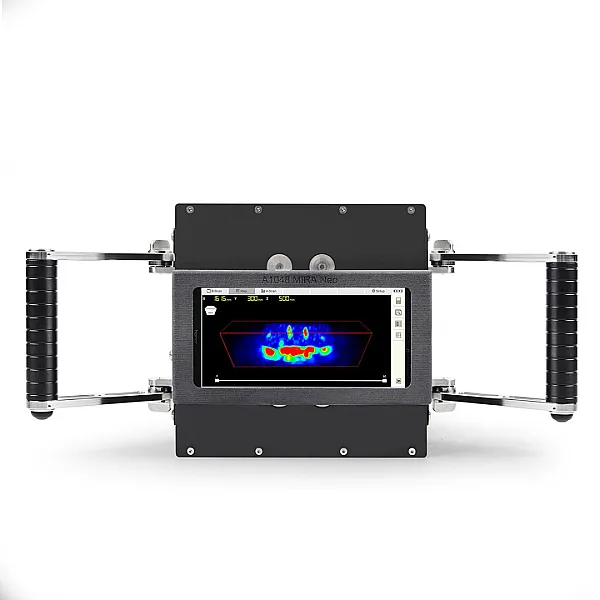

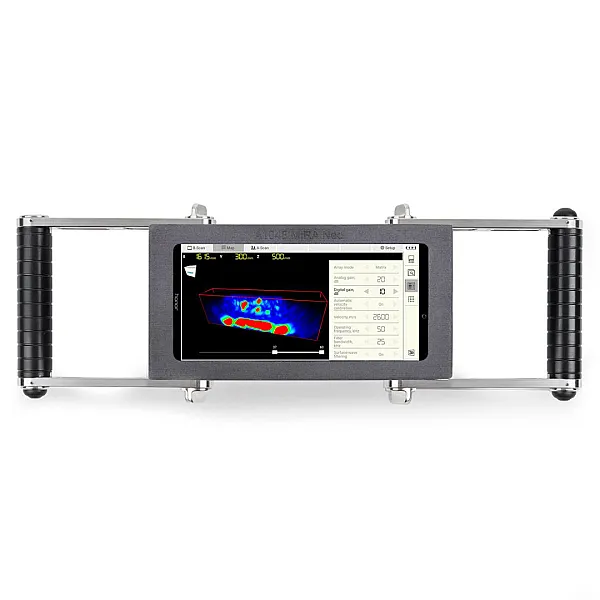

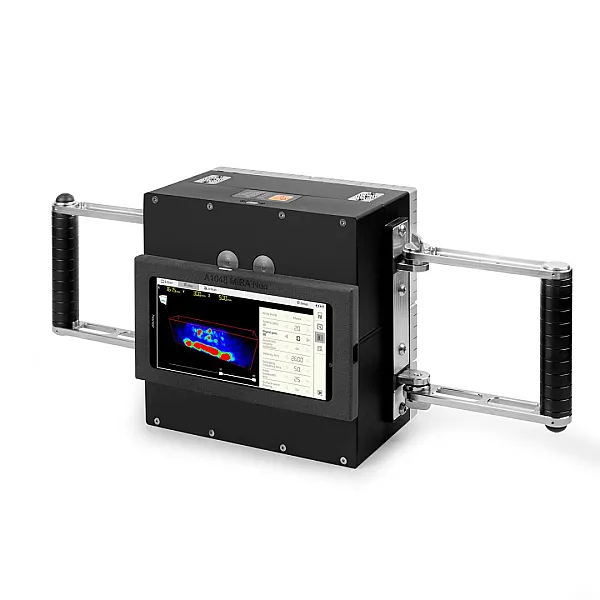

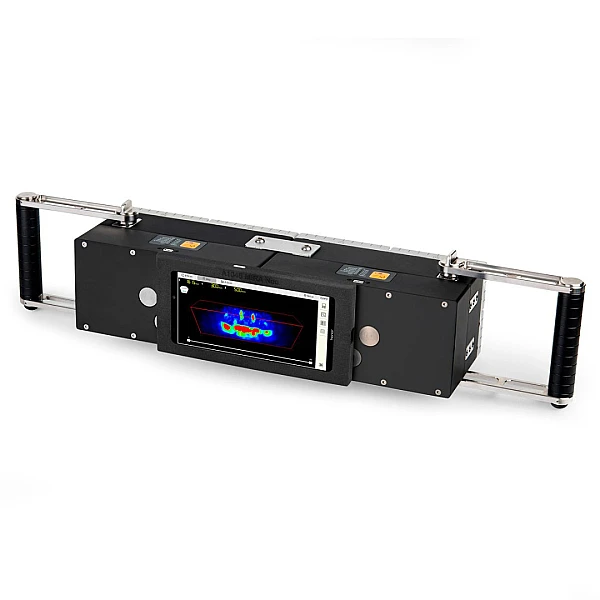

- Удобство визуализации 2D и 3D изображения объекта на мобильном устройстве, соединяемом с антенной решеткой посредством магнитного чехла.

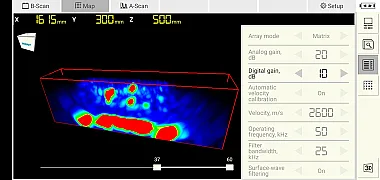

Комплексная оценка внутренней структуры благодаря 3D изображению объекта.
Режимы работы с 3D-изображением:
- Изометрическая поверхность;
- Текстурное отображение;
- Максимальная проекция.
Режимы работы с 2D-изображением:
- Панорамный B-, C-, В-Скан;
- Плоскость сечения / объемный строб.
Совместимость с другими АКС приборами (А1220 MONOLITH, А1020 MIRA Lite, A1040 MIRA).
| Параметр | Значение |
| Количество преобразователей в антенной решетке | 32 (приемник/передатчик) |
| Диапазон измеряемых толщин | 10 – 1000 мм* |
| Диапазон рабочих частот | 10 – 100 кГц |
| Диапазон устанавливаемых скоростей | 1000 – 4000 м/с |
| Время непрерывной работы | до 10 часов** |
| Класс защиты | IP54 |
| Габаритные размеры антенной решетки | 200 x 125 x 100 мм |
| Масса антенной решетки (без мобильного устройства) | 2,95 кг |
| Диапазон рабочих температур | от – 20 до +55 º |
| *В зависимости от структуры объекта. | |
| ** В зависимости от режима работы. | |
Базовый комплект А1040 MIRA 3D
| А1040 MIRA 3D - электронный блок ультразвукового томографа |
| Переносное мобильное устройство (Android) |
| Сетевой адаптер для A1040 3D |
| Кабель Type C-Type C |
| Носитель с документацией и ПО |
| Проверочный образец А1040 MIRA 3D |

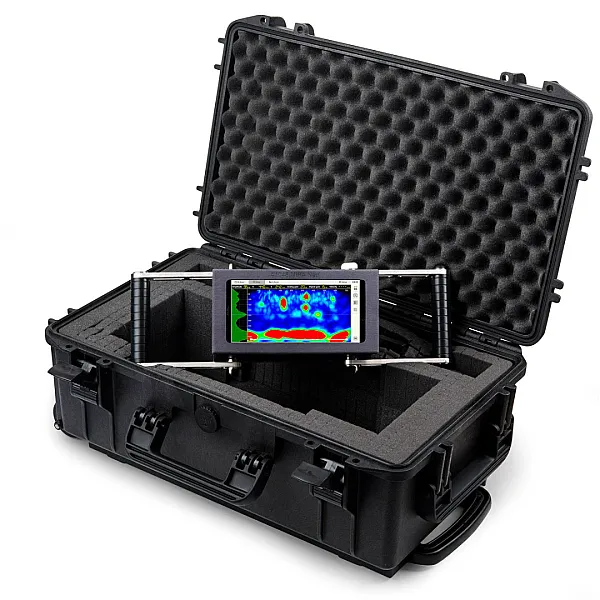

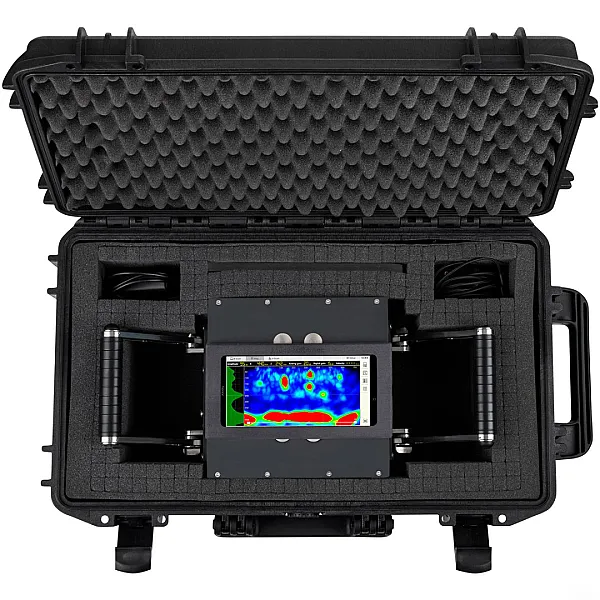

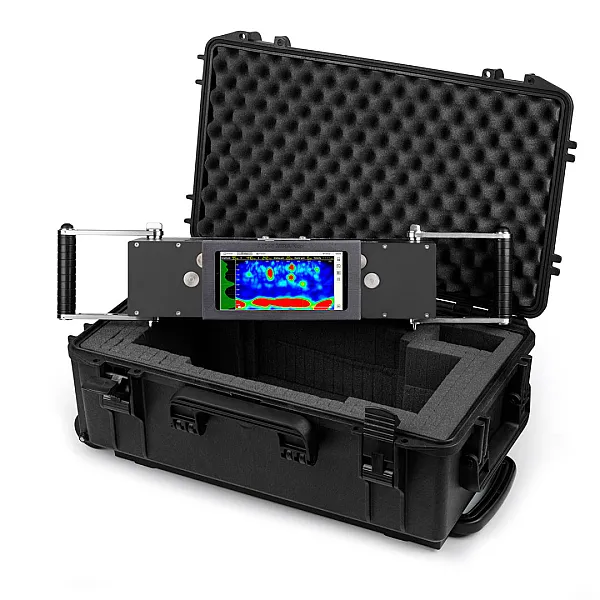

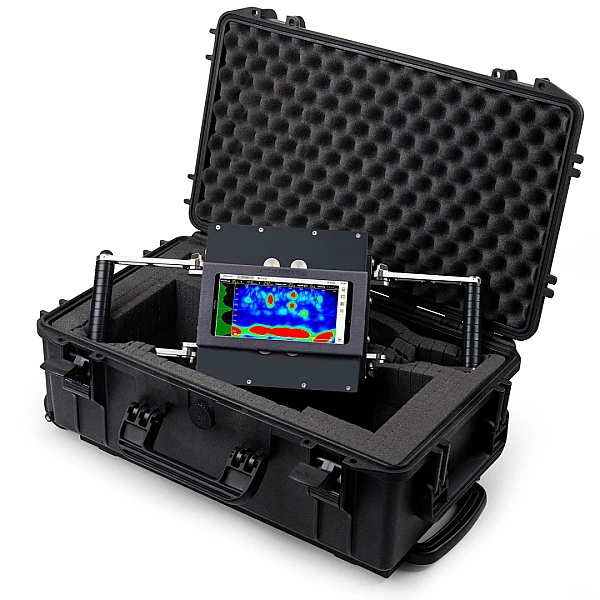

| Жесткий кейс М40 |
Опциональная комплектация PRO А1040 MIRA 3D

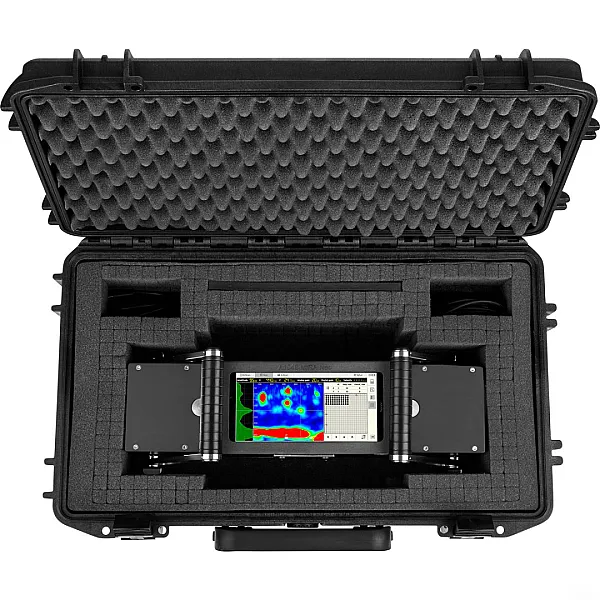

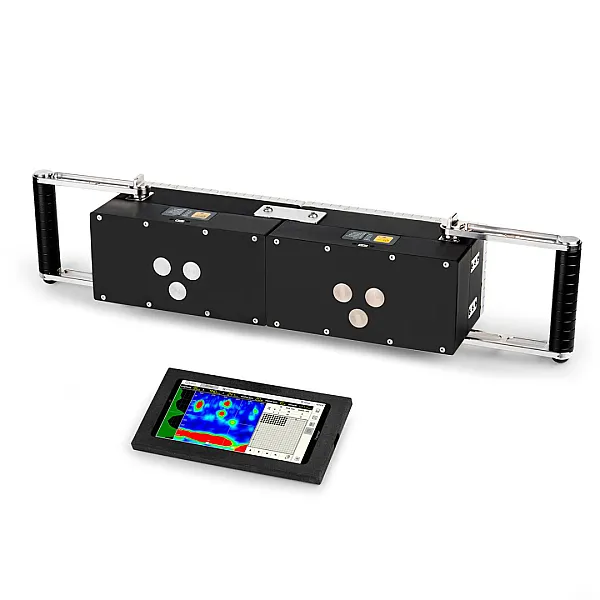

| А1040 MIRA 3D - комплект PRO из двух электронных блоков ультразвукового томографа |
| Переносное мобильное устройство (Android) |
| Сетевой адаптер для A1040 3D |
| Кабель Type C-Type C |
| Носитель с документацией и ПО |
| Проверочный образец А1040 MIRA 3D |
| Жесткий кейс М40 |
