Плоскопанельный детектор PerkinElmer XRD 0822
- Наличие
- уточняйте
- Гарантия
- 12
- Самовывоз
- Ростов-на-Дону
Проведем демонстрацию на вашем объекте
Описание

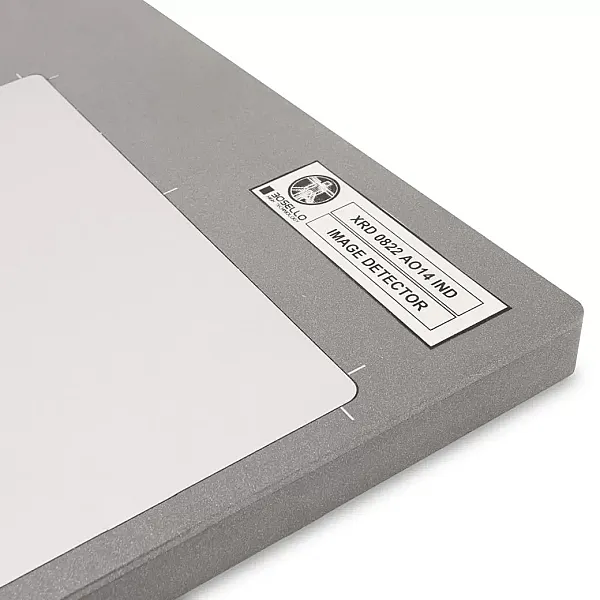

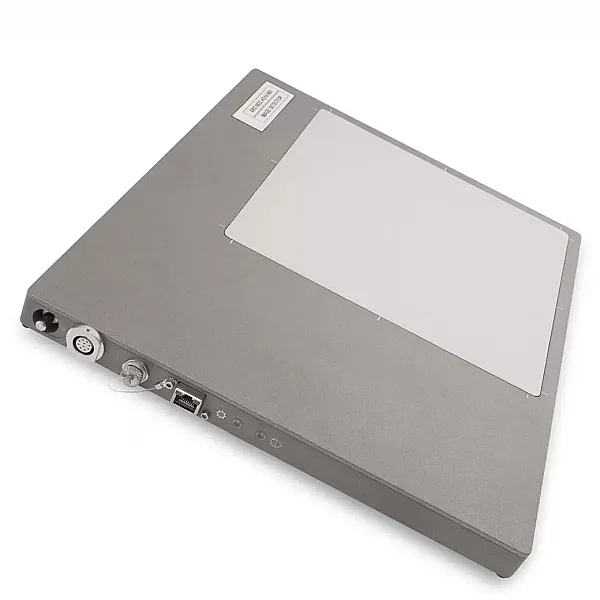

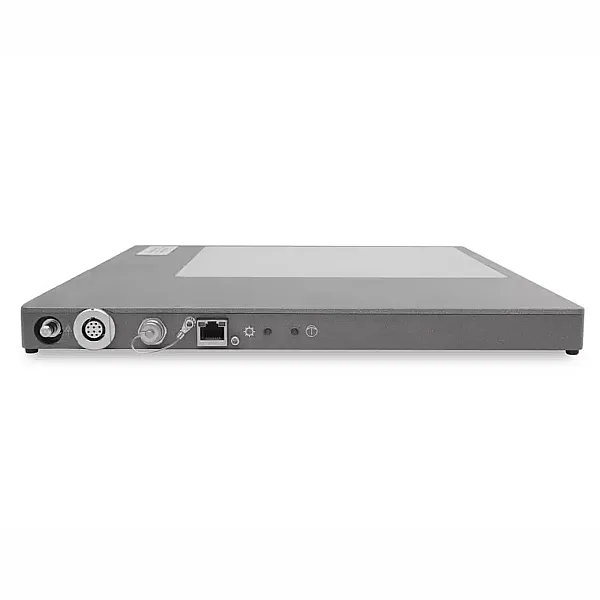

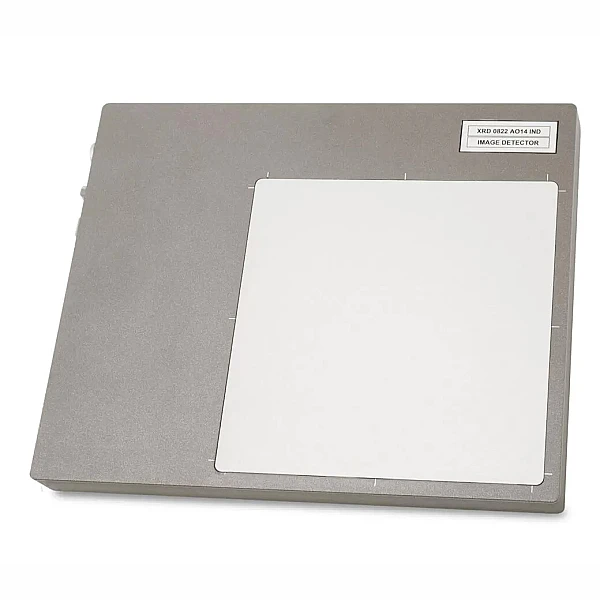

Цифровой плоскопанельный детектор PerkinElmer XRD 0822
Цифровой рентгеновский плоскопанельный детектор PerkinElmer XRD 0822 позволяет получать изображения высокого качества в расширенном динамическом диапазоне.
Особенности детектора
Особенности:
- Корпус, устойчивый к воздействию агрессивных сред и радиации.
- Разрешение матрицы 1024 × 1024 точек, размер пикселя 200 мкм.
- Широкий динамический диапазон — до 65 536 градаций серого (модель XRD 0822 AP с АЦП 16 бит).
- Передача изображения в реальном времени — до 100 кадров в секунду (модель XRD 0822 AP с АЦП 16 бит).
- Детектор рассчитан на рентгеновское излучение в диапазоне энергий от 20 кэВ до 15 МэВ.
- Гибкая настройка параметров усиления сигнала.
- Передача данных и сигналов управления через Ethernet-порт 1 Гбит/с.
Области применения:
- Неразрушающий контроль в промышленности.
- Научные исследования.
Модификации:
Плоскопанельный детектор выпускается в двух модификациях. Их основное отличие — разрядность аналого-цифрового преобразователя. Модель XRD 0822 AO может работать в динамическом диапазоне более 78 дБ с поддержкой частоты кадров до 30 к/с. XRD 0822 AP — более производительный детектор, работающий в диапазоне более 88 дБ с частотой кадров до 100 к/с, поддерживающий несколько режимов считывания. Оба детектора рассчитаны на диапазон энергий рентгеновского излучения от 20 кэВ до 15 МэВ.

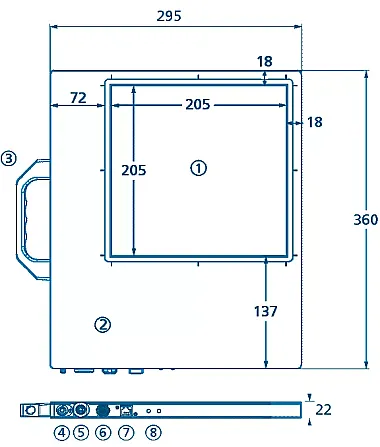

Схема устройства (размеры даны в миллиметрах)
- Активная область (сенсор)
- Корпус
- Съёмная ручка
- Шпилька
- Разъём питания
- Разъём триггера рентгеновского излучения
- Разъём Ethernet (RG45)
- Диагностические светодиоды

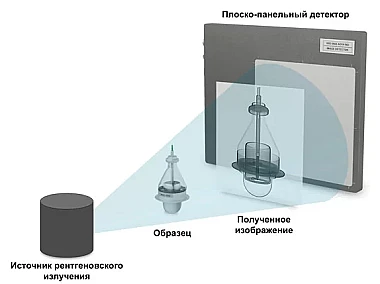

Панели PerkinElmer легко интегрируются в схему рентгенотелевизионного контроля изделий на промышленном производстве. Передача данных и управление детектором осуществляются по локальной сети. Для сбора, синхронизации и обработки изображений используется специальное программное обеспечение.
Проведем демонстрацию оборудования онлайн
Характеристики
| Датчик | |||||
|---|---|---|---|---|---|
| Панель | Активная TFT/диодная матрица на базе аморфного кремния на единой подложке | ||||
| Сцинтиллятор | Прямое осаждение CsI:Tl или различные флуоресцентные экраны на основе Gd2O2S:Tb (GOS) | ||||
| Матрица | 1024 × 1024, размер пикселя 200 мкм | ||||
| Обработка сигналов | |||||
| Усилители | Специальные малошумящие интегральные схемы 8 × 128 каналов с 2 (модель AO) или 6 (модель AP) параметрами усиления,выбираемыми пользователем. | ||||
| АЦП | 14 бит (модель AO), 16 бит (модель AP) | ||||
| Механические характеристики | |||||
| Размеры (Д × Ш × В), мм | 360 × 295 × 22 | ||||
| Масса, кг | 3,7 | ||||
| Материал корпуса | Алюминий | ||||
| Экранирование | Защитная кассета, применяется при высоких энергиях рентгеновского излучения | ||||
| Интерфейс управления | |||||
| Передача данных | Ethernet 1 Гбит/с (RG45) | ||||
| Включение режима контроля | Встроенный разъём для запуска режима считывания рентгеновского изображения | ||||
| Программное обеспечение | Поддержка 32 и 64-битных OS Windows | ||||
| Параметры изображения | |||||
| Квантовая эффективность (DQE) |
75% (0 пар линий/мм), 58% (1 пара линий/мм), 37% (2 пары линий/мм) для RQA5 с CsI |
||||
| Контрастная передаточная функция (MTF) |
67% (1 пара линий/мм), 33% (2 пары линий/мм) с CsI |
||||
| Задержка | <8% 1-го кадра | ||||
| Динамический диапазон |
>78 дБ (модель AO), >88 дБ (модель AP) |
||||
| Диапазон энергий рентгеновского излучения | 20 кэВ – 15 МэВ | ||||
| Условия эксплуатации и хранения | |||||
| Температура |
+10 ÷ +40 °C (рабочая), −10 ÷ −50 °C (хранения) |
||||
| Относительная влажность | 10–90% (без конденсации) | ||||
| Степень защиты | IP65 (общая защита от пыли и струй воды низкого давления) | ||||
| Вибростойкость в соответствии с IEC/EN 60068-6 | (10-150 Гц, 0.5 g) | ||||
| Ударопрочность в соответствии с IEC/EN 60068-27 | (11 мс, 2 g) | ||||
| Электропитание | |||||
| Источник питания | 100–240 В, 50/60 Гц | ||||
| Мощность рассеяния | 25 Вт | ||||
| Нормативные документы | |||||
| Стандарты | UL-60601-1, IEC/EN-60601-1, IEC/EN-60950-1 | ||||
| Нормативы | CE, RoHS (Директива ЕС по ограничению использования опасных веществ) | ||||
Режим считывания
|
Частота кадров в секунду |
||
| Тип |
Разрешение, пк |
Пиксель, мкм |
| Квадрат | 1024 × 1024 | 200 × 200 |
| 512 × 512 | 400 × 400 | |
| Прямоугольник | 1024 × 512 | 200 × 400 |
| 1024 × 256 | 200 × 800 | |
| Секционный | 1024 × 512 | 200 × 200 |
| 1024 × 256 | 200 × 200 | |
|
Частота кадров в секунду |
||
| Тип |
Модель AO |
Модель AP |
| Квадрат | 15 | 25 |
| 30 | 50 | |
| Прямоугольник | - | 50 |
| - | 100 | |
| Секционный | - | 50 |
| - | 100 | |
Комплектация
| Плоскопанельный детекторXRD 0822 AO14 IND (14 бит) | 1 шт. |
| Блок питания XRD-EPS 215 Вт | 1 шт. |
| Кабель питания DC cable (7,5 м) | 1 шт. |
| Кабель подключения блока питания к сети ~220В XRD-EP AC Cable - GER | 1 шт. |
