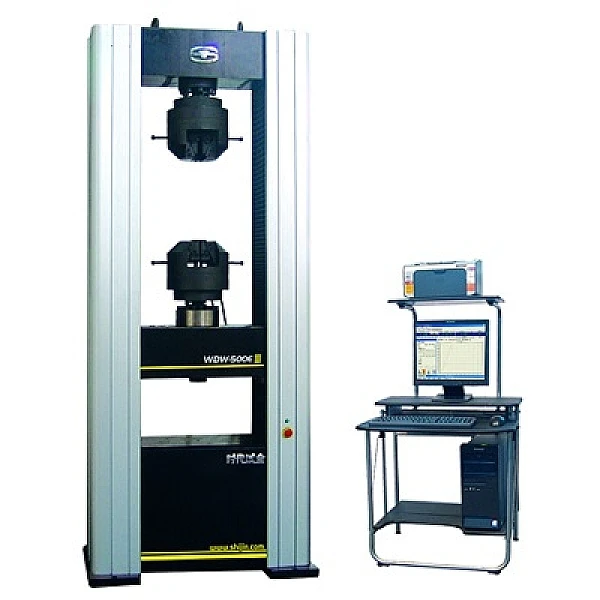

Разрывная машина WDW-500E

Разрывная машина WDW-500E

Тип оборудования: Разрывная машина, испытательная машина
Серия: WDW
Модель: WDW-500E
Описание: Разрывная электрмеханическая испытательная машина с максимальной нагрузкой 500 кН (50 тонн)
Сертификаты на испытательную машину WDW-500E:
- Сертификат об утверждении типа средств измерений, допущена к применению в Российской Федерации.
Разрывная машина WDW-500E внесена в Государственный реестр средств измерений РФ.
Гарантия на разрывную машину WDW-500E: 1 год.

Электромеханическая универсальная испытательная машина TIME WDW-500E применяется для проведения статических испытаний на растяжение, сжатие и изгиб сталей, металлических сплавов, и цветных металлов, и других материалов в пределах технических возможностей испытательной машины. Благодаря своей универсальности и функциональным характеристикам, данная испытательная машина может с успехом применяться на различных предприятиях, занимающихся производством металла, металлических материалов и деталей, в научно-исследовательских институтах, а также в учебных заведениях различного уровня в качестве наглядного пособия при подготовке специалистов.

Программное обеспечение WinWDW, разработанное специалистами компании TIME Group Inc. и предназначенное для управления электромеханическими универсальными испытательными машинами серии TIME WDW, позволяет настраивать рабочие параметры в полном соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002.

Дополнительно стоит отметить, что возможно применение машины WDW-500E для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.

Основные преимущества испытательной машины TIME WDW-500E:

• Большая рабочая зона для испытаний на растяжение, сжатие и изгиб;
• Высокая жесткость конструкции силовой рамы для точного перемещения траверсы;
• Высокая точность позиционирования траверсы при пуске и останове теста, и контроль скорости при испытании;
• Датчик силы установлен на подвижной траверсе;
• Концевые выключатели для защиты оператора и узлов испытательной машины;
• Программная защита от перегруза датчика силы, и кнопка аварийного останова;
• Выносной пульт для ручного управления траверсой при установке образца в зоне испытания.

Возможности программного обеспечения WinWDW:

Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:
ReH - верхний предел текучести;
ReL - нижний предел текучести;
Rm - временное сопротивление;
Rp - условный предел текучести;
A - относительное удлинение;
Agt - относительное равномерное удлинение;
E - модуль упругости;
Z - относительное сужение.

Построение диаграмм нагружения в координатах:

• Нагрузка-Время;
• Перемещение-Время;
• Нагрузка-Перемещение;
• Нагрузка-Деформация;
• Деформация-Время.

Базовый комплект поставки испытательной машины TIME WDW-500E:

№	Наименование	Краткая характеристика	Количество
1	AC сервосистема	Мощность 5.0 кВт	1 комплект
2	Специальное программное обеспечение	TIME WinWDW	1 комплект
3	Тензометрический датчик силы	500 кН	1 шт.
4	Экстензометр	YYU-10/50 измерительная база 50 мм, измеряемая деформация 25 мм	1 шт.
5	Фотоэлектрический энкодер	Omron 2000	1 шт.
6	Специальный компьютер для управления*	Intel Pentium E2200/Core2Duo 2.2G/1Gb/ HDD 160Gb/ DVD-ROM/17" LCD screen	1 шт.
7	Принтер	Лазерный принтер HP	1 шт.
8	Губки для растяжения плоских образцов, мм	12 - 26 26 - 40	1 набор
9	Губки для растяжения круглых образцов, мм	ф0 - 15 ф15 - 30	1 набор
10	Компрессионные пластины для сжатия, мм	ф150	1 набор
11	Приспособления для изгиба	Макс. расстояние между опор 500 мм, оправка 30 мм	1 набор
12	Инструменты	-	1 набор
13	Техническая документация	Руководство по эксплуатации на русском языке	1 комплект
