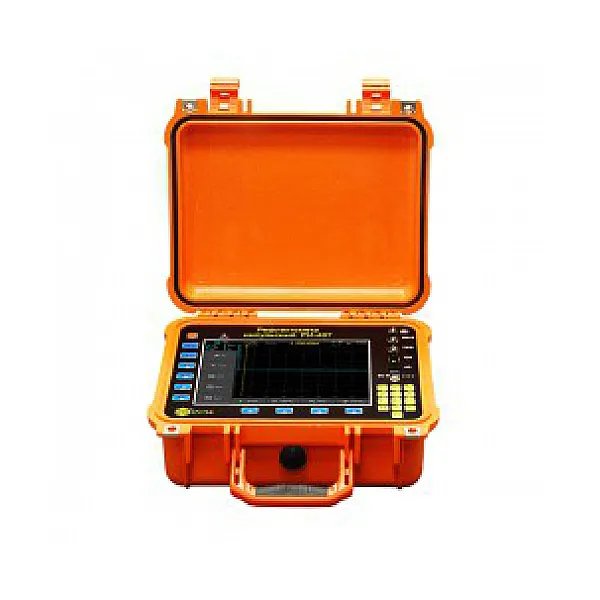

Рефлектометр РИ-407 СТРИЖ-С

Рефлектометр для силовых линий РИ-407 СТРИЖ-С

РИ-407 – высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замыкание кабеля, высокоомные повреждения, заплывающий пробой.

Назначение:

Импульсный рефлектометр РИ-407 позволяет проводить измерения следующими методами:

• Импульсный метод
• Импульсно дуговой метод (при использовании совместно с генератором)
• Метод колебательного разряда по току (при использовании совместно с генератором)
• Метод колебательного разряда по напряжению (при использовании совместно с генератором)

Особенности РИ-407 СТРИЖ-С:

• Возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод, импульсно-дуговой метод, метод волны напряжения, метод волны тока;
• Отображение рефлектограмм на цветном 10″ TFT-дисплее с разрешением 640х480 точек;
• Возможность отображения всех каналов измерений во всех сочетаниях (6 графиков рефлектограмм);
• Энергонезависимая память – не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения;
• Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
• Максимальная дальность – 128 км;
• Возможность зондирования импульсом повышенной амплитуды (U2 – не менее 45 В) для работы на кабелях с большим затуханием;
• Измерение в реальном масштабе времени;
• Двухкурсорная измерительная система;
• Возможность детального рассмотрения любого участка рефлектограммы – функция многократной растяжки;
• Подавление асинхронных помех;
• Режим выявления непостоянных во времени неоднородностей – функция «Захват»;
• Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
• Сохранение библиотеки рефлектограмм и коэффициентов укорочения на внешнем носителе USB Flash, а также запись в память прибора библиотек с персонального компьютера;
• Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью (класс защиты IP68)

Область применения

Импульсный рефлектометр РИ-407 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• силовые кабели (АСБ, ВВГ, СИП и т.п.)
• воздушные кабельные линии
• медножильные кабели связи (ТПП, МКС и т.п.)
• кабели сигнализации и управления (СБПЗАВпШп и т.п.)
• компьютерные сети (СКС и т.п.)
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
• для определения длины кабеля при его производстве, складировании и торговле
