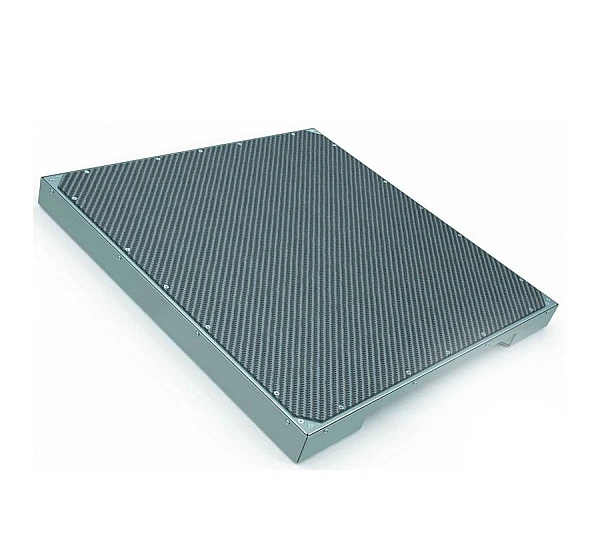

Рентгенотелевизионная система КАРАТ РТС 4343

Рентгенотелевизионная система КАРАТ РТС 4343

Рентгенотелевизионная система КАРАТ РТС 4343 предназначена для контроля качества сварных соединений и литых деталей, радиационной толщиной от 1 до 80 мм по стали при использовании импульсных рентгеновских аппаратов или аппаратов постоянного потенциала с напряжением до 320 кВ.

Система позволяет работать и в режиме «живой» картинки и в режиме накопления требуемого числа кадров, что позволяет за меньшее время экспозиции добиваться чувствительности контроля, превышающей чувствительность запоминающих пластин и рентгеновской плёнки.

Оператор компьютера имеет возможность не только видеть полученное рентгеновское изображение, но и обрабатывать его для лучшей выявляемости дефектов.

КАРАТ РТС 4343 обеспечивает

• Чувствительность контроля соответствует требованиям п.п.1.3 и 6.3 ГОСТ 7512-82 - для сварных соединений с толщинами от 1 до 80 мм.
• Размер области детектирования 430 мм х 430 мм
• Контроль может осуществляться как в динамическом, так и в статическом (с накоплением кадров) режимах.
• Цифровые рентгеновские снимки, полученные в результате контроля, защищены от изменений
• Конструктив обеспечивает надежную работу всех элементов при температуре окружающей среды от +10°С до +40°С и влажности до 85% без образования конденсата
• Время подготовки РТС к работе - менее 15 минут
• Сокращение затрат на расходные материалы (рентгенпленку и химические реагенты, для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для сушки и хранения пленки)
• Увеличение производительности контроля в разы
• Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования
• Архивирование результата контроля в цифровом виде без потери информации
• Возможность просмотра и расшифровки изображений контролируемых объектов.

Программное обеспечение (ПО) X-Vizor предназначено для получения радиографических изображений с плоскопанельных детекторов, обработки полученного изображения цифровыми фильтрами, измерений на изображении линейных размеров и интенсивности, заполнения протокола контроля, архивирования изображений и результатов контроля в базе данных, взаимодействия с внешним оборудованием.

ПО X-Vizor работает на 64-разрядных версиях Windows 7/8/8.1/10. Язык интерфейса - русский. Имеется версия ПО на английском и немецком языках.

Программа позволяет осуществлять настройку/калибровку детектора, управление им, получение изображений с детектора.

Передача данных с детектора на компьютер происходит по интерфейсу сетевой карты.

Защита ПО основана на применении HASP-ключей, подключаемых к USB-порту компьютера, что позволяет клиенту переустанавливать ПО на новый компьютер и использовать ПО/ключ на нем. Каждый экземпляр ПО работает со своим ключом.

ПО не привязано к серийному номеру или МАС-адресу детектора.

ПО X-Vizor  имеет свидетельство Российской Федерации о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 г.
