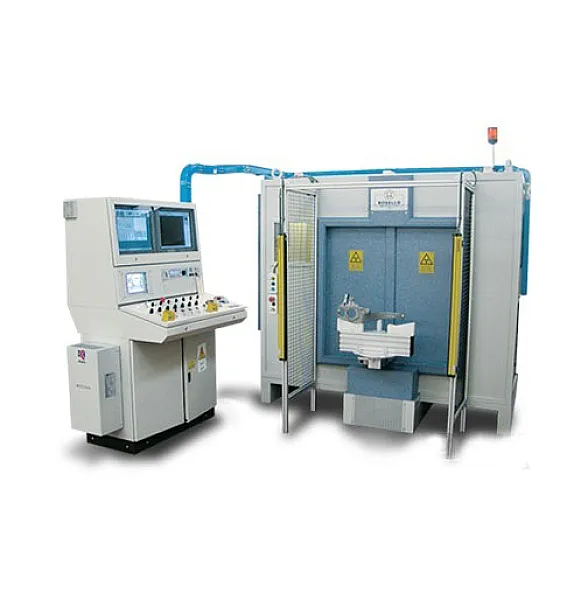

Рентгенотелевизионная установка ACRE 802

Рентгенотелевизионная установка ACRE 802

КАМЕРА РАДИАЦИОННОЙ ЗАЩИТЫ

Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется. Камера оснащена поворотной  автоматической  дверью с двумя загрузочными столами. Для контроля рабочих процессов на передней стене камеры предусмотрено просмотровое окно. На задней стене камеры расположена большая дверь для технических нужд. Перемещение камеры осуществляется с помощью погрузчика, что позволяет устанавливать ее в любом месте цеха.

ПОВОРОТНАЯ ДВЕРЬ С ЗАГРУЗОЧНЫМИ СТОЛАМИ

Автоматическая дверь снабжена 2 поворотными загрузочными столами (угол поворота 180?): по одному с каждой  стороны. Заготовка закрепляется на внешнем столе. Дверь поворачивается относительно оси, которая проходит через ее центр. Заготовка попадает в рабочую зону и одновременно с этим обследованный объект выводится из нее. Такое решение позволяет максимально продуктивно использовать время работы системы и исключить вынужденные простои, связанные с временем, затрачиваемым на закрепление новых объектов исследования.

МАНИПУЛЯТОР

Система лишена привычного С-образного манипулятора, перемещение и синхронизация осей осуществляется программным обеспечением. Такое решение позволило значительно увеличить скорость обследования объектов. Манипулятор имеет 5 осей перемещения: вертикальное перемещение рентгеновской трубки и РЭОПа, наклон рентгеновской трубки и РЭОПа, горизонтальное перемещение рентгеновской трубки и РЭОПа, вращение на 180? загрузочного стола, поворот двери. Дополнительно манипулятор оснащается системой диафрагмирования рентгеновского пучка. Скорость установки положений контроля достигает 15 метров/минуту. Установка способна обследовать объект с максимальными размерами 400х800 мм и массой 25 кг.

РЕНТГЕНОВСКИЙ АППАРАТ

A.C.R.E. 802 может оснащаться различными по мощности рентгеновскими аппаратами от 160 кВ до 225 кВ.

ДЕТЕКТОР РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ

В качестве детектора рентгеновского излучения могут применяться:

• промышленные версии XRI 420 с входным окном 9 дюймов, камерой высокого разрешения и 3 уровнями электронного усиления;
• плоско-панельные детекторы с числом пикселей 512х512 или 1024х1024.

ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления состоит из 2 мониторов  и эргономичной консоли, где размещены кнопки включения и джойстики для перемещения манипулятора по осям. На 19” монитор выводится информация о работе программ системы. На 17” монитор выводится монохромное радиоскопическое изображение высокого разрешения. Подключение к локальной информационной сети осуществляется через Ethernet порт.

ОПЦИИ

• Видеопроцессор серии BHT IT 8000.
• Программное обеспечение для создания аналитических отчетов и их распечатывания.
• Программа автоматического анализа и определения дефектов VISUAL FARIS.
