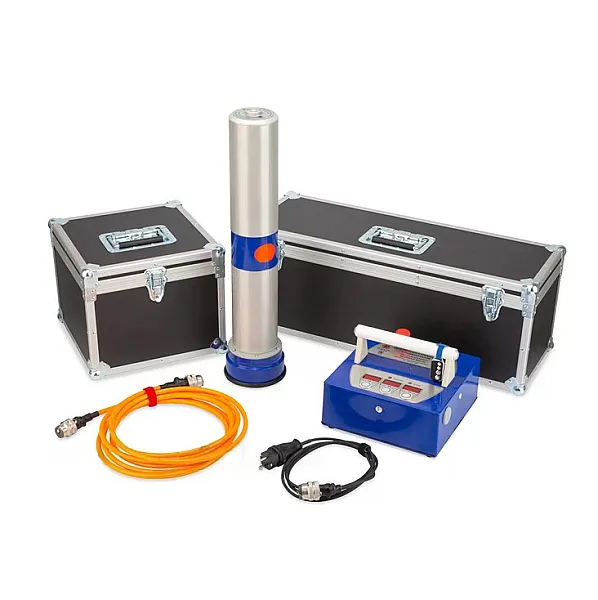

Рентгеновский аппарат АРСЕНАЛ 200 НС

Среди преимуществ переносного рентгеновского дефектоскопа АРСЕНАЛ 200 НС можно выделить: параметры рабочего пучка излучения обеспечивающие высокое качество рентгеновских снимков, массогабаритные свойства — портативность, отличную производительность, возможность эксплуатации в широком диапазоне рабочих температур, радиоуправление началом экспозиции, надёжную работу в северных широтах, питание от постоянных источников, включая автомобильные аккумуляторы на 12 и 24 вольта, питание от однофазной переменой сети напряжением от 100 до 240 В, 50-60 Гц.

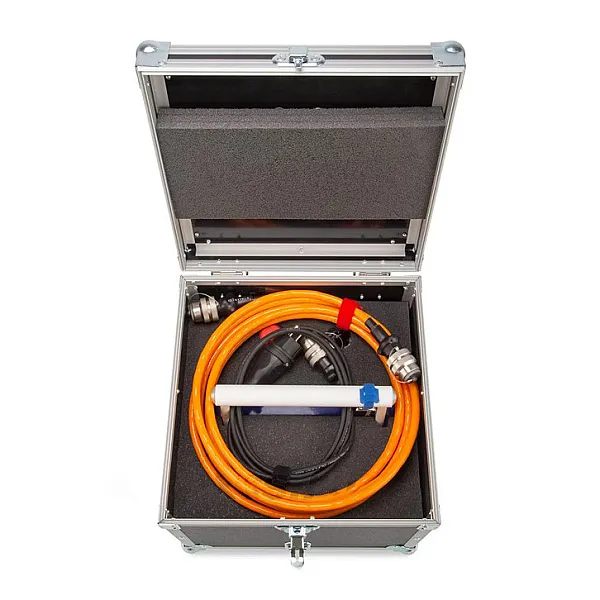

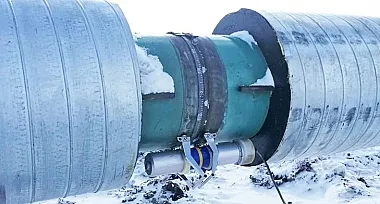

В случае применения оборудования на открытом пространстве, особенно в зимний период, в целях более комфортного исполнения норм радиационной безопасности и внутри длинных труб рекомендуем использовать морозостойкий 20-метровый кабель моноблока (поставляется отдельно).

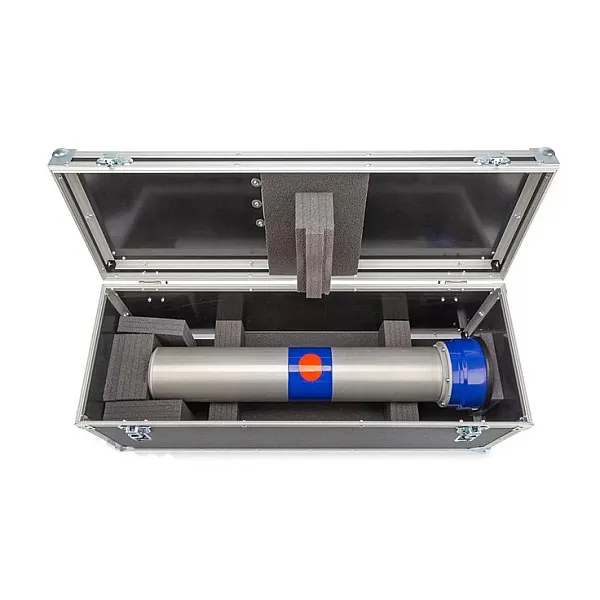

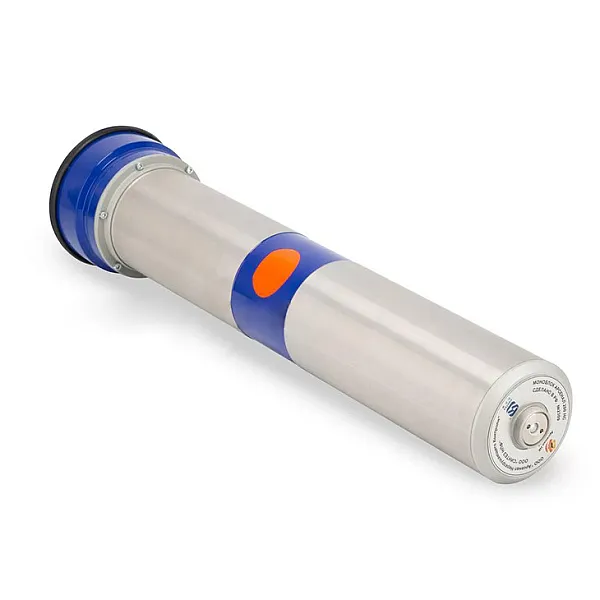

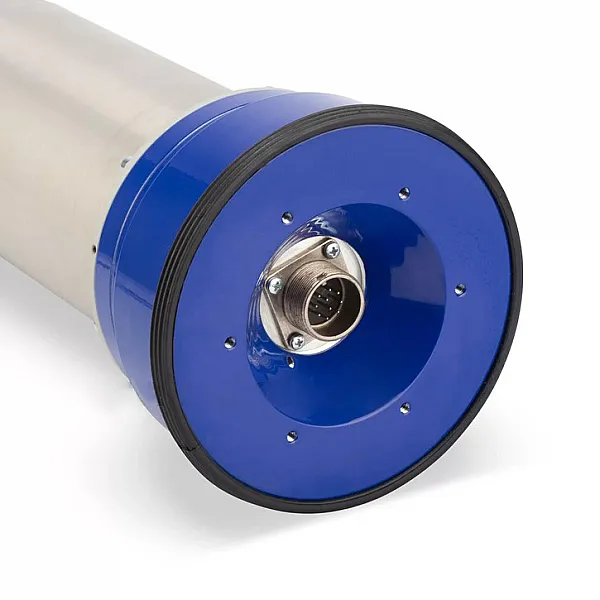

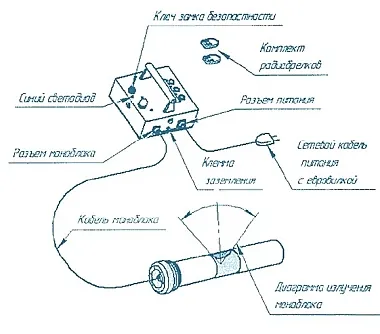

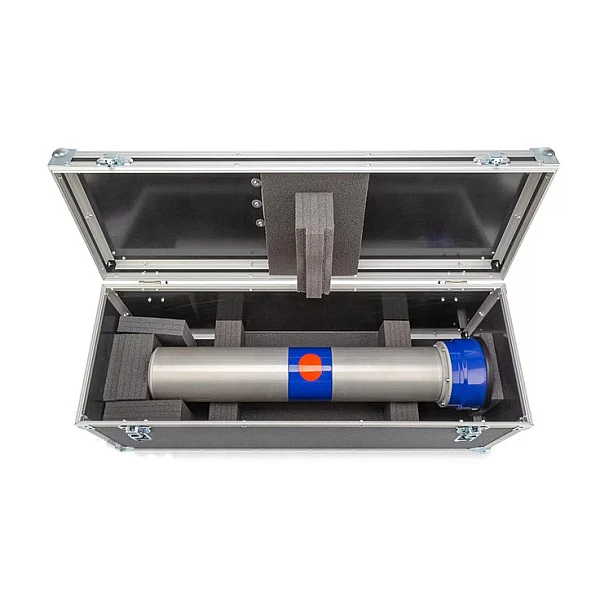

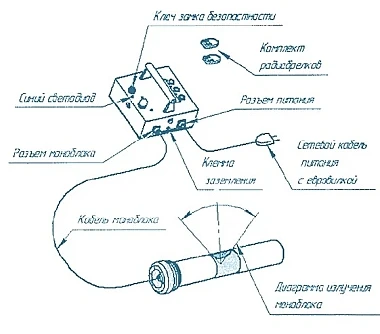

Рентгеновский дефектоскоп АРСЕНАЛ 200 НС имеет масляную систему отвода тепла от высоковольтных элементов. Корпус моноблока выполнен в виде заполненной масляным диэлектриком неразъёмной герметичной конструкции в форме цилиндра. Источник рентгеновского излучения аппарата АРСЕНАЛ 200 НС — трубка типа 1.2 БПК 21-200, питание которой осуществляется выпрямленным высокочастотным напряжением. Его формируют повышающий трансформатор и модуль умножения напряжения высокочастотной схемы питания анода рентгентрубки, делитель напряжения, трансформатор гальванической развязки для накала катода. Внутри корпуса так же расположены: плёночная плавная изоляция, температурные датчики для масла, расширяющий компенсатор объёма масла, циркуляционный насос (помпа, такая же как в автомобиле — создаёт принудительную конвекцию масляного диэлектрика внутри моноблока как во время его работы на излучение, так и после отключения подачи высокого напряжения, что положительно сказывается на максимальном времени непрерывной работы и способствует быстрому охлаждению излучающего блока). В торцевой части корпуса аппарата расположен герметичный разъём для подвода питания и передачи информационных сигналов от блока питания и управления (БПУ-РК). За температурой масляного диэлектрика следят электронные термодатчики. Если внутри моноблока она повышается более чем на +70 °C, то срабатывает защита и устройство отключается. Моноблок АРСЕНАЛ 200 НС соединяется с БПУ-РК кабелем моноблока с износостойкой и морозостойкой полиуретановой изоляцией. На середине цилиндрической поверхности корпуса АРСЕНАЛ 200 НС находится эллиптическое пятно красного цвета. Через центр этого пятна проходит ось рабочей диаграммы излучения моноблока, а кромка пятна очерчивает край диаграммы.

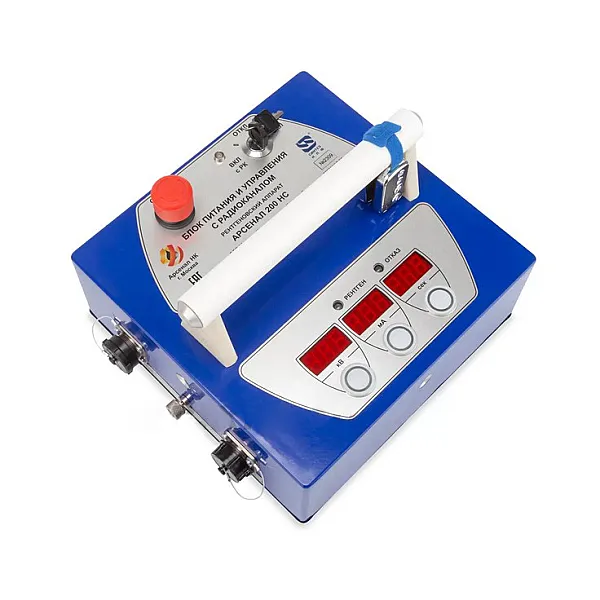

БПУ РК представляет собой герметичный блок, выполненный из силуминувого сплава. Работой блока и контролем параметров прибора управляет микропроцессор. Кроме функций управления БПУ РК обеспечивает стабилизацию анодного тока и напряжения на трубке в соответствии с установленными номинальными значениями, включает светозвуковую сигнализацию для обеспечения безопасной работы операторов. В боковых частях корпуса БПУ РК по всем 4 сторонам вмонтированы сверхъяркие светодиоды красного спектра (световая сигнализация), внутри блока управления установлена звуковая сигнализация (зуммер). Питание на БПУ-РК подаётся через разъём «‎ПИТАНИЕ». Выбор вариантов режима питания (однофазная сеть 100–240 В, 50–60 Гц; постоянные источники с напряжением 24 В ±10 %) обеспечивается применением кабеля соответствующего типа (с определённой распайкой разъёма). В стандартную комплектацию входит сетевой кабель питания 220 В.

Внутри БПУ РК находится вентилятор для отвода тепла от элементов электронной схемы на корпус. Дополнительные функции обеспечения безопасной работы с устройством — переключатель питания с замком безопасности и кнопка аварийной остановки экспозиции «СТОП».
