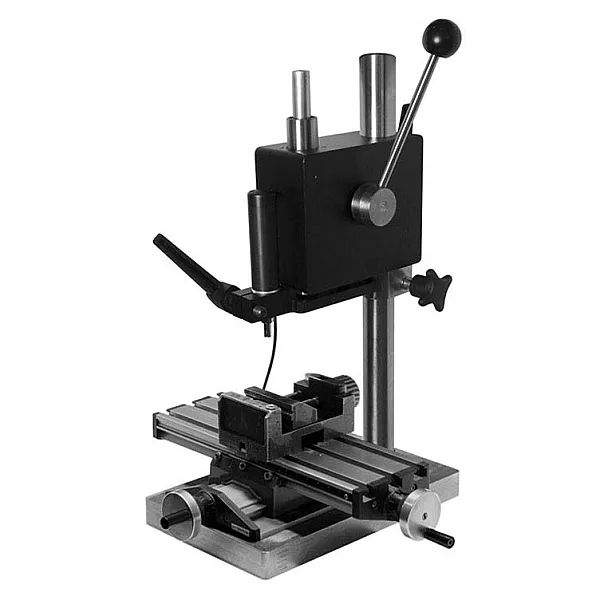

Штатив для измерения твердости малоразмерных деталей Комплект поставки №2

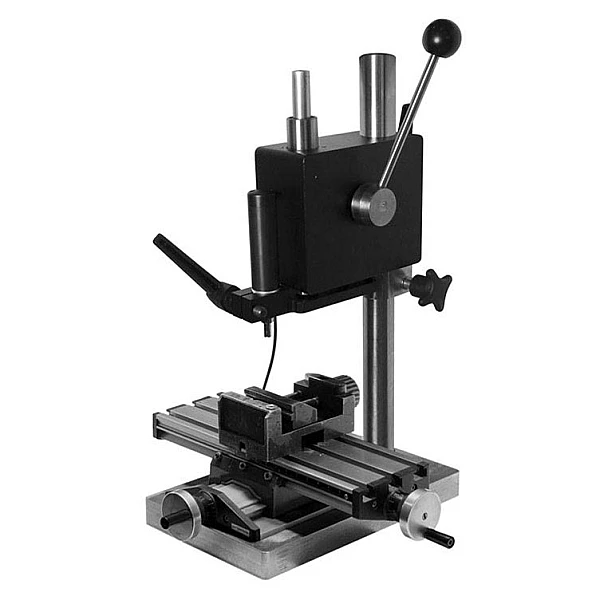

Штатив для измерения твердости малоразмерных деталей Комплект поставки №2

Штатив обеспечивает плавное механические нагружение, а также перпендикулярное положение преобразователя в процессе измерения твердости, что позволяет устранить ошибки оператора в процессе контроля твердости, уменьшить разброс показаний единичных измерений твердомера.

Штатив необходим на производстве при проведении массового контроля деталей, а также для измерения твердости малоразмерных деталей в лабораторных условиях.

Отличительные особенности:

• отсутствие люфтов во всех соединениях позволяет с высокой точностью позиционировать индентор твердомера на криволинейных поверхностях объекта контроля;
• отсутствие изгибов стойки и основания обеспечивают высокую достоверность измерений даже при использовании повышенных нагрузок на индентор твердомера;
• обеспечение высокой повторяемости результатов измерений за счет перпендикулярности направления внедрения индентора твердомера к поверхности объекта контроля;
• уменьшение влияния человеческого фактора на результаты измерений;
• использование тисков позволяет зажимать детали сложной формы и малой массы для обеспечения точных измерений.

Методика контроля:

• установить преобразователь в стойку в соответствии с руководством по эксплуатации, закрепить его с помощью гайки;
• установить объект контроля под индентор преобразователя. При использовании комплекта поставки №2 зажать объект контроля в тиски, с помощью координатного столика установить необходимое расположение объекта контроля относительно индентора твердомера;
• у помощью зажимного винта на задней стороне штатива установить необходимую высоту расположения  преобразователя;
• плавно нажать рычаг штатива до соприкосновения трубки носика преобразователя с объектом контроля;
• после срабатывания звуковой сигнализации твердомера, подтверждающей проведение измерения, плавно отпустить рычаг штатива;
• считать показания твердости на дисплее твердомера.
