Система цифровой радиографии Duerr NDT

Система цифровой радиографии Duerr NDT

В сканерах DUERR NDT применена уникальная патентованная технология считывания информации с запоминающей пластины на основе параболического зеркала (Photon Collecting System), за счет чего достигается двух-трехкратное увеличение отношения сигнал/шум.

Для пользователей систем имеется возможность программного изменения режимов считывания пластин: напряжение на ФЭУ, размер пикселя и мощность лазера – оптимальный подбор параметров позволяет устанавливать наилучшие параметры сканирования и получать отличные результаты для различных условий экспонирования пластин.
Система компьютерной радиографии Duerr NDT разработана специально для применения в неразрушающем контроле, поэтому подходят для использования как с рентгеновскими, так и с изотопными источниками.

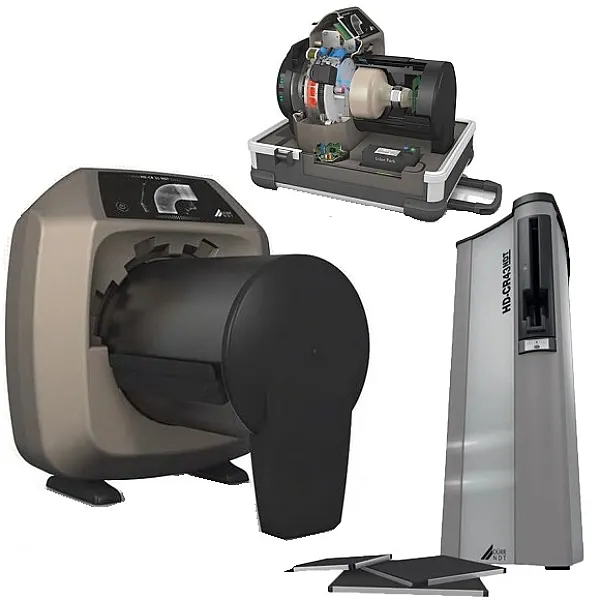

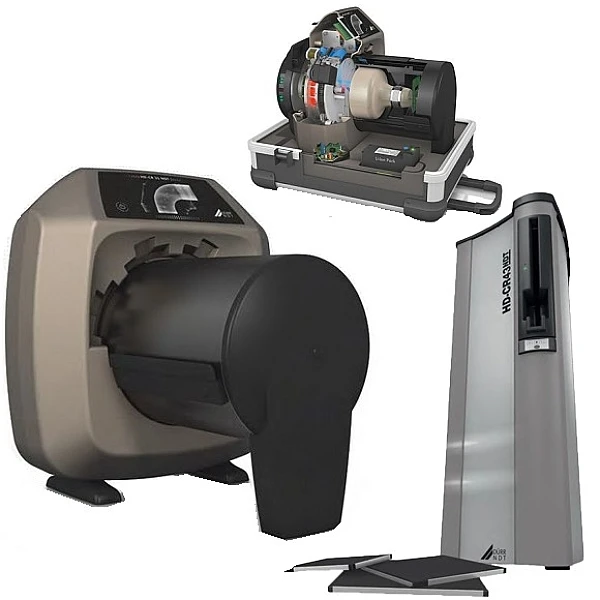

Как новые модели сканеров, так и уже выпускаемые периодически проходят испытания в BAM (Федеральный Институт Испытания и Тестирования Материалов), Германия на соответствие требованиям европейского EN 14786 и американского ASTM 2446 стандартов. Сертификаты BAM на сканеры HD-CR 35 NDT и HD-CR 43 NDT свидетельствуют о том, что они позволяют получить уникальное для систем всех классов базовое пространственное разрешение 40 мкм.

Все сканеры компьютерной радиографии разработаны и производятся в Германии.

Высокие технические характеристики и надежность систем компьютерной радиографии от DUERR NDT проверены и подтверждены большим количеством пользователей по всему миру. На сегодняшний день произведено уже более 25 000 подобных систем.

Система менеджмента качества в компании DUERR  NDT соответствует ISO 9001.

Выбирая сканер запоминающих пластин от DUERR  NDT, пользователь получает систему, идеальную для применения в неразрушающем контроле.

Технология работы системы

1. Кассета или гибкий конверт с запоминающей пластиной экспонируется аналогично пленке, т. е. располагается за объектом контроля. Пластина гибкая, и может экспонироваться без кассеты или гибкого конверта, если в этом есть необходимость. Загрузка и выгрузка пластины из кассеты или гибкого конверта производится на свету, не требуя специальной темной комнаты. Поскольку чувствительность пластины существенно выше, чем у пленки, время экспозиции пластины в 5 – 10 раз меньше.
2. После экспонирования пластина вынимается из кассеты или гибкого конверта (если она экспонировалась в кассете или гибком конверте) и помещается в сканер цифровой радиографии Duerr.
3. В сканере производится считывание изображения. Время считывания изображения от 10 секунд до нескольких минут зависит от размера используемой пластины и выбранного пространственного разрешения (см. видео...)
4. Изображение выводится на монитор компьютера, архивируется и протоколируется. С помощью программного обеспечения поставляемого в составе системы цифровой радиографии Duerr NDT считанное изображение может быть улучшено с применением различных фильтров, а также произведен поиск дефектов, определены их линейные размеры, сгенерированы различные формы заключений и др.
5. После считывания изображения информация с пластины стирается, и пластина вновь готова к работе.

Программное обеспечение X-Vizor

Программное обеспечение для сканера работает под наиболее распространенными версиями WINDOWS (XP, VISTA, 7) и позволяет управлять сканером при считывании пластин, а также производить обработку полученных изображений на компьютере. Программное обеспечение X-Vizor имеет государственную сертификацию.


Основные возможности программного обеспечения:

• Ввод изображений в компьютер с разрядностью 16 бит (65535 уровней серого).
• Фильтрация и улучшение изображений, их архивирование, экспорт в основные распространенные форматы: JPEG, TIFF, BMP.
• Ведение протокола (в журнале сохраняется последовательность действий оператора системы при обработке изображений).
• Встроенные средства автоматической калибровки по размерам сканируемой пластины или ручная калибровка по эталону, что позволяет оценивать размеры дефектов с высокой точностью.
• Встроенные алгоритмы автоматизированного поиска дефектов с возможностью настройки пороговых значений и уровней отбраковки.
• Ведение баз данных результатов контроля с привязкой к персоналу, объектам контроля, параметрам экспозиции, примененному оборудованию и т.п.
• Выдача отчетов и заключений в соответствии с ведомственными нормативными документами ГАЗПРОМ, ТРАНСНЕФТЬ и др. - по запросу пользователя)

Преимущества системы цифровой радиографии Duerr NDT

• Высокая производительность
Благодаря исключению «мокрой» обработки пленки и существенно меньшему (до 10 раз) времени экспонирования значительно сокращается продолжительность одной операции контроля.


• Превосходное качество изображения
Высокоточная механика и оптика обеспечивают уникально малый размер считывающего лазерного пучка до 12,5 микрон. В результате чего достигается превосходное качество изображения, подтвержденное сертификатом BAM (Германия). Сертификат свидетельствует, что сканер HD-CR 35 NDT соответствует наивысшим классам IP 1/40 (EN 14784-1) и IP Special/40 (ASTM E 2446).


• Меньше повторных экспозиций
Запоминающие пластины имеют очень широкий динамический диапазон. Это дает высокую гибкость к различным условиям экспозиции и большую свободу в выборе экспозиционной дозы. По этой причине необходимость повторных экспозиций для подбора оптимальных условий резко сокращена.


• Снижение доз
Широкий динамический диапазон запоминающих пластин позволяет исследовать и контролировать детали более сложной формы и/или с большим перепадом толщин только за одну экспозицию. Таким образом, в результате использования запоминающих пластин существенно сокращается дозовая нагрузка на персонал, увеличивается ресурс рентгеновской трубки.


• Длительный срок службы
Запоминающие пластины имеют многослойную структуру, включающую поверхностный защитный слой, предохраняющий запоминающий слой от механического износа и химических очищающих средств. Обратная сторона пластин покрыта прорезиненным слоем, обеспечивающим исключительно точную подачу пластин при сканировании.


• Высокое качество разработки и производства
Продуманность, надежность конструкции и высокое качество изготовления проверено временем – компанией DUERR произведено уже более 20000 сканеров различных моделей.


• Сокращение расходов на проведение контроля
Такие факторы, как возможность многократного использования запоминающих пластин, отсутствие необходимости в помещении для обработки пленок, а также повышенная относительно традиционной пленочной технологии производительность приводят к сокращению издержек на проведение неразрушающего контроля в целом.

Гарантия производителя на сканер – 2 года на компьютер – 1 год.
