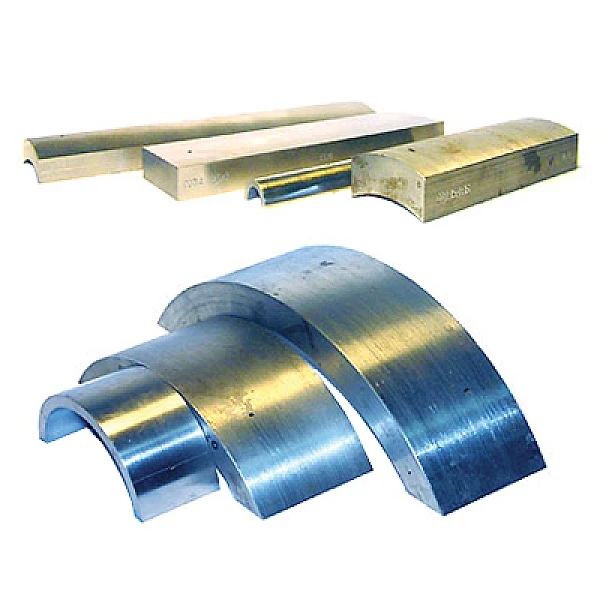

СОП трубный

СОП трубный

Стандартные образцы предприятия изготавливаются в соответствии с ГОСТ 14782-86 "Контроль неразрушающий. Соединения сварные. Методы ультразвуковые."

Назначение:

Трубные стандартные образцы предприятия (СОП) с плоскими угловыми отражателями (зарубками) применяют для настройки длительности развертки и чувствительности дефектоскопов при контроле наклонными совмещенными преобразователями листовых и трубных и трубных изделий.

Возможно изготовление по нормативным документам:

- РД 34.17.302-97(ОП-501, ЦД-97) "Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения." Трубный стандартный образец СОП ОП-501, СОП ЦД-97
- РД РОСЭК-001-96 "Машины грузоподъемные. Конструкции металлические. Контроль ультразвуковой. Основные положения." Трубный образец СОП РОСЭК
- СТО 00220256-005-2005 "Швы стыковых, угловых и тавровых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля." Трубный образец СОП РОСЭК
- СНиП 3.05.03-85 (2000) "Тепловые сети." Трубный стандартный образец СОП СНиП
- ВСН 012-88 "Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть1." Трубный образец СОП ВСН
- ПБ 03-585-03 "Правила устройства и безопасной эксплуатации технологических трубопроводов." Трубный стандартный образец СОП ПБ
- КТН 046-1-05 "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов." Трубный образец СОП КТН
- СТО Газпром-2006 "Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов." Трубный стандартный образец СОП СТО Газпром
- РДИ 38.18.016-94 "Инструкция по УЗК сварных соединений технологического оборудования." Трубный стандартный образец СОП РДИ
- РД "АК Транснефть"-2006 "Ультразвуковой контроль стенки и сварных соединений при эксплуатации и ремонте вертикальных стальных резервуаров." Трубный образец СОП АК Транснефть
- РД-19.100.00-КТН-001-10 (взамен 046,с 2010 года) "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов."
- ОСТ-32-100-87 "Ультразвуковой контроль швов сварных соединений мостов, локомотивов и вагонов." Трубный образец СОП ОСТ
- СНиП 3.03.01-87 "Несущие и ограждающие конструкции." Трубный образец СОП СНиП
- ПБ 03-576-03 "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением." Трубный образец СОП ПБ
- РД 153-34.1-003-01 (РТМ-1С) «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования». Трубный образец СОП РТМ-1С
- Другие руководящие документы.

Возможно изготовление любых СОПов из материалов заказчика, аналогичных материалам контролируемых изделий.

Комплект поставки:

Стандартный образец предприятия, свидетельство о калибровке СОП.
