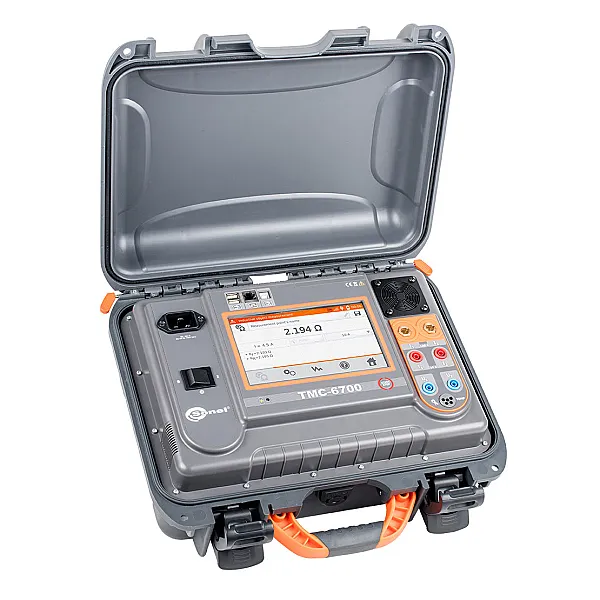

TMC-6700 Микроомметр
- Наличие
- уточняйте
- Гарантия
- 12
- Самовывоз
- Ростов-на-Дону
Проведем демонстрацию на вашем объекте
Описание
TMC-6700 Микроомметр
Функциональные возможности:
- диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…200 А;
- три режима измерения:
- автоматический режим
- измерение резистивных объектов
- измерение индуктивных объектов
- измерение сопротивления контактных соединений с использованием токовых клещей;
- функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока;
- функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30 мин.;
- графический анализ измерения сопротивления R(t);
- автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление.
- функция измерения температуры объекта;
- расчёт температуры обмоток электрооборудования, подвергшихся нагреву;
- использование измерителя для установок с аморфным магнитопроводом;
- функция энергосбережения;
- широкий функционал работы с памятью прибора и интеграция данных в ПК;
- работа измерителя как от электрической сети, так и от АКБ.
Назначение и область применения:
Микроомметр ТМС-6700 благодаря использованию специальных алгоритмов и измерительных функций, а также стабилизированному измерительному току до 200 А позволяют работать на электроустановках любой мощности.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 75955-19 |
| Класс защиты: IP67 |
| Температурный диапазон: -20...50 °C |
| Габариты ШxВxГ: 401 x 307 x 175 мм |
| Масса: около 8,7 кг |
Проведем демонстрацию оборудования онлайн
Характеристики
Подробные технические характеристики TMC-6700
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Измерение сопротивления
| Диапазон | Разрешение | Ток измерения | Основная погрешность* |
|---|---|---|---|
| 0…999,9 мкОм | 0,1 мкОм | 100 A < I ≤ 200 A (200 мВ) | ± (0,2 % и.в. + 2 е.м.р) |
| 0…999,9 мкОм | 0,1 мкОм | 50 A < I ≤ 100 A (200 мВ) | |
| 1,0000…1,9999 мОм | 0,0001 мОм | ||
| 0…999,9 мкОм | 0,1 мкОм | 20 A < I ≤ 50 A (200 мВ) | |
| 1,0000…3,9999 мОм | 0,0001 мОм | ||
| 0…999,9 мкОм | 0,1 мкОм | 10 A < I ≤ 20 A (160 мВ) | |
| 1,0000…7,9999 мОм | 0,0001 мОм | ||
| 0…999,9 мкОм | 0,1 мкОм | 10 А (20 мВ) | |
| 1,0000…1,9999 мОм | 0,0001 мОм | ||
| 2,000…19,999 мОм | 0,001 мОм | 10 А (200 мВ) | |
| 20,00…199,99 мОм | 0,01 мОм | 10 А/1 А (2 В/200 мВ) | |
| 200,0…999,9 мОм | 0,1 мОм | 1 А/0,1 А (2 В/200 мВ) | |
| 1,0000…1,9999 Ом | 0,0001 Ом | ||
| 2,000…19,999 Ом | 0,001 Ом | 0,1 А (2 В) | |
| 20,00…199,99 Ом | 0,01 Ом | 10 мА (2 В) | |
| 200,0…1999,9 Ом | 0,1 Ом | 1 мА (2 В) |
| Дополнительные технические характеристики | |
| Питание | |
| Питание измерителя от АКБ | Аккумулятор Li-Ion 7,2 В / 8,8 Ач |
| Питание измерителя от сети: | 187…264 В, 50 Гц, 16 А, 1200 Вт |
| Рабочая температура ЗУ | -20…50 °C |
| Время зарядки АКБ | около 3,5 часов |
| Условия окружающей среды и другие технические данные | |
| Диапазон рабочих температур | -20…50 °C |
| Диапазон температур при хранении | -20…60 °C |
| Влажность | 20…90 % |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP40 питание от сети или от АКБ IP67 с закрытым кейсом |
| Категория электробезопасности | КАТ II / 300 В |
| Температура при поверке | 23 ± 2 °C |
| Влажность при поверке | 40…60 % |
| Макс. сопротивление проводов для тока 10 А | 250 мОм |
| Точность задания измерительного тока | ± 10 % |
| Количество измерений током 10 А от АКБ | 200-250 |
| Время измерения сопротивления: | |
| - резистивный тип объекта | 7-15 сек. |
| - индуктивный тип объекта | ≥ 10 сек. |
| Темп.коэффициент /°C | ± 0,01 % и.в. ± 0,1 е.м.р. |
| Размеры | 401 x 307 x 175 мм |
| Масса | 8,7 кг |
| Дисплей | Графический TFT 800 х 480 |
| Высота над уровнем моря | не более 2000 м |
| Интерфейс | USB, LAN |
| Класс защиты | Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
| Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005) |
Комплектация
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Зажим «Крокодил» изолированный Кельвина К06 | 2 | WAKROKELK06 |
| Зажим «Крокодил» изолированный черный K03 | 2 | WAKROBL30K03 |
| Кабель двухпроводный 3 м | 1 | WAPRZ003DZBB |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой стандарта IEC С19 | 1 | WAPRZZAS1 |
| Кабель токовый 3 м 200 А чёрный I1 | 1 | WAPRZ003BLI1 |
| Кабель токовый 3 м 200 А чёрный I2 | 1 | WAPRZ003BLI2 |
| Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U1 | 1 | WAPRZ003BUBBU1 |
| Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U2 | 1 | WAPRZ003BUBBU2 |
| Температурный зонд ST-3 | 1 | WASONT3 |
| Футляр L12 | 1 | WAFUTL12 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Зажим «струбцина» Кельвина с двухпроводным кабелем | WAZACKEL1 |
| Зонд Кельвина двухконтактный | WASONKEL2OGB |
| Кабель токовый 10 м 200 А чёрный I1 | WAPRZ010BLI1 |
| Кабель токовый 10 м 200 А чёрный I2 | WAPRZ010BLI2 |
| Кабель токовый 15 м 200 А чёрный I1 | WAPRZ015BLI1 |
| Кабель токовый 15 м 200 А чёрный I2 | WAPRZ015BLI2 |
| Кабель токовый 6 м 200 А чёрный I1 | WAPRZ006BLI1 |
| Кабель токовый 6 м 200 А чёрный I2 | WAPRZ006BLI2 |
| Клещи измерительные C-5 | WACEGC5OKR |
| Провод измерительный 10 м с разъёмами «банан» 1 кВ голубой U1 | WAPRZ010BUBBU1 |
| Провод измерительный 10 м с разъёмами «банан» 1 кВ голубой U2 | WAPRZ010BUBBU2 |
| Провод измерительный 15 м с разъёмами «банан» 1 кВ голубой U1 | WAPRZ015BUBBU1 |
| Провод измерительный 15 м с разъёмами «банан» 1 кВ голубой U2 | WAPRZ015BUBBU2 |
| Провод измерительный 6 м с разъёмами «банан» 1 кВ голубой U1 | WAPRZ006BUBBU1 |
| Провод измерительный 6 м с разъёмами «банан» 1 кВ голубой U2 | WAPRZ006BUBBU2 |
| Температурный зонд ST-1 | WASONT1 |
