Трафарет ЭЛИТЕСТ ТФ-200 для расшифровки радиографических снимков

Наличие:
уточняйте
Гарантия:
12 месяцев
Самовывоз:
Ростов-на-Дону
Возможна доставка до адреса
Кейсы поставок
Подробнее
900 ₽
Оперативная доставка
по всей России
Официальный
дилер
Гарантия
производителя
Гарантия
низкой цены
Проведем демонстрацию на вашем объекте
Описание

Трафарет ЭЛИТЕСТ ТФ-200 для расшифровки радиографических снимков (мерный шаблон)

Трафарет ЭЛИТЕСТ ТФ-200 используется при расшифровке радиографических снимков сварных соединений. Параметры обнаруженных дефектов (трещин, непроваров, пор, шлаковых, вольфрамовых и других включений) определяются методом наложения шкал трафарета на снимок, в соответствии с требованиями ГОСТ 7512–82, ГОСТ 23055-78, НП-105-18, ГОСТ Р 50.05.07-2018 и других нормативных документов.

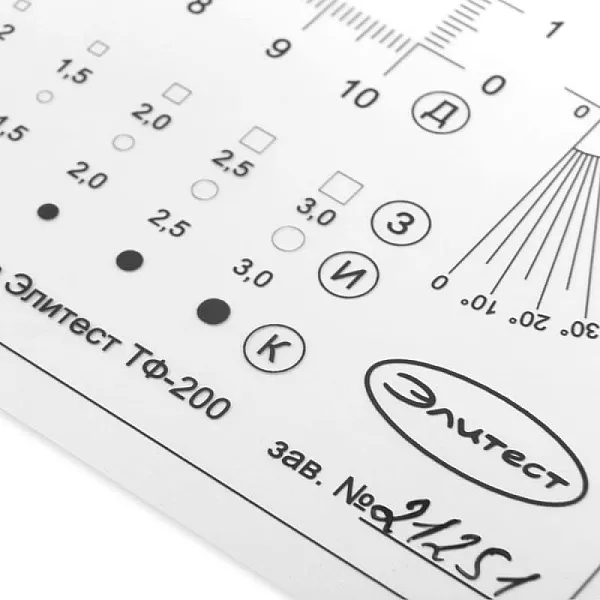

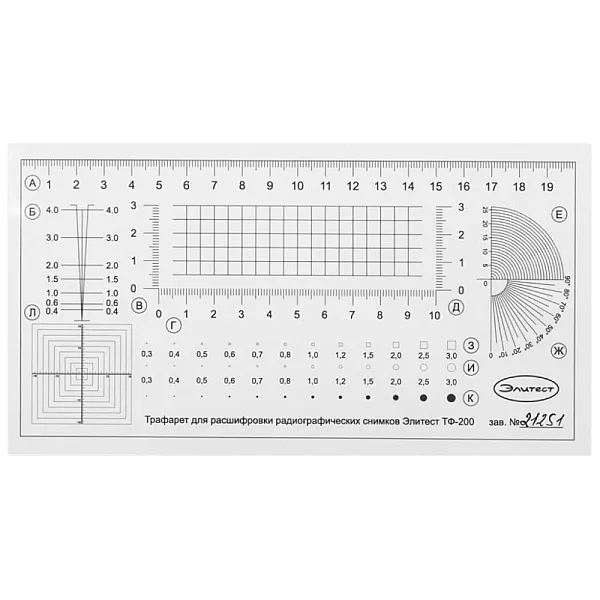

Трафарет изготовлен из гибкой прозрачной плёнки с нанесёнными на нее миллиметровыми шкалами и изображениями окружностей и квадратов определённых размеров.

Применение трафарета существенно упрощает процесс оценки качества сварного соединения.

Проведем демонстрацию оборудования онлайн
Трафарет ЭЛИТЕСТ ТФ-200 для расшифровки радиографических снимков
Характеристики
Предоставим обзор и сравнение прибора с аналогичным оборудованием других производителей
Обозначение шкалы Диапазон измерений Цена деления Погрешность измерений
А 0 ÷ 200,0 мм 1 мм ±0,3 мм
Б 0,4 ÷ 4,0 мм — ±0,25 мм
В 0 ÷ 30,0 мм 1 мм ±0,3 мм
Г 0 ÷ 100,0 мм 1 мм ±0,3 мм
Д 0 ÷ 30,0 мм 1 мм ±0,3 мм
Е 0 ÷ 25 мм 1 мм ±0,2 мм
Ж 0 ÷ 90° 5° ±2,0°
З 0,3 ÷ 3,0 мм — ±0,05 мм
И 0,3 ÷ 3,0 мм — ±0,05 мм
К 0,3 ÷ 3,0 мм — ±0,05 мм
Л −18 ÷ 18 мм 0,2 мм ±0,1 мм

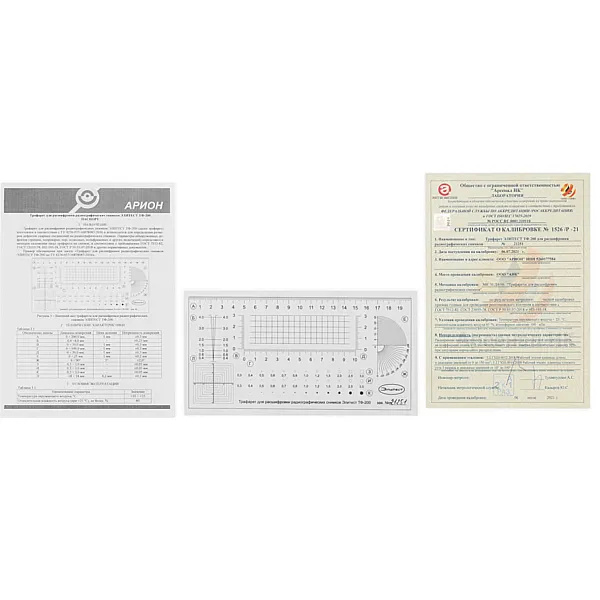

Комплектация
Наименование Количество
Трафарет для расшифровки радиографических снимков ЭЛИТЕСТ ТФ-200 1 шт.
Паспорт и РЭ 1 экз.
Сертификат о калибровке 1 экз.

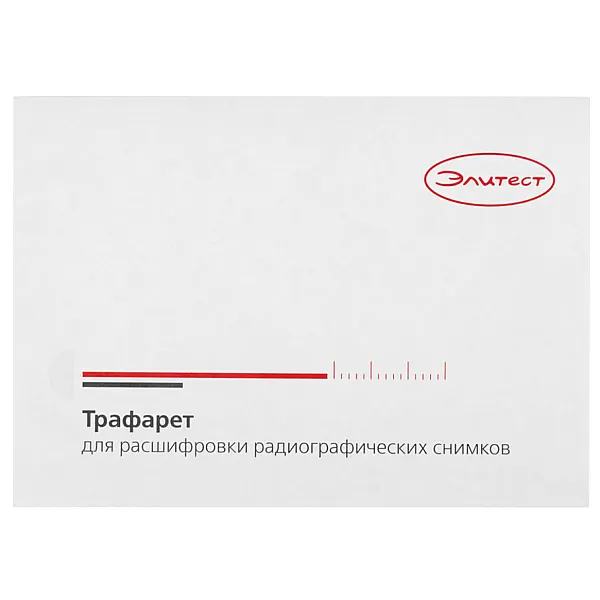

Конверт 1 шт.
