Трассоискатель Сталкер 75-04

Трассоискатель Сталкер 75-04

Комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ

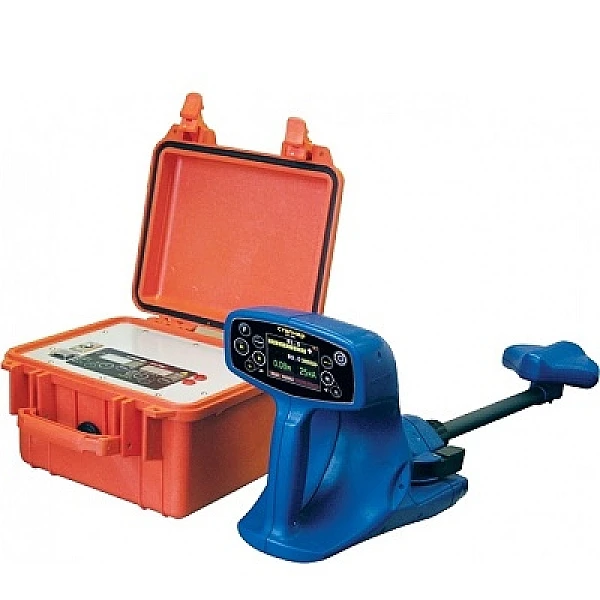

В комплект поставки «Сталкер 75-04» входит генератор ГТ-75 и приемник ПТ-04.

Общие особенности трассопоискового комплекса

• GPS – выноска подземных трасс с последующим наложением на карту
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
• наличие четырех рабочих частот и регулируемая выходная мощность ГТ-75 (от 10 до 75) Вт позволяют эффективно проводить весь комплекс работ
• возможность комплектации датчиками контроля изоляции (контактным и бесконтактным), индукционными клещами, мини-датчиком для отбора кабельных жил

Преимущественные отличия приемника ПТ-04 от аналогов

• высокоинформативный цветной дисплей;
• одновременное отображение на дисплее шкалы максимума, шкалы минимума а также непрерывная индикация глубины залегания и силы тока коммуникации в режиме реального времени;
• функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию при работе в местах с высокой плотностью коммуникаций;
• определение мест повреждения изоляции коммуникаций с одновременным определением её планового положения;
• для более точного и наглядного поиска повреждения изоляции можно использовать функцию определения полярности сигнала по входу «ЗОНД», т.е. в месте повреждения изоляции происходит смена знака «+» на «-» .



ПРИЕМНИК ПТ-04

Режим «ТРАССА»

1. Определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно.
2. Указание направления тока (от генератора / к генератору).
3. Непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты.
4. Функция “острый максимум” объединяет точность режима “минимума” и удобство режима “максимума”.

Режим «ТРАССА-ЗОНД»

1. Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения.
2. Отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник без применения генератора обеспечивает на рабочих частотах:

• «50 Гц»(POWER) – обнаружение силовых кабелей под напряжением;
• «РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц;
• «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
• «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
• «ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.

Запись в память приемника ПТ-04:

• уровня сигналов с магнитных антенн и по входу ЗОНД;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ЗОНД»;
• фазы сигнала по входу «ТРАССА» рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

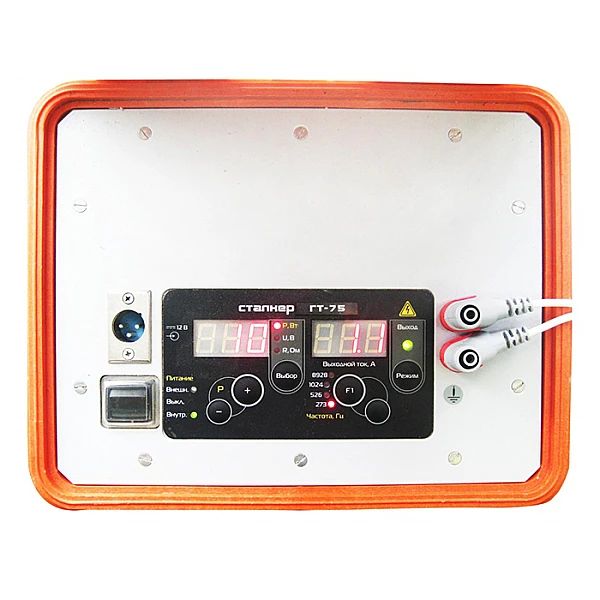

Генератор ГТ-75

Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала Высокая выходная мощность для работы в сложных условиях Автоматическое согласование с нагрузкой для простоты использования Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В) Влагозащищенный, ударопрочный корпус (IP 44)
