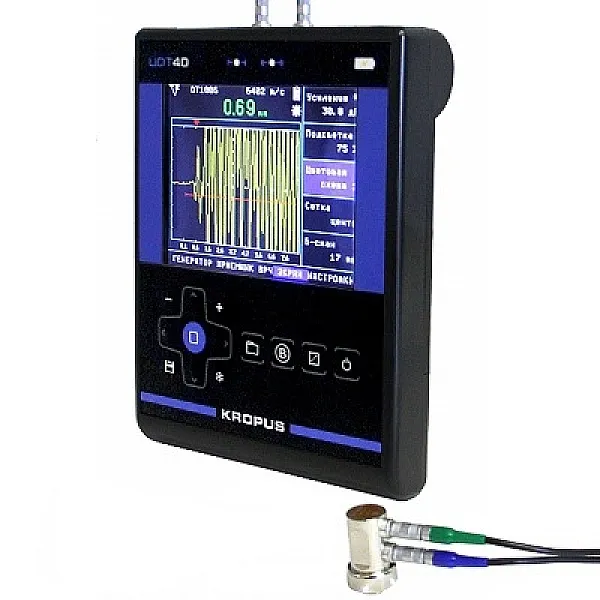

УДТ-40 ультразвуковой толщиномер с А-сканом

УДТ-40 ультразвуковой толщиномер с А-сканом

Ультразвуковой толщиномер УДТ-40 - современный высокотехнологичный ультразвуковой толщиномер, не имеющий аналогов среди российских приборов. В нём реализованы такие возможности контроля толщины как измерение толщины металла под покрытием, ЭМА контроль, высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо".
Наличие A-скана и B-скана существенно повышает скорость и качество анализа, позволяет избежать распространенных ошибок измерений (например, удвоение показаний), позволяет получить профиль дна изделия.
Прибор работает с любыми ультразвуковыми преобразователями с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.

Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №31416-11 и допущен к применению в Российской Федерации.

Толщиномер УДТ40 (UDT40) предназначен для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях. Встроенные контуры согласования в сочетании с тремя степенями электрического демпфирования делают возможным измерение любыми совмещенными и раздельно-совмещенными преобразователями с частотами 0,5−15 МГц.

ПРЕИМУЩЕСТВА УДТ-40:

• цветной дисплей с TFT-матрицей 320 х 240
• световая и звуковая сигнализация брака
• широкополосный усилитель 0,5−15 МГц
• регулировка усиления в диапазоне 90 дБ
• наличие А-, В-скана (для визуализации профиля изделия)
• регистрация минимальных значений толщины
• сохранение результатов измерений для дальнейшего анализа и обработки (общая емкость запоминающего устройства для результатов: более 90000 единичных измерений, или более 500 результатов В-сканирования)
• относительная погрешность измерения толщины – менее 1%
• средняя наработка на отказ - не менее 2500 часов
• время автономной работы (емкость аккумулятора 7 А/час) - не менее 8 часов
• функция заморозки, позволяющая зафиксировать на экране мгновенное значение измерения и А-развертку
• возможность создавать до 512 файлов результатов измерений и до 512 файлов результатов В-сканирования
• Удобная система калибровки и настройки на образец, не требующая ручного ввода скорости звука в материале
• Возможность сохранения до 99 пользовательских настроек толщиномера

РЕЖИМЫ ИЗМЕРЕНИЯ:

Режим записи – в этом режиме скрыты все меню и настройка прибора, но открыт файл для записи результатов измерений. Подходит для задач, где требуется большое число измерений и необходимость сохранения результатов измерений
Режим В-сканирования – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины
Режим измерения – прибор измеряет толщину и отображает на экране А-развертку и измеренное значение. Подходит для задач, где не требуется сохранение результатов, а также для настройки прибора
В дополнение к этим режимам, толщиномер производства Кропус, UDT-40 может также находиться в нескольких дополнительных режимах: Создание файла, Удаление файла, Загрузка конфигурации, Сохранение конфигурации, Режим калибровки.
