УКЛ-32-16К- Установка ручного контроля листового проката
Установка механизированного ультразвукового неразрушающего контроля УКЛ-32-16К предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров и толщин.. Контроль проводится при одностороннем доступе к изделию.

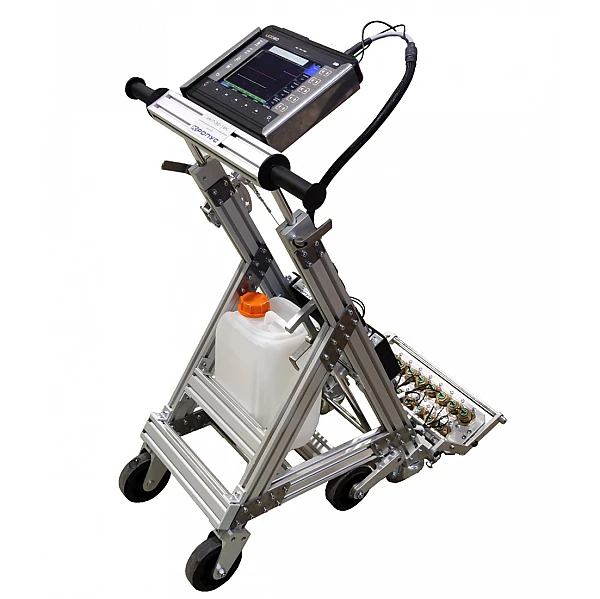

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, коммутатор и система подачи акустической жидкости.
Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг
Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ. В качестве коммутатора используется высокоскоростной 16-ти канальный электронный коммутатор для дефектоскопов серии УСД-60.
Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
| Ширина акустического блока | 320 мм |
| Толщина контролируемого листа | от 3 до 400 мм, зависит от применяемых преобразователей и выявляемого отражателя |
| Максимальная скорость сканирования | до 30 м/мин (с шагом 6 мм), до 5 м/мин (с шагом записи 1мм) |
| Производительность | до 500 м2/час |
| Количество каналов контроля | 16 |
| Регулировка усиления | независимая для каждого канала |
| Частота используемых преобразователей | от 0,5 до 15 МГц |
| Объем данных сканирования, запоминаемых в терминале | 1 Гб |
| Наличие электронных маркеров стыковки дефектограмм секторов | есть |
| Шероховатость поверхности изделия | не хуже Rz80 |
| Эквивалентный диаметр выявляемых отражателей | не менее 3 мм |
| Режим отображения оперативной информации | А-скан, С-скан |
| Результаты контроля | дефектограмма изделия с привязкой к координатам, протокол контроля |
| Диапазон рабочих температур | от +5º C до +50° C (без применения низкотемпературных жидкостей) |
| Размер (В x Ш x Д) | 1400 мм x 400 мм x 400 мм |
| Масса | 15 кг |
