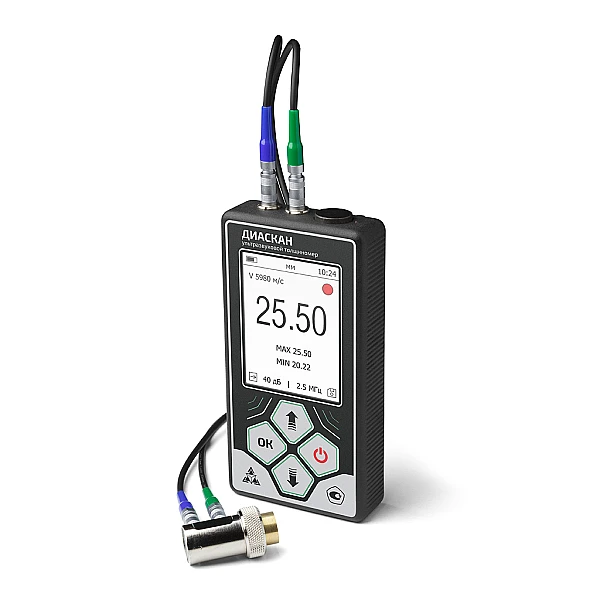

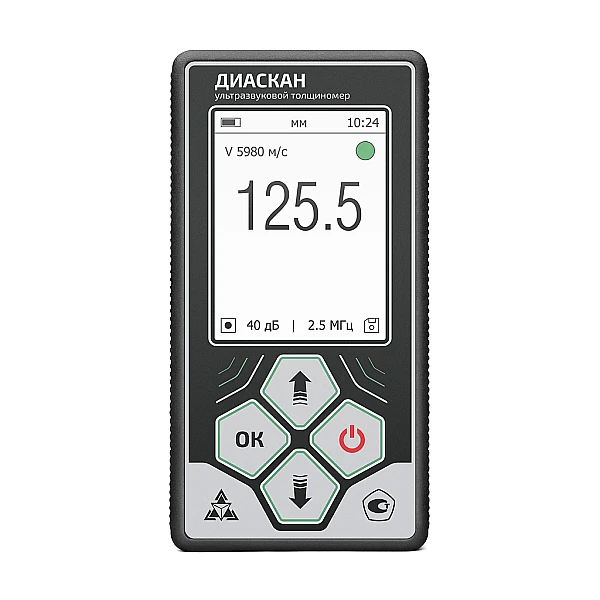

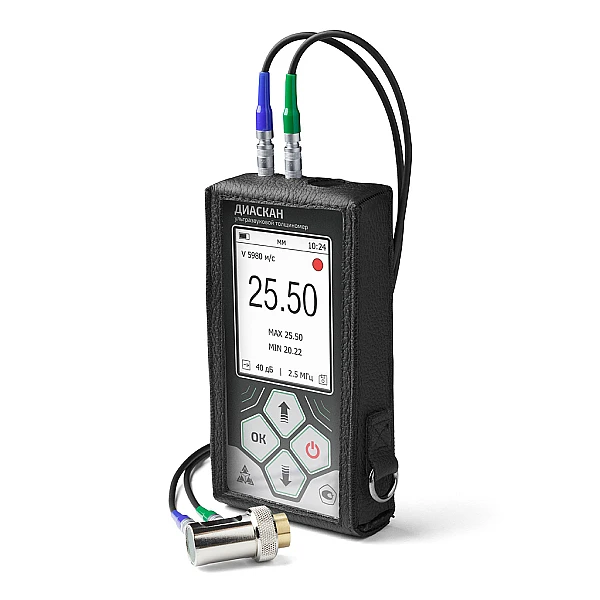

Ультразвуковой толщиномер ДИАСКАН
Назначение
Толщиномер предназначен для измерения толщины изделий, изготовленных из материалов с затуханием ультразвуковых колебаний, позволяющим получить эхо-сигналы, отраженные от конструкционных поверхностей с использованием ультразвуковых пьезопреобразователей по ГОСТ 26266.

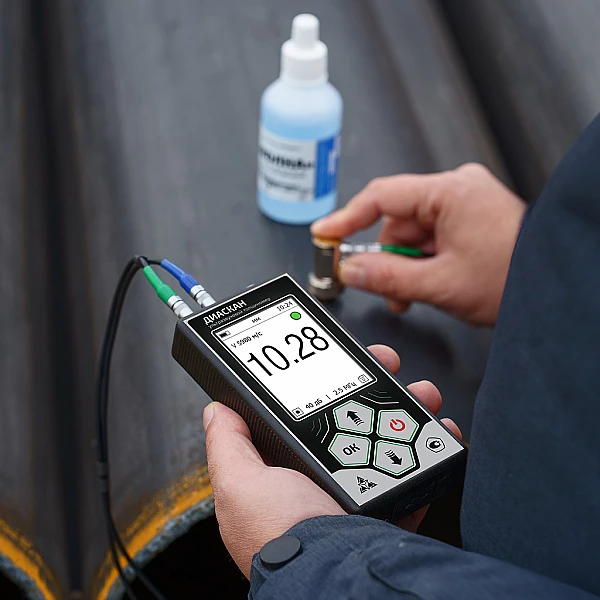

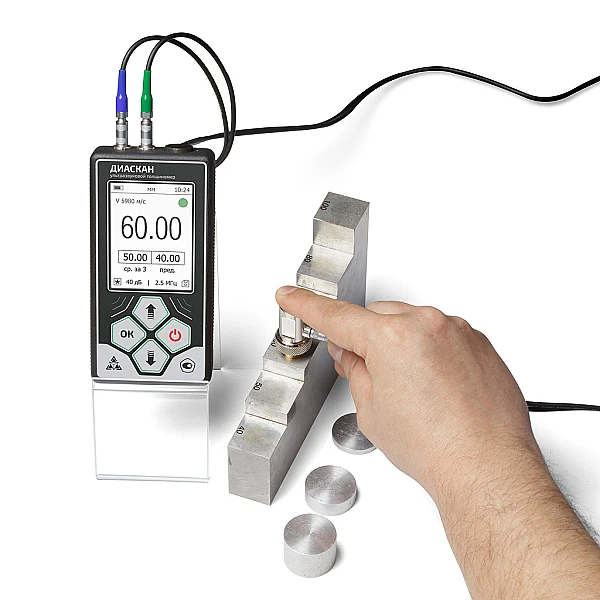

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

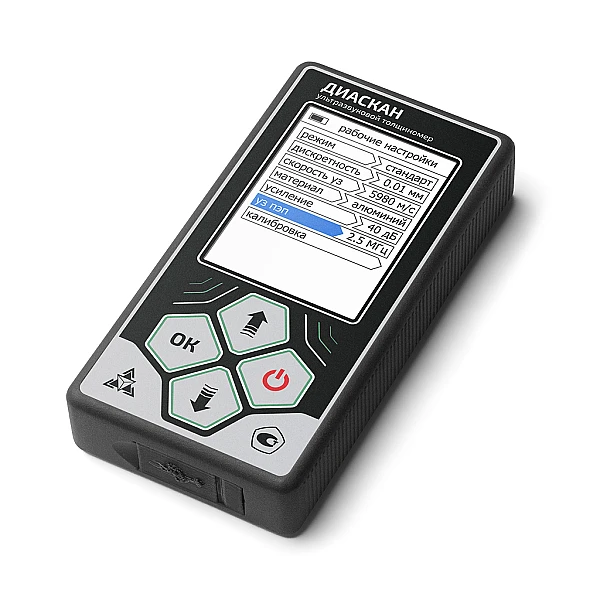

Для ультразвукового толщиномера Диаскан доступны следующие режимы: «СТАНДАРТ», «СКАН», «ПРОФ»:
Режим «СТАНДАРТ» - Данный режим предназначен для проведения однократных измерений.
Режим «СКАН» - Данный режим предназначен для проведения непрерывного измерения толщины.
Режим «ПРОФ» - Данный режим предназначен для определения среднеарифметического значения измеряемой толщины, за установленное количество измерений.
По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению ГОСТ Р 52931-2008. По устойчивости к воздействию вибраций прибор соответствует группе исполнения N2 ГОСТ Р 52931-2008.
Прибор не содержит драгоценных материалов.
|
Наименование параметра |
Значение |
|
Предел допускаемой основной погрешности при измерении толщины, δн, мм |
± (0,05 + 0,01·dx), где dx – толщина измеряемого образца, мм |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм |
± 0,10 ± 0,15 |
|
Дискретность |
0,1 или 0,01 |
|
Коэффициент усиления входного тракта |
до 100 дБ, с шагом 1 дБ |
|
Память, не менее |
8 Гб |
|

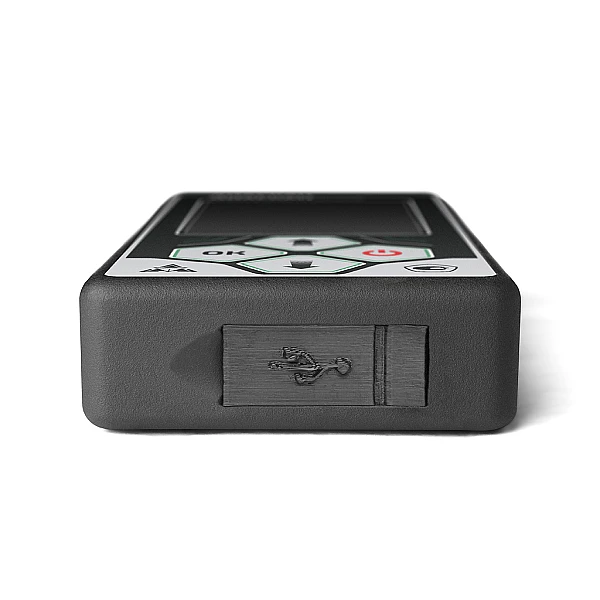

Интерфейс подключения к ПК |
USВ |
|
Питание: внешний блок питания от сети переменного тока встроенный |
220 В, 50 Гц, с вых. Напряжением 5В Li-Pol аккумулятор |
|
Время непрерывной работы от встроенного аккумулятора, не менее |
6 часов |
|
Габаритные размеры электронного блока (Д х Ш х В), не более, мм |
130х68х25 |
|
Рабочий температурный диапазон |
от -25°C до +50°C |
|
Масса с преобразователем, не более, кг |
0,4 |
Диапазоны измерения толщины при работе с различными преобразователями:
|

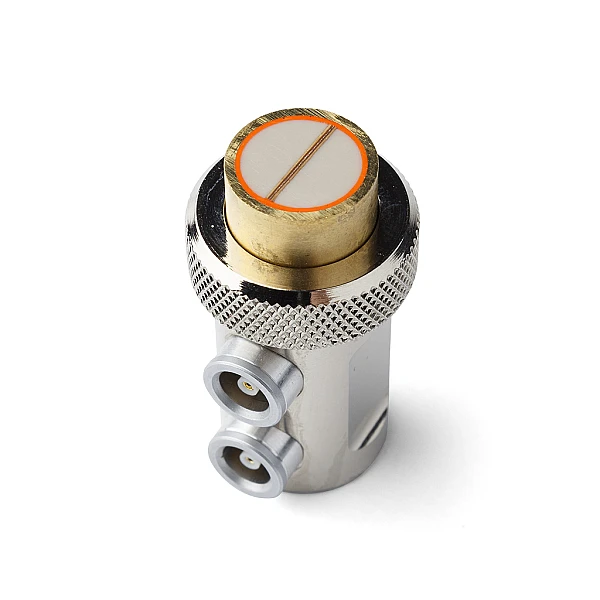

Тип преобразователя |
Диапазон контроля по стали 40Х13, мм |
|

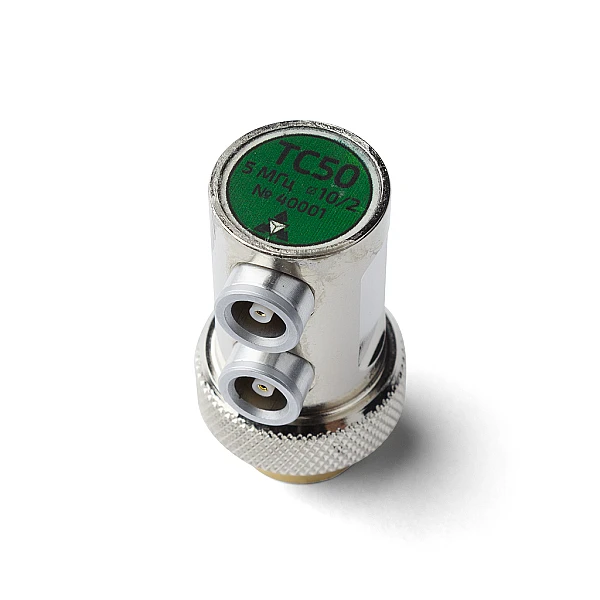

ТС50 |
1,5 – 300 |
|
ТС25 |
3,0 – 300 |
|
ТС10 |
0,5 – 30 |

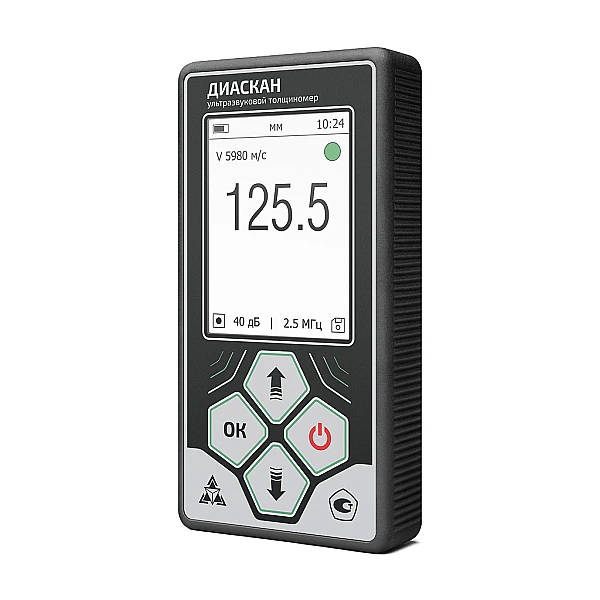

| Блок электронный | 1 шт. |

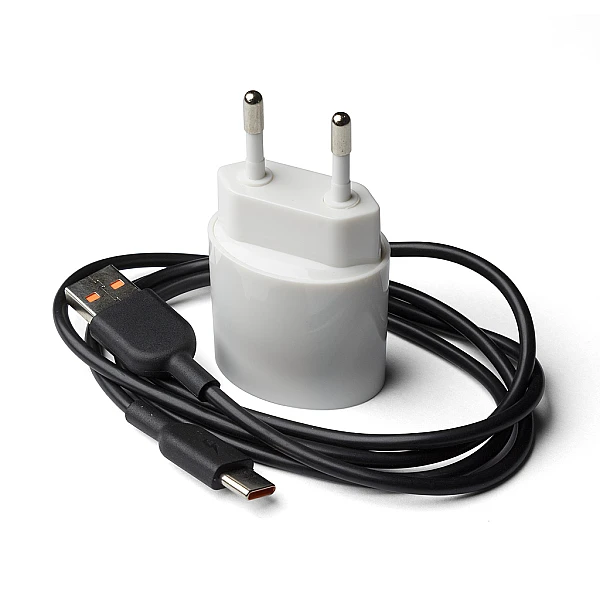

| Блок питания | 1 шт. |
| Преобразователи ультразвуковые | по заказу |

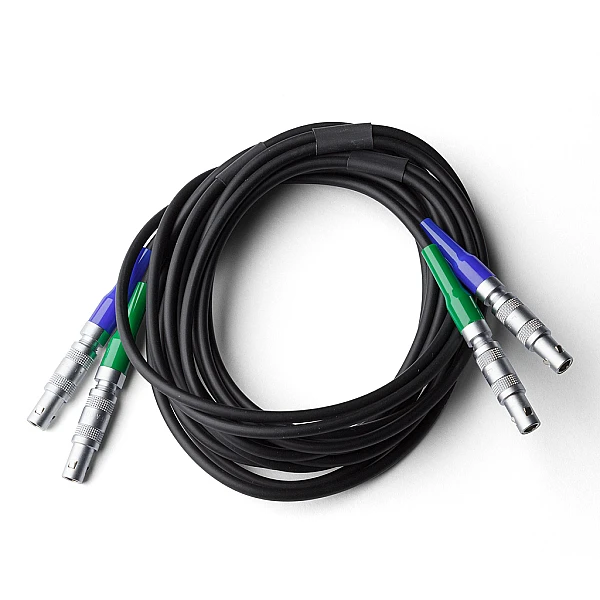

| Кабель подключения преобразователя | 1 шт. |
| Кабель подключения к ПК | 1 шт. |

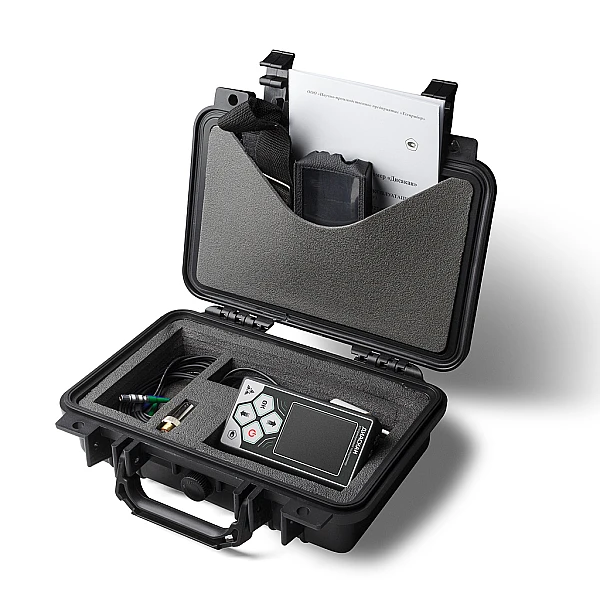

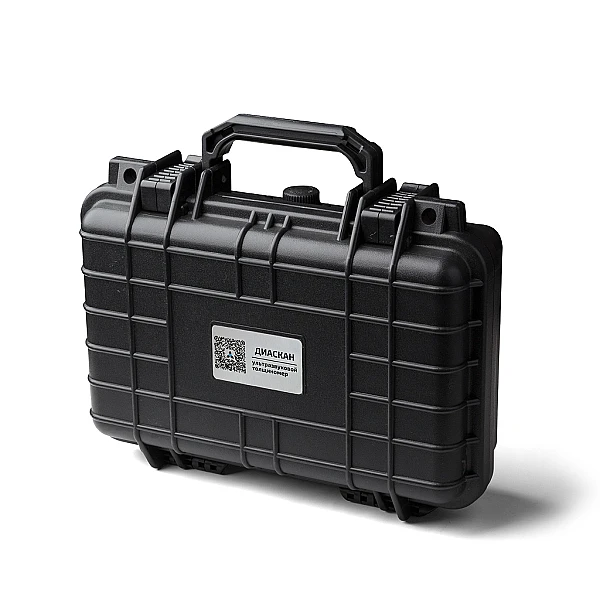

| Кейс для транспортировки и хранения | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
