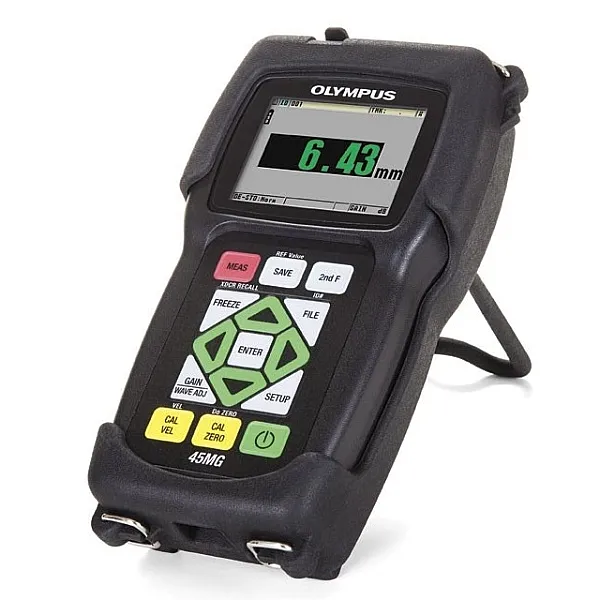

Ультразвуковой толщиномер Olympus NDT 45MG

Ультразвуковой толщиномер Olympus NDT 45MG

Прибор 45MG  - усовершенствованный ультразвуковой толщиномер, оснащенный стандартными функциями и дополнительным программным обеспечением для измерения толщины. Этот уникальный прибор совместим со всеми двух- и одноэлементными преобразователями производства Olympus, тем самым являясь комплексным решением практически во всех случаях контроля.
В своей базовой конфигурации ультразвуковой толщиномер 45MG - очень простой в использовании прибор, требующий минимальной подготовки оператора для использования самых распространенных функций прибора. Однако, с дополнительными опциями ПО и преобразователями 45MG становится более усовершенствованным прибором и его применение далеко выходит за рамки простого толщиномера. Кроме того, большинство опций возможно приобрести по отдельности, во время покупки прибора или позже, по мере необходимости.

• Раздельно-совмещенные преобразователи для коррозионного мониторинга
• Одноэлементные преобразователи для высокоточных измерений толщины

Стандартные функции 45MG

В своей базовой конфигурации 45MG - очень простой в использовании прибор, требующий минимальной подготовки оператора для использования самых распространенных функций прибора. Однако, с дополнительными опциями ПО и преобразователями 45MG становится более усовершенствованным прибором и его применение далеко выходит за рамки простого толщиномера. Кроме того, большинство опций возможно приобрести по отдельности; во время покупки прибора или позже, по мере необходимости.

• Совместимость со всеми раздельно-совмещенными преобразователями производства Olympus при измерении толщины металлических изделий, покрытых изнутри слоем коррозии
• Режим Мин/Макс
• Два режима сигнализации
• Дифференциальный режим
• Временной B-скан
• Коэффициент утонения
• Настройка усиления (стандартное, высокое и низкое)
• Пароль для блокировки прибора

Дополнительные характеристики 45 MG

От простого коррозионного толщиномера до многофункционального высокоточного измерителя толщины нажатием всего нескольких клавиш. 45MG является универсальным толщиномером в области неразрушающего контроля с возможностью выбора пяти дополнительных программных опций, активируемых с помощью кода.

• Эхо-эхо / Thru-Coat®:  В режиме Эхо-эхо отображается действительная толщина металла, а толщина покрытия игнорируется. В режиме Thru-Coat прибор может отображать как толщину металла, так и толщину покрытия на основании введенных значений скорости ультразвука в металле и в покрытии. Эта функция устраняет необходимость удаления краски или покрытия с поверхности детали.

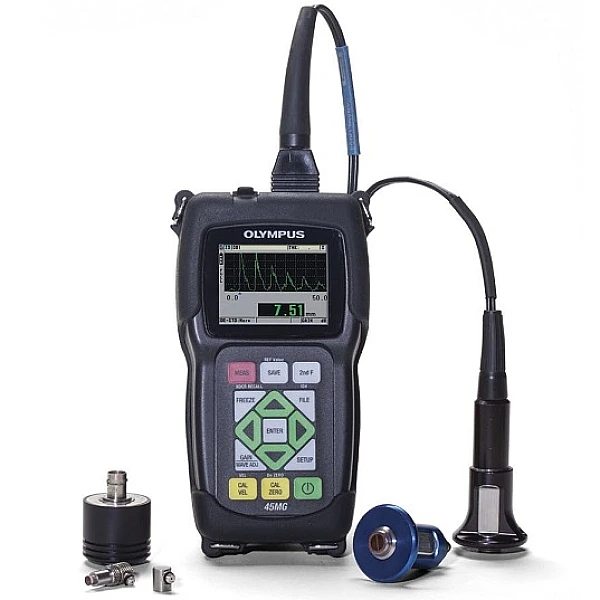

• Дополнительное ПО для одноэлементных датчиков:  Обеспечивает точность измерений толщины многих материалов, включая металлы, пластмассу, композитные материалы, стекло и керамику. Совместим с одноэлементными преобразователями Microscan с диапазоном частоты от 2,25 МГц до 30 МГц.
• Повышенное проникновение для одноэлементных датчиков:  Для измерения толщины толстых изделий или изделий, выполненных из материалов с высокой степенью затухания ультразвука, таких как стекловолокно или литой металл. Совместим с одноэлементными преобразователями Microscan с диапазоном частоты от 0,5 МГц до 30 МГц. Данная опция включает в себя дополнительную опцию поддержки одноэлементных датчиков.
• Регистратор данных:  45MG имеет внутренний полнофункциональный буквенно-цифровой регистратор данных с двусторонней передачей информации. Этот регистратор позволяет собирать и передавать значения измерений толщины и А-сканы. Включает интерфейсную программу GageView:™приложение, работающее в ОС Windows.
• Изображение A-скан с возможностью настройки формы сигнала:  Дополнительный режим A-скан в реальном времени позволяет оператору просматривать форму ультразвукового сигнала (или А-скан) прямо на экране прибора, контролировать показания измерений толщины и вручную изменять параметры настройки усиления или бланкирования для обеспечения максимальной точности измерений при работе в сложных условиях. Эта полезная опция включает также ручную настройку усиления, расширенное бланкирование, бланкирование первого эхо-сигнала, диапазон и задержку.

MG-45 создан для работы в сложных условиях

• Герметизирован согласно IP67
• Взрывоопасная атмосфера: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
• Испытания на устойчивость к ударам: MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
• Испытания на устойчивость к вибрации: MIL-STD-810G, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.
• Широкий диапазон рабочих температур
• Защитный резиновый чехол с подставкой (опция)

Простота эксплуатации толщиномера 45MG

• Простая клавиатура, на которой можно работать правой или левой рукой
• Понятный интерфейс с прямым доступом ко всем функциям
• Внутренняя и внешняя карты памяти MicroSD
• Порт передачи данных USB
• Буквенно-цифровой регистратор данных с возможностью записи до 475 000 значений толщины или 20 000 А-сканов
• Заводские/пользовательские настройки для одноэлементных датчиков (опция)
• Возможность блокировки прибора с помощью пароля
• Цветной трансфлективный QVGA дисплей с настройками для использования в помещении и на открытом воздухе обеспечивает отличное качество изображения

Измерение толщины металлов, покрытых изнутри слоем коррозии

Использование раздельно-совмещенных датчиков
Одним из основных применений 45MG является измерение остаточной толщины труб, резервуаров, сосудов высокого давления, корабельных корпусов и других конструкций, подверженных коррозии или эрозии. Для этих целей чаще всего используются раздельно-совмещённые датчики.

• Автоматическое распознавание стандартных раздельно-совмещенных датчиков серии D79X
• Возможность проведения калибровки в условиях дублирующегося эхо-сигнала
• Опция Эхо-Эхо / THRU-COAT®
• Измерения при высокой температуре (до 500 °C)

В-скан (поперечное сечение)
Функция В-скана в 45MG представляет результаты контроля в виде поперечного сечения объекта контроля. Эта стандартная функция полезна для прослеживания изменения значений толщины в процессе перемещения датчика. B-скан активируется при контакте преобразователя с поверхностью материала. Функция МинСтоп используется для фиксации минимальной толщины контролируемой зоны. Регистратор данных 45MG (опция) способен сохранять до 10 000 значений толщины в одном B-скане.

Высоконагретые поверхности
45MG идеально подходит для измерения толщины на горячих поверхностях (до 500 ºC) с использованием преобразователей серии D790 (D790, D790-SM, D790-RL и D790-SL). Функция компенсации нуля прибора 45MG обеспечивает точность измерений на горячих поверхностях путем компенсации изменения температуры в линии задержки датчика за счет теплового дрейфа.
