Измерение твердости 90–450 HB, 20–70 HRC, 240–940 HV за 2 с с памятью 12 900 и USB.Измерение твердости 90–450 HB, 20–70 HRC, 240–940 HV за 2 с с памятью 12 900 и USB.

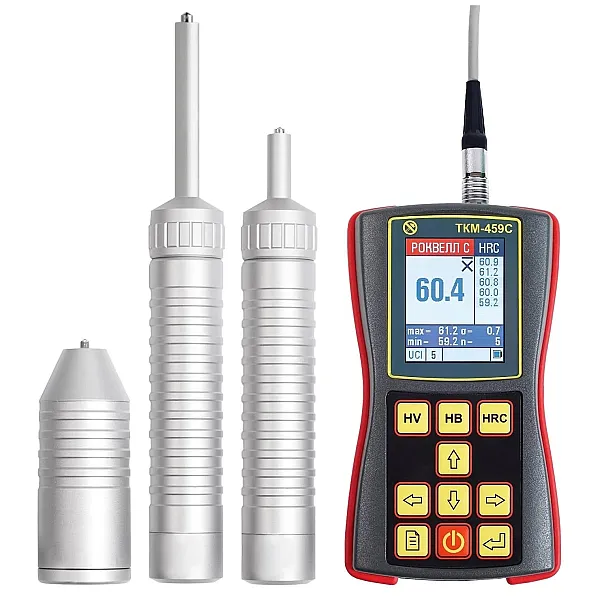

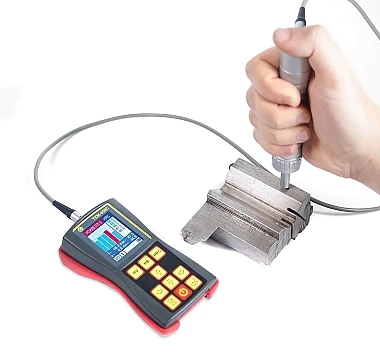

Ультразвуковой твердомер ТКМ-459С «Максимум» производства НПП «Машпроект» — это портативный высокоточный прибор для оперативного измерения твердости металлов и металлических изделий.
Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.

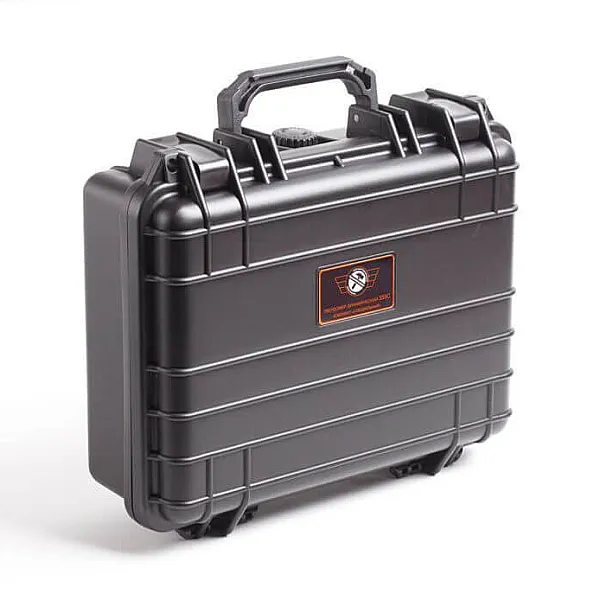

УЗ твердомер ТКМ-459C «Максимум» поставляется в ударопрочном чемодане; в комплектации в числе дополнительных датчиков имеется датчик типа «AL» с удлиненным наконечником (65 мм) для контроля твердости в труднодоступных местах.
ТКМ-459C внесен в Госреестр СИ Российской Федерации. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
— дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
— дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

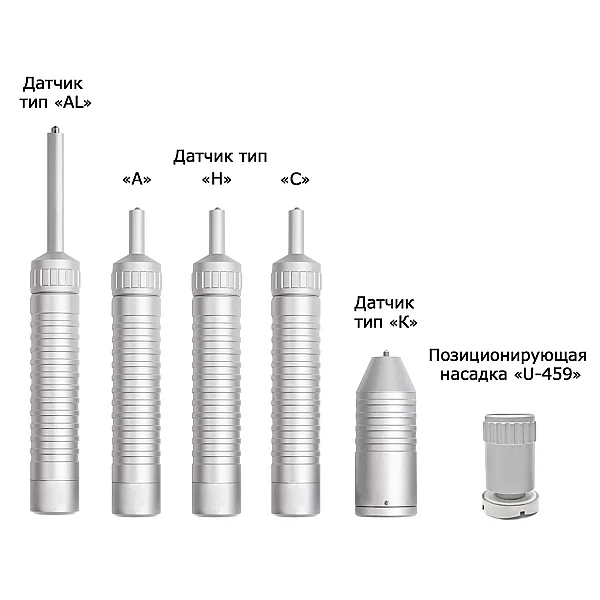

| Фото датчиков | Тип датчика/нагрузка | *Масса/толщина/шероховатость изделия |
Длина/диаметр |
Применение |
 |
«А» 50H (5 кг) |
1 кг/3 мм/Ra 1,6 | 145/26 мм | Решение основной массы задач контроля |
|
«H» 10H (1 кг) |
1 кг/2 мм/Ra 0,8 | 145/26 мм | Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) | |
|
«С» 100H (10 кг) |
1 кг/4 мм/Ra 3,2 | 145/26 мм | Изделия с шероховатостью поверхности до 5 класса | |
 |
«К» 50H (5 кг) |
1 кг/3 мм/Ra 1,6 | 76/33 мм | Контроль внутри ёмкостей, труб диаметром от 80 мм и в других труднодоступных местах |
 |
«AL» 50H (5 кг) |

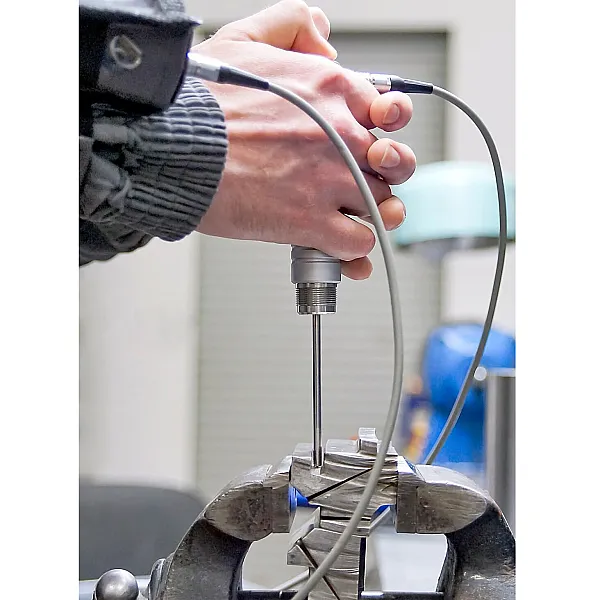

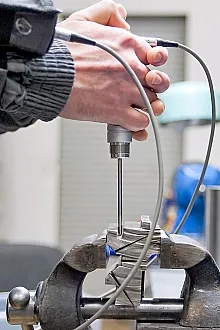

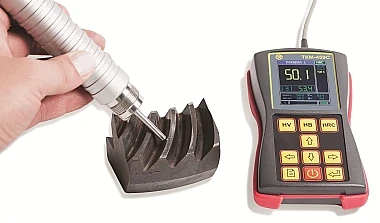

1 кг/3 мм/Ra 1,6 | 190/26 мм | Контроль твердости в труднодоступных местах (изделия с зубьями, пазами, выемками) |

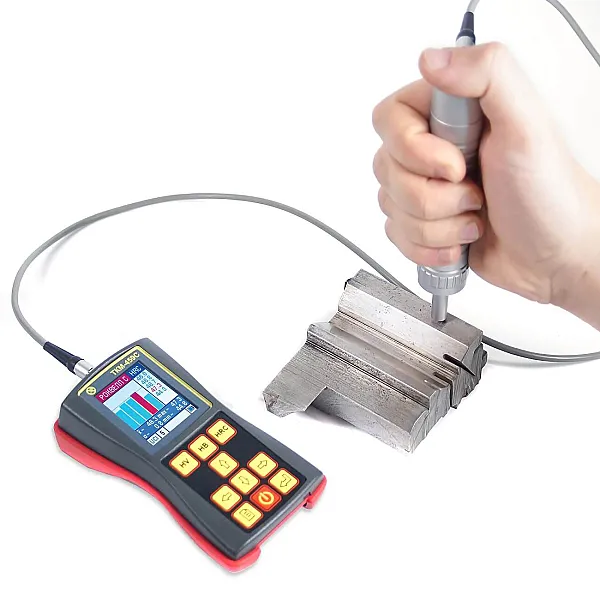

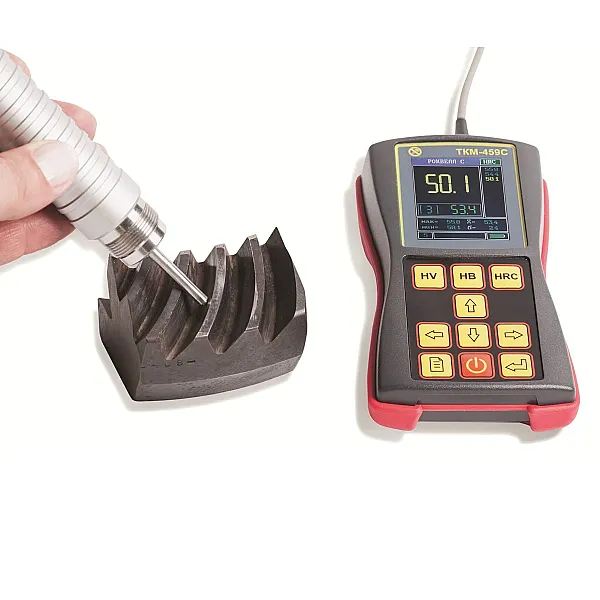

Ультразвуковой твердомер ТКМ-459C успешно применяется в лабораторных, производственных или полевых условиях.
| Масса более 1 кг, толщина более 2 мм | дополнительная подготовка не требуется |
| Масса менее 1 кг | изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Толщина менее 2 мм | изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость поверхности 1,6 Ra | обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений |
| Режим измерения | Отображение результатов измерений | Применение |
| по основным шкалам | основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | измерение твердости основной массы контролируемых изделий |
| с использованием дополнительных калибровок к основным шкалам | по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов |
| по дополнительным шкалам (определяются пользователем или добавляются производителем) | шкалы программируются самим пользователем | решение специальных задач |
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерений твердости по основным шкалам | |
| по Бринеллю | 90 - 450 НВ |
| по Роквеллу С | 20 - 70 HRC |
| по Виккерсу | 240 - 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: | |
| по Бринеллю | |
| в диапазоне (90...150) НВ | ±10 НВ |
| в диапазоне (150...300) НВ | ±15 НВ |
| в диапазоне (300...450) НВ | ±20 НВ |
| по Роквеллу С | ±2 HRC |
| по Виккерсу | |
| в диапазоне (240...500) HV | ±15 HV |
| в диапазоне (500...800) HV | ±20 HV |
| в диапазоне (800...940) HV | ±25 HV |
| Диаметр площадки на поверхности изделия для установки датчика |
- от 1 мм на плоскости, - от 5 мм в глухом отверстии (пазу) |
| Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы |
| Количество дополнительных шкал | 3 |
| Время одного замера твердости | 2 сек. |
| Число замеров для вычисления среднего значения | 1–99 |
| Емкость памяти результатов измерений | 12 900 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Связь с компьютером | USB |
| Питание | Встроенный аккумулятор Li-Po 3,7В 1100 мА/ч |
| Размеры электронного блока твердомера | 121x69x41 мм |
| Масса электронного блока твердомера | 300 г |
| Масса штатного датчика «А» | 150 г |
| Диапазон рабочих температур | -15 ... + 35 °С |
| Наличие драгоценных металлов | Отсутствуют |
| Гарантийный срок эксплуатации | 32 месяца с даты продажи, но не более 36 месяцев с даты выпуска |
| Межповерочный интервал твердомера | 1 год |
|
Составляющие комплекта |
«Максимум» |
| Электронный блок твердомера со встроенным аккумулятором | х |
| Датчик тип «А» (50Н) штатный | х |
| Датчик тип «Н» (10Н) | х |
| Датчик тип «С» (100Н) | х |
| Датчик тип «К» (50Н) | х |
| Датчик тип «AL» (50Н) с наконечником 53 мм | х |
| Насадка «U-459» для криволинейных и цилиндрических поверхностей | х |
| Соединительный кабель | 2 шт. |
| Контрольный образец твердости по шкале HRC |
|
| Комплект мер твердости МТР (ГОСТ 9031) | х |
| Смазка притирочная «Циатим-201» | х |
| Стенд измерительный Т4 |
|
| Аккумуляторная шлифовальная машинка |
|
| Зарядное устройство | х |
| Диск с ПО | х |
| Руководство по эксплуатации (совмещенное с паспортом) | х |
| USB-кабель для ПК | х |

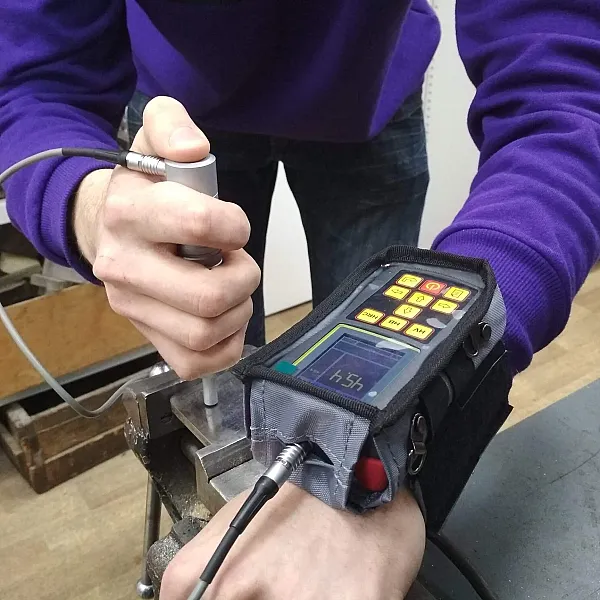

| Защитный чехол и манжета для размещения прибора на руке оператора | х |
| Сумка для переноски и хранения |
|
| Специализированный кейс для переноски и хранения | х |
