Ультразвуковой и динамический методы, память 12 900 замеров, USB, 7 датчиков для разных условий контроля.Ультразвуковой и динамический методы, память 12 900 замеров, USB, 7 датчиков для разных условий контроля.
Твердомер ТКМ-459С производства НПП «Машпроект» теперь поставляется в новой комплектации — «Универсальный» и «Универсальный+».
В данных комплектах поставки к электронному блоку ультразвукового твердомера ТКМ-459С можно подключить дополнительные динамические датчики, что делает Ваши возможности практически неограниченными!

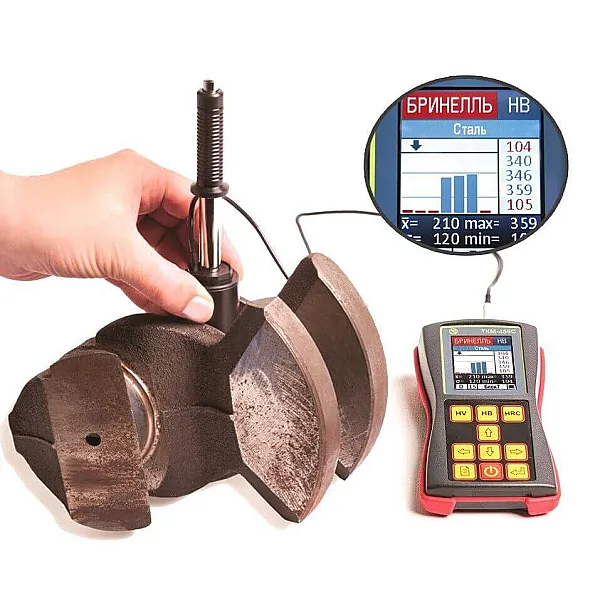

Работая с комплектом «Универсальный» или «Универсальный+», Вы сможете использовать все преимущества 2-х методов твердометрии:
Расширенная версия комплекта «Универсальный+» включает позиционирующие насадки для ультразвуковых и динамических датчиков, а также контрольные образцы твердости.
Этот комплект позволит Вам контролировать твердость изделий из металлов и сплавов от самых легких и миниатюрных до тяжелых и крупногабаритных, имеющих поверхность любой кривизны и шероховатости.
ТКМ-459C внесен в Госреестр СИ Российской Федерации. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
| Фото датчиков | Тип датчика/нагрузка | *Масса/толщина/шероховатость изделия |
Длина/диаметр |
Применение |

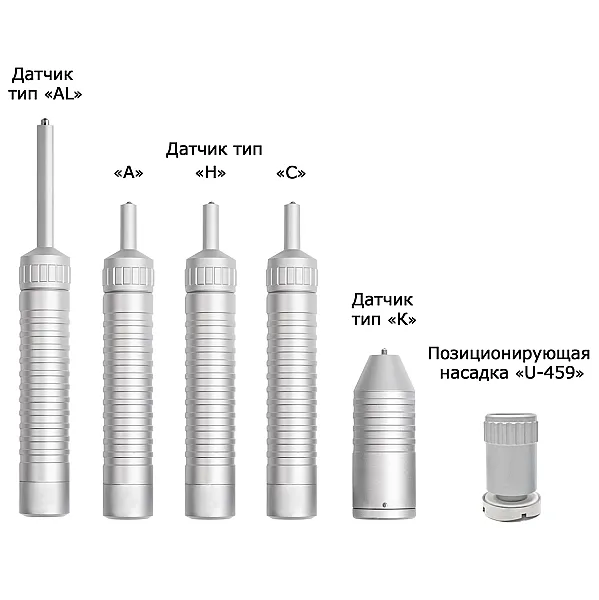

| УЛЬТРАЗВУКОВОЙ МЕТОД | ||||
 |

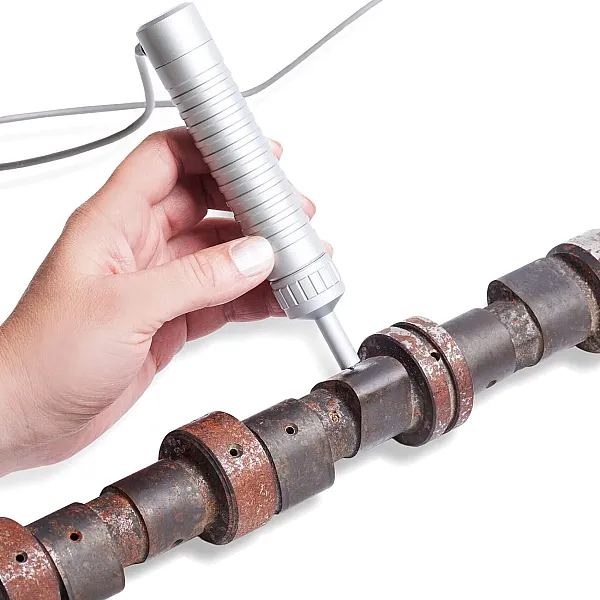

«А» 50H (5 кг) |
1 кг/3 мм/Ra 1,6 | 145/26 мм | Решение основной массы задач контроля |
|
«H» 10H (1 кг) |
1 кг/2 мм/Ra 0,8 | 145/26 мм | Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) | |
|
«С» 100H (10 кг) |
1 кг/4 мм/Ra 3,2 | 145/26 мм | Контроль изделий с плохо подготовленной поверхностью | |
 |
«К» 50H (5 кг) |
1 кг/3 мм/Ra 1,6 | 76/36 мм | Контроль внутри труб, ёмкостей и в других труднодоступных местах. |
 |
«AL» 50H (5 кг) |
1 кг/4 мм/Ra 1,6 | 190/26 мм | Контроль твердости в труднодоступных местах (длина наконечника 65 мм) |

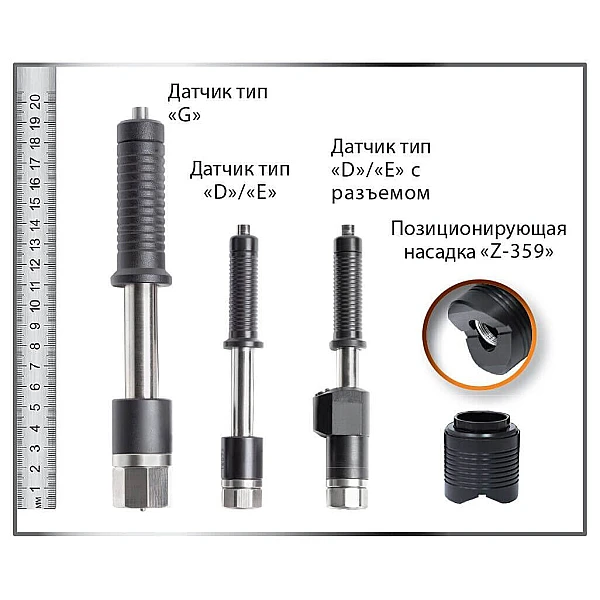

| ДИНАМИЧЕСКИЙ МЕТОД | ||||
 |

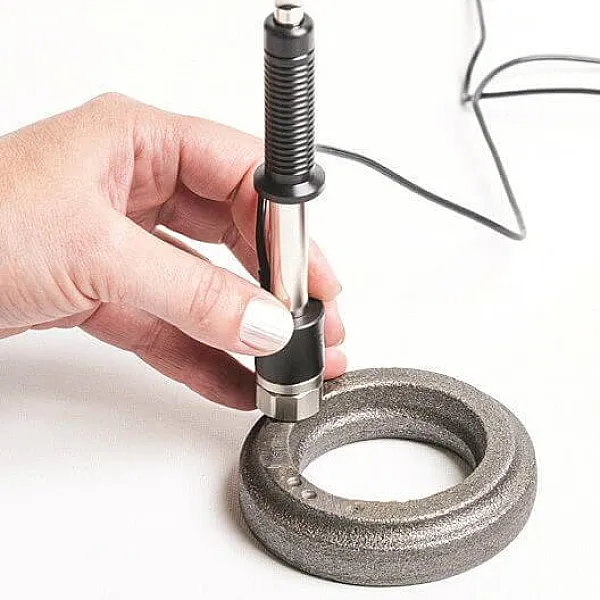

«D» | 3 кг/6 мм/Ra 3,2 | 138/21 мм | Решение основной массы задач контроля |
| «E» | 3 кг/6 мм/Ra 3,2 | 138/21 мм | Датчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости | |
 |
«G» | 6 кг/55 мм/Ra 7,2 | 200/29 мм |
Контроль твердости глубинных слоев изделия; материалов с высокой структурной неоднородностью (чугуны, бронза и т.д.) Ожидаемая твердость изделия - не более 450 НВ. |
*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
| Ультразвуковой метод | Динамический метод | |
| Диапазон измерений твердости по основным шкалам: | ||
| по Бринеллю | 90 - 450 НВ | |
| по Роквеллу С | 20 - 70 HRC | |
| по Виккерсу | 240 - 940 HV | |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: | ||
| по Бринеллю: | ||
| в диапазоне (90...150) НВ | ±10 НВ | |
| в диапазоне (150...300) НВ | ±15 НВ | |
| в диапазоне (300...450) НВ | ±20 НВ | |
| по Роквеллу С | ±2 HRC | |
| по Виккерсу: | ||
| в диапазоне (240...500) HV | ±15 HV | |
| в диапазоне (500...800) HV | ±20 HV | |
| в диапазоне (800...940) HV | ±25 HV | |
| Диаметр площадки на изделии для установки датчика |
Для ультразвукового датчика: — от 1 мм на плоскости, — от 5 мм в глухом отверстии (пазу) |
Для динамического датчика: от 7 мм на плоскости |
| Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы | |
| Количество дополнительных шкал | 3 | |
| Время одного замера твердости | 2 сек. | |
| Число замеров для вычисления среднего значения | 1–99 | |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 | |
| Емкость памяти результатов измерений | 12 900 | |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 | |
| Сигнал о выходе результата измерения за допустимые границы | есть | |
| Связь с компьютером | USB | |
| Питание | LI-ion аккумулятор (встроен в прибор) | |
| Размеры электронного блока твердомера | 121x69x41 мм | |
| Масса электронного блока твердомера | 300 г | |
| Диапазон рабочих температур | -15 ... + 35 °С | |
| Наличие драгоценных металлов | Отсутствуют | |
| Гарантийный срок эксплуатации | 36 мес. с даты продажи, но не более 40 мес. с даты выпуска | |
| Межповерочный интервал твердомера | 1 год | |
|

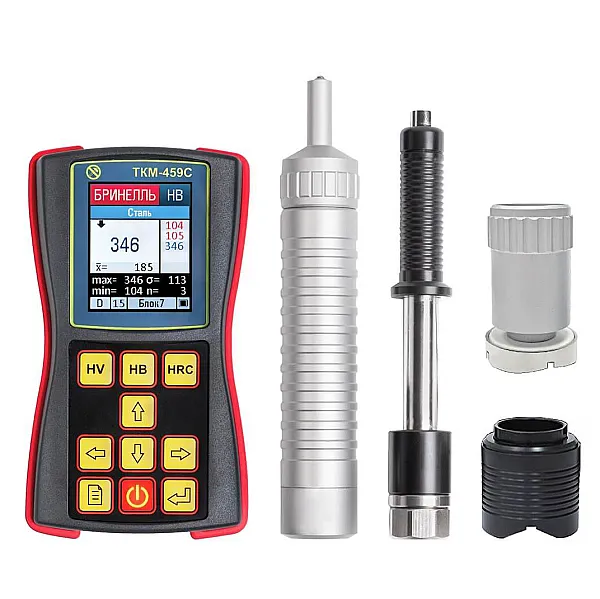

Составляющие комплекта |
«Универсальный+» |
| Электронный блок твердомера | + |
| Аккумулятор (встроен в прибор) | + |
| Датчик тип «А» ультразвуковой | + |
| Датчик тип «D» динамический | + |
| Соединительный кабель | 2 шт. |
| Позиционирующая насадка "U-459" | + |
| Позиционирующая насадка "Z-359" | + |
| Контрольный образец твердости HRC | + |
| Контрольный образец твердости HB | + |
| Контрольный образец твердости HV | + |
| Зарядное устройство | + |
| Руководство по эксплуатации (совмещено с паспортом) | + |
| Свидетельство о поверке (или отметка в РЭ) | + |
| USB-кабель для подключения к ПК | + |
| Программное обеспечение на мини CD-диске | + |
|
Защитный чехол и манжета для фиксации прибора |
+ |
|
Сумка для безопасной переноски и хранения |
|

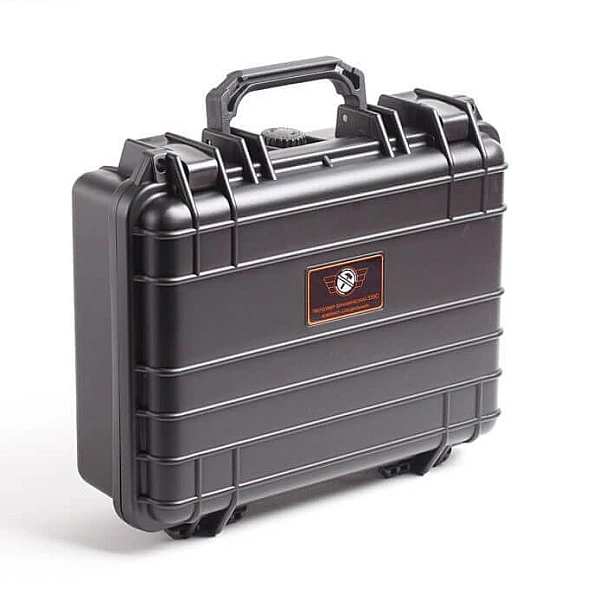

| Специализированный кофр для безопасной переноски и хранения | + |
Купить Ультразвуковой твердомер ТКМ-459С «Универсальный+» в Ростове-на-Дону легко — просто позвоните по телефону: 8-800-551-11-01
