Вихретоковый дефектоскоп Константа КС
Вихретоковый дефектоскоп Константа КС
Тип оборудования: Дефектоскоп вихретоковой
Производитель: Россия
Модель: Константа КС
Описание: Прибор для контроля качества соединений токоведущих проводников
Гарантия на вихретоковый дефектоскоп Константа КС : 12 мес.
Назначение прибора:

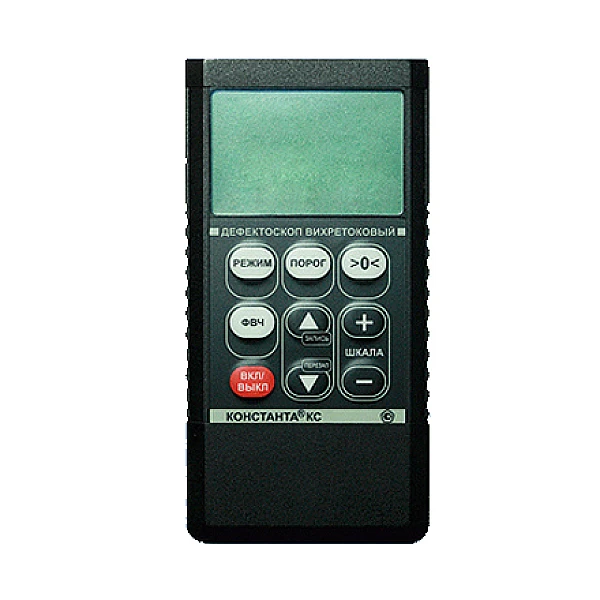

Малогабаритный цифровой вихретоковый дефектоскоп Константа КС предназначен для контроля качества соединений токоведущих проводников обмоток роторов турбогенераторов, для контроля качества паяных, сварных соединений, а так же соединений выполненных другим способом и для обнаружения дефектов соединения, ориентированных в плоскости, перпендикулярной плоскости установки преобразователя.

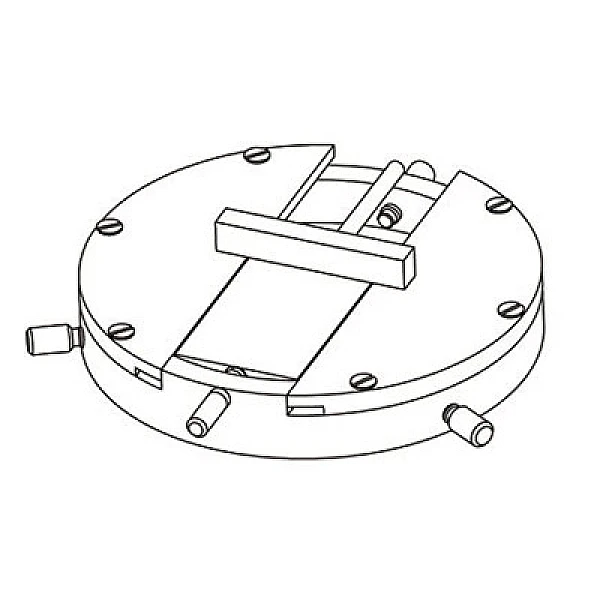

Для удобства применения преобразователи могут комплектоваться насадками. Одна пара насадок обеспечивает фиксацию преобразователя на объекте контроля в одной или в двух плоскостях. Насадки крепятся на измерительных катушках и могут поворачиваться вокруг оси катушек. Каждая из насадок обеспечивает фиксацию преобразователя в одной плоскости.
Особенности константы КС:
- Экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
- типы обнаруживаемых дефектов: непропай, непровар, пустоты,скопление шлака и загрязнений в припое или в материале сварного шва соединения,несоответствие электропроводности материала соединяемых проводников образцу;
- преобразователи экранного типа (с одной стороны преобразователя -обмотка возбуждения, с другой - приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения;
- два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера;
- возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач;
- удобная калибровка прибора и индикация результата контроля в процентах;
- звуковая индикация недопустимого уровня дефекта;
- высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
- возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA».
Технические характеристики константы КС:
Индикация | матричный LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации; звуковая сигнализация в корпусе прибора и через подключаемые наушники |
Число ячеек памяти результатов контроля | 999 с возможностью разбивки на 99 групп |
Диапазон рабочих температур | 0°С...+50°С |
Питание (аккумуляторы или батареи Alkaline) | 2 шт., тип ААА |
Время непрерывной работы | 10 часов |
Габаритные размеры блока обработки информации | 120х60х25 мм |
Масса | 0,15 кг |
Основные технические характеристики преобразователей
Параметр | ПА-КСЭк-40э-Сu ПА-КСЭк-40э-Cu | ПА-КСЭк-40э-Сu ПА-КСЭк-40э-Cu |
Толщина контролируемого паяного соединения | ||
Максимальная | 42 мм | 24 мм |
Минимальная | 12 мм | 10 мм |
Ширина контролируемого паяного соединения | ||
Максимальная | 60 мм | 40 мм |
Минимальная | 30 мм | 20 мм |
Материал контролируемых объектов | Медь = 50...60 МСм/м | |
Погрешность определения монолитности паяного соединения | 15 %* | |
Частота тока возбуждения | 10 Гц | 30 Гц |
Габаритные размеры, не более: | 300х120х140 мм | 270х120х135 мм |
Масса, не более: | 2,1 кг | 1,6 кг |
Комплект поставки константы КС:
- Блок обработки информации;
- Преобразователи ПА-КСЭк-60э-Cu, ПА-КСЭк-40э-Cu;
- Аккумуляторы ААА (4 шт.);
- Зарядное устройство;
- Кабель связи с ПК по интерфейсу USB;
- Компакт-диск с драйверами и программой «Constanta - DATA»;
- Руководство по эксплуатации;
- Кейс для хранения и транспортировки - 2 шт.
Дополнительный комплект поставки константы КС:
- Наборы контрольных образцов;
- Удерживающие приспособления (насадки);
- Блок питания от сети 220 В.
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
