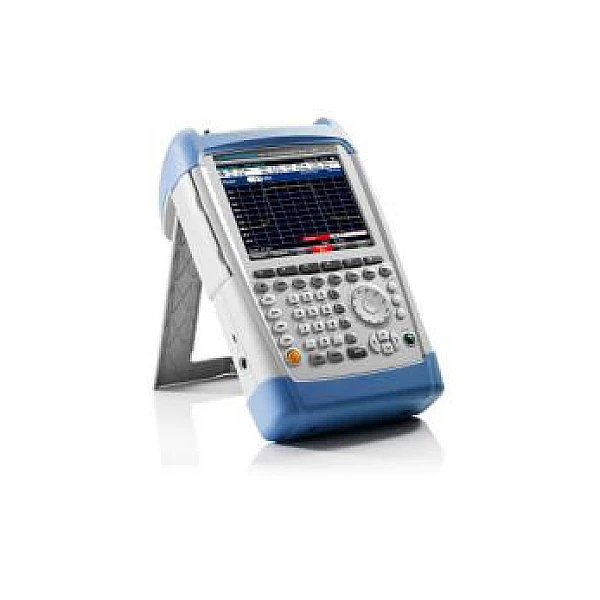

Портативный анализатор спектра Rohde & Schwarz FSH8 (модель 18) от 9 кГц до 8 ГГц

Диапазон частот

R&S FSH4

R&S FSH8

R&S FSH13

R&S FSH20

модель .04/14 или .08/18

от 9 кГц до 3.6 ГГц

от 9 кГц до 8 ГГц

-

-

модель .24/28

от 100 кГц до 3.6 ГГц

от 100 кГц до 8 ГГц

-

-

от 9 кГц до 13,6 ГГц

от 9 кГц до 20 ГГц

Точность воспроизведения частоты

2,5 х 10 -6

5 х 10 -8 с GSP приемником R&S®HA-Z240

5 х 10 -9 с источником опорной частоты R&S®FSH-Z114

Максимальная полоса демодуляции

20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е))

Средний уровень собственных шумов

без предусилителя, полоса разрешения = 1 Гц (нормиров.)

(DANL)

на частоте 3.6 ГГц

<–138 дБмВт, –143 дБмВт (тип.)

на частоте 8 ГГц

-

<–136 дБмВт, –141 дБмВт (тип.)

на частоте 13.6 ГГц

-

-

< –136 дБмВт, –141 дБмВт (тип)

на частоте 20 ГГц

-

-

-

< –130 дБмВт, –135 дБмВт (тип)

с предусилителем, полоса разрешения = 1 Гц (нормиров.)

на частоте 3.6 ГГц

<–159 дБмВт, –163 дБмВт (тип.)

на частоте 8 ГГц

-

<–147 дБмВт, –150 дБмВт (тип.)

на частоте 13.6 ГГц

-

-

<–158 дБмВт, –162 дБмВт (тип.)

на частоте 20 ГГц

-

-

-

<–150 дБмВт, –155 дБмВт (тип.)

Точка пересечения третьего порядка

от 300 МГц до 3,6 ГГц

>10 дБмВт, ном + 15 дБмВт

от 3,6 ГГц до 8 ГГц

-

>3 дБмВт, ном + 10 дБмВт-

от 3,6 ГГц до 13,6 ГГц

-

-

>3 дБмВт, ном + 15 дБмВт

>3 дБмВт, ном + 15 дБмВт

от 13,6 ГГц до 20 ГГц

-

-

-

>3 дБмВт, ном + 10 дБмВт

Фазовый шум

на частоте 500 МГц

-

при отстройке 30 кГц

< -95 дБн (1 Гц), ном. -105 дБн (1 Гц)

при отстройке 100 кГц

< -100 дБн (1 Гц), ном. -110 дБн (1 Гц)

при отстройке 1 МГц

< -120 дБн (1 Гц), ном. -127 дБн (1 Гц)

Детекторы

отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43)

Погрешность измерения уровня

10 МГц< f ≤ 3,6 ГГц

< 1 дБ, ном. 0,5 дБ

3,6 ГГц < f ≤ 8 ГГц

-

< 1,5дБ, ном. 0,5 дБ

3,6 ГГц < f ≤ 13,6 ГГц

-

-

< 1,5дБ, ном. 0,5 дБ

13,6 ГГц < f ≤ 20 ГГц

-

-

-

< 1,5дБ, ном. 0,5 дБ
