Аппарат испытания диэлектриков цифровой АИД-70Ц

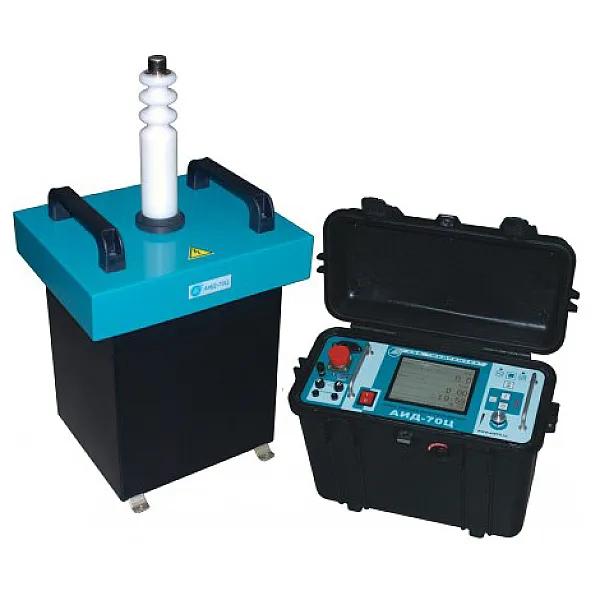

Аппарат испытания диэлектриков АИД-70Ц

Цифровой аппарат испытания диэлектриков АИД-70Ц предназначен для измерения электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов и устройств, работающих в составе электрических установок высокого напряжения. АИД-70Ц может использоваться как источник высокого напряжения переменного и постоянного тока.
Дополнительно к возможностям классического АИД-70М, аппарат АИД-70Ц имеет дополнительный функционал:

• Встроенная память, позволяющая записывать параметры пяти наиболее часто проводимых видов испытаний (изоляторы, разрядники, выключатели, кабели 6,3 кВ, кабели 10 кВ и т.п.).
• Возможность выбора между ручным и автоматическим режимом работы, последний предусматривает задание оператором величины испытательного напряжения с шагом 0,5 кВ, скорости подъема испытательного напряжения, напряжения и тока срабатывания защиты (шагом 1 кВ), времени проведения испытания вывод всей необходимой информации о параметрах и результатах испытаний на яркий шестидюймовый жидкокристаллический дисплей.
• Управление аппаратом осуществляется энкодером, оператор легко может установить с помощью встроенного меню пользовательские режимы испытаний и, например, откалибровать аппарат внесением поправочных коэффициентов.
• Возможность вывода протокола испытаний на печать (опционально) пульт аппарата выполнен в пластиковом корпусе с удобной лямкой для транспортировки. Оптимален для стационарного использования.

Аналоговым прототипом аппарата является успешно выпускаемый в течение нескольких лет АИД-70М, зарекомендовавший себя как надежный и неприхотливый аппарат для высоковольтных испытания и генерирования напряжения. Применяемая в аппарате микропроцессорная система обработки сигналов и управления силовой частью позволила повысить точность измерения и наделить АИД -70Ц новыми функциями для удобства работы с аппаратом. В аппарате используется двухконтурная система стабилизации, позволяющая повысить точность поддержания напряжения на заданном уровне и исключить возможные колебания. Это стало возможным благодаря раздельному отслеживанию колебаний напряжения электропитания и напряжения, связанного с изменением тока нагрузки. Система управления отслеживает возможные изменения и оптимизирует сигнал управления автотрансформатором.

Основные преимущества аппарата испытания диэлектриков АИД-70Ц

• АИД-70 Ц измеряет напряжение непосредственно на нагрузке, что по сравнению с другими аппаратами, осуществляющими измерение, особенно на постоянном напряжении, через дополнительно подключаемую диодную вставку, позволяет иметь реальное представление о напряжении на нагрузке и контролировать его с заявленной точностью. Кроме того, значительно повышается безопасность работы обслуживающего персонала, особенно при снятии остаточного емкостного заряда при отключении высокого напряжения.
• Обеспечивает высокую точность измерения и поддержания испытательного напряжения на заданном уровне. Относительная погрешность измерения напряжения аппарата АИД-70 Ц соответствует требованиям ГОСТ 1516.2-97 предъявляемым к средствам измерения, разрешенным для испытания электрической прочности изоляции. Эта погрешность позволяет поддерживать испытательное напряжение с значительно большей точностью, чем используемая в аппаратах конкурентов приведенная погрешность. Так, для испытательного напряжения 10 кВ при относительной погрешности 3%, диапазон реальных значений для переменного и постоянного напряжения равен 9,7-10,3 кВ, а при приведенной погрешности, например, 2,5%, диапазон реальных значений для переменного напряжения равен 8,7 – 11,3 кВ, для постоянного напряжения 8,2 – 11,8 кВ. Таким образом, технические характеристики АИД-70Ц обеспечивают большую точность измерения и поддержания напряжения на заданном уровне во всем диапазоне выходных напряжений.
• Прибор АИД-70Ц выполнен в герметичном корпусе, обеспечивающем защиту пульта управления от открытого попадания пыли и влаги, что особенно важно при эксплуатации аппарата в полевых условиях и что не обеспечивают аппараты других производителей, имеющие отверстия, либо жалюзи для вентиляции.
• АИД 70Ц оснащен современной системой снятия остаточного емкостного заряда, не требующей наличия устаревшей ненадежной конструкции внешнего замыкателя.
