Система экспресс-диагностики трубопроводов для быстрого обнаружения коррозии на протяженных участках.

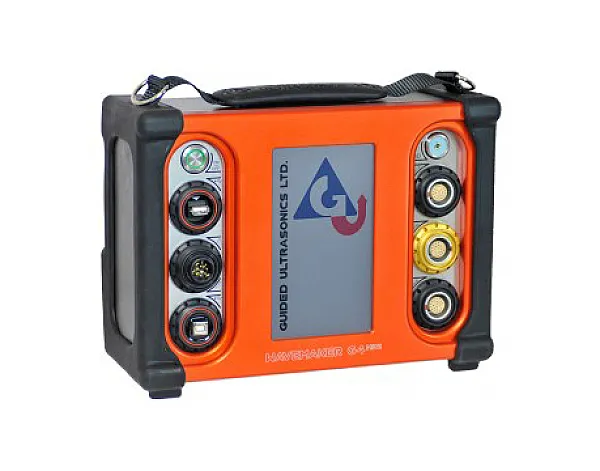

Wavemaker G4 mini— это самая современная система скринингового сканирования труб, разработанная для быстрого обнаружения коррозии и других дефектов на внутренних и наружных стенках трубы. Вышла на смену модели G4.

Общее время на проведение монтажа, сканирования и предоставления результатов на мониторе в зависимости от диаметра трубопровода составляет от 5 до 15 минут.

Применение данной системы позволяет своевременно определять недопустимые дефекты в труднодоступных местах, повысить надежность оборудования, снизить простои и материальные потери из-за сквозных пропусков.

Система Wavemaker G3 внесена в государственный реестр средств измерений под номером № 29841-05 (обновлен в 2011г. под номером 47590-11). Получен сертификата СИ на Wavemaker G4, номер в Госреестре 55025-13.

Компания Guided Ultrasonics Ltd была образована в 1999 году на базе Королевского колледжа Неразрушающего Контроля (Великобритания) с целью вывода на рынок новейших разработок и запатентованных технологий данного института. Основным продуктом данной компании стала система Wavemaker, созданная для комплексной оценки состояния трубопроводов, и имеющая в своей основе запатентованную технологию генерации, приема и анализа направленных УЗ-волн низкой частоты, в т.ч. волн Лэмба, «крутильных» и др. видов волн.


С 2002 г. налажено серийное производство данного оборудования. Сначала в открытой продаже появились системы Wavemaker SE16, затем на их смену пришли Wavemaker G3, а с июля 2012 года компания Guided Ultrasonics Ltd официально объявила о начале продаж нового поколения оборудования под индексом G4, которое затем было преобразовано в G4 mini.


Попытки скопировать данную технологию и создать работающий образец предпринимались ранее и предпринимаются по сей день. Но с уверенностью можно заявить, что ни одна из них не увенчалась успехом, и ни один из аналогичных приборов до сих пор не попал в серийное производство.

Wavemaker G4 mini позволяет производить комплексную инспекцию больших участков трубопроводов при помощи всего одного кольца с преобразователями, расположенного в удобном для контроля месте.

Гарантирует эффективный контроль трубопроводов

• Над поверхностью земли
• Под дорогами, железнодорожными переездами, эстакадами
• Под естественными и искусственными водоемами
• Сквозь стены и перекрытия
• Другие изолирующие среды

В обе стороны от кольца на расстояние до 250 м распространяются направленные ультразвуковые волны, позволяющие с помощью эхо-сигнала получить наглядную информацию о дефектах, трещинах и коррозии трубы. При этом доступ к трубе необходим только в месте установки преобразователей. Обследование может выполняться в процессе эксплуатации труб, заполненных жидкостью или газом, а также при повышенных температурах.

Основные преимущества WAVEMAKER G4:

• контроль труб различного диаметра;
• подлежит проверки 100% объема трубы;
• осуществление полноценного контроля качества трубопровода без вывода его из эксплуатации;
• сухой контакт;
• зачистка изоляции не требуется (лишь в месте расположения кольца);
• трубу нагружать не нужно;
• возможность осуществления контроля даже через лакокрасочное покрытие;
• возможность сканирования при высоких температурах (при использовании высокотемпературных колец — свыше 250 градусов по Цельсию);
• большая эффективная длина диагностируемого участка (до 250 м в каждом направлении);

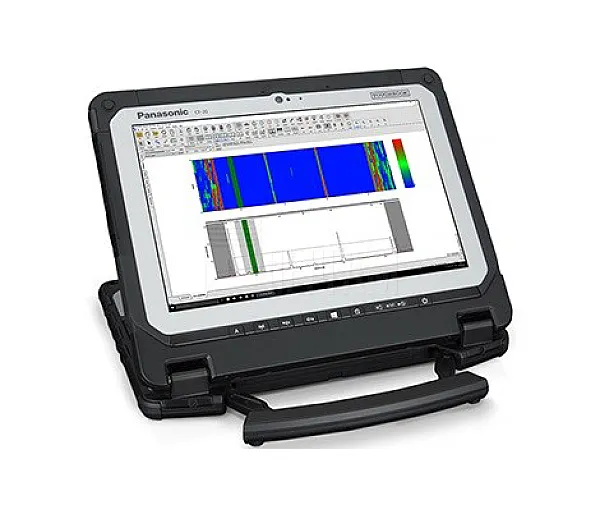

• наглядность результатов сканирования (все данные выводятся на экран компьютера в виде информативного графика);
• высокая скорость сканирования.

Применения системы скринингового тестирования труб WAVEMAKER G4:

• надземные секции трубопровода;
• прохождения через стену;
• пересечения дорог трубопроводами;
• прямолинейные секции труб при необходимости 100%-го контроля объема;
• контроль коррозии под изоляцией, минимальное удаление изоляции;
• контроль при использовании различных типов опор;
• сферические опоры;
• подходящие к пристани трубопроводы;
• криогенные трубопроводы.

При этом в стороны от места нахождения кольца с датчиками могут быть просмотрены десятки метров трубы. Также данная система позволяет просматривать такие труднодоступные участки трубы, как, например, участки под дорогой.

Возможности:

• контроль может производиться на действующем трубопроводе при повышенных температурах;
• проверяется весь объем трубы (выбранной для проверки длины);
• благодаря режиму «пульс-эхо» можно получать информацию о предварительном размере и местонахождении дефекта;
• наличие усовершенствованного анализа существенно облегчает описание результатов.
