MIC-5005 Измеритель параметров электроизоляции
- Наличие
- уточняйте
- Гарантия
- 12
- Самовывоз
- Ростов-на-Дону
Проведем демонстрацию на вашем объекте
Описание

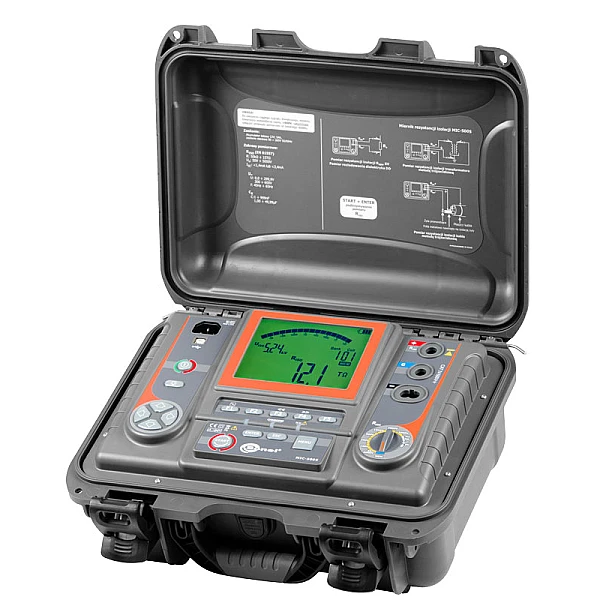

MIC-5005 Измеритель параметров электроизоляции
Функциональные возможности:
- измерение сопротивления изоляции до 15 ТОм;
- измерительное напряжение до 5000 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В, 5000 В или установка произвольной величины 50 В...1000 В с шагом 10 В, 1 кВ...5 кВ с шагом 25 В;
- вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
- установка времени измерения - до 99 мин 59 сек;
- измерительный ток – 1,2 мА, 3 мА;

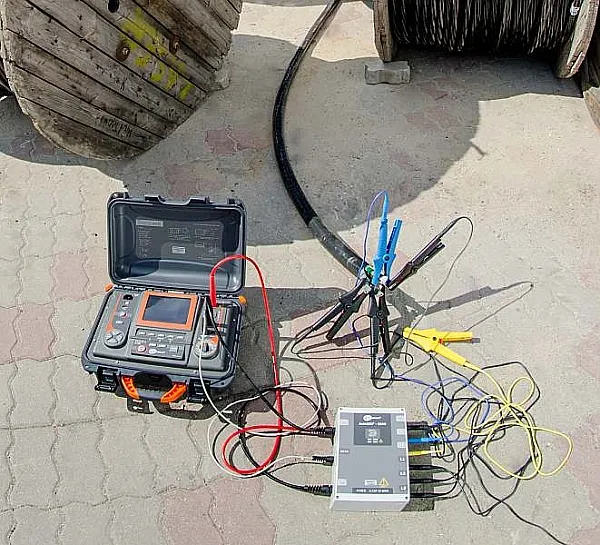

- измерение сопротивления изоляции с использованием проводников длиной до 20 м;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение емкости кабеля (в процессе измерения сопротивления изоляции);
- измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV);
- измерение коэффициента разряда диэлектриков (DD);
- защита от объекта измерения находящегося под напряжением;
- цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- измерение напряжения переменного и постоянного тока до 600 В;
- питание от встроенного аккумулятора;
- сохранение результатов измерений в память;
- передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
Назначение и область применения:

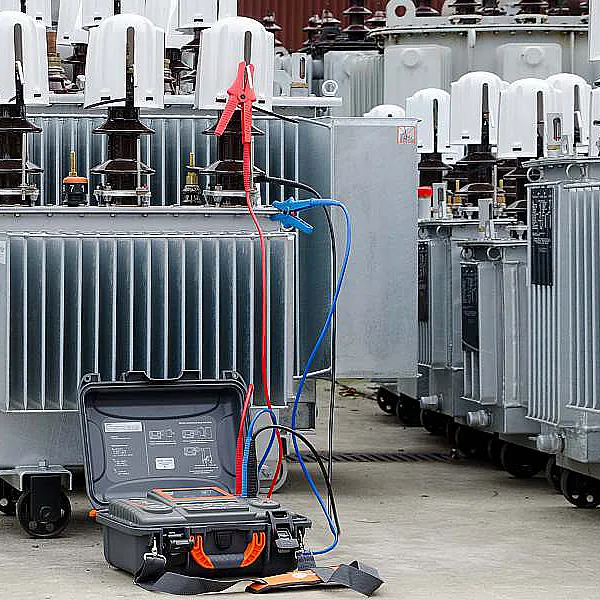

MIC-5005 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 15 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 660 В в течение 60 секунд.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 58907-14 |
| Класс защиты: IP54 (IP 67 с закрытой верхней крышкой) |
| Температурный диапазон: -20 °C … +50 °C |
| Габариты ШxВxГ: 390×308×172 мм |
| Масса: 7 кг |
Проведем демонстрацию оборудования онлайн
Характеристики
Основные технические характеристики MIC-5005
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| 10,0…15,0 ТОм | 0,1 TОм | ± (10 % и.в. + 10 е.м. р.) |
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
| Напряжение UISO | Измерительный диапазон |
|---|---|
| 50 В | 100 ГОм |
| 100 В | 200 ГОм |
| 250 В | 500 ГОм |
| 500 В | 1 ТОм |
| 1000 В | 2,00 ТОм |
| 2500 В | 5,00 ТОм |
| 5000 В | 15,0 ТОм |
Измерение сопротивления электроизоляции нарастающим напряжением (SV)
| Целевое напряжение UISO | Последовательность измерительного напряжения |
|---|---|
| 1 кВ | 200, 400, 600, 800, 1000 В |
| 2,5 кВ | 0,5; 1; 1,5; 2; 2,5 кВ |
| 5 кВ | 1, 2, 3, 4, 5 кВ |
Измерение напряжения постоянного и переменного тока
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...29,9 В | 0,1 В | ± (2 % и. в. + 20 е.м.р.) |
| 30...299,9 В | 0,1 В | ± (2 % и. в. + 6 е.м.р.) |
| 300...600 В | 1 В | ± (2 % и. в. + 2 е.м.р.) |
Диапазон частот: от 45 Гц до 65 Гц
Измерение емкости
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00...49,99 мкФ | 0,01 мкФ |
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
Для измерительного напряжения ниже 100 В результат не гарантирован
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 600 В (III 1000 В) согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса согласно ГОСТ 14254-2015 | IP54 (IP 67 с закрытой крышкой |
| Питание измерителя |
Литий-ионный аккумулятор (Li-Ion) 14,8В 5,3Aч SONEL |
| Температура хранения | –25...+70 °C |
| Температура рабочая | -20..+50 °C |
| Относительная влажность | 20...90 % |
| Высота | До 3000 м |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц |
| Дисплей | ЖК, сегментированный 5,6" |
| Интерфейс | USB или беспроводной интерфейс OR-1 |
| Габаритные размеры | 390×308×172 |
| Масса измерителя |
около 7 кг |
Комплектация
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 | WAKROBU32K09 |
| Зажим «Крокодил» изолированный красный К09 11 кВ | 1 | WAKRORE32K09 |
| Зажим «Крокодил» изолированный черный К09 11 кВ | 1 | WAKROBL32K09 |
| Зонд острый с разъемом «банан» красный 11 кВ | 1 | WASONREOGB11 |
| Зонд острый с разъемом «банан» черный 11 кВ | 1 | WASONBLOGB11 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой стандарта IEC С13 | 1 | WAPRZ1X8BLIEC |
| Провод измерительный с разъемами «банан» 10 кВ голубой 1,8 м | 1 | WAPRZ1X8BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м | 1 | WAPRZ1X8REBB10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м | 1 | WAPRZ1X8BLBBE10K |
| Футляр L4 | 1 | WAFUTL4 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Беспроводной интерфейс OR-1 (USB) v2 | # |
| Провод измерительный с разъемами «банан» 10 кВ голубой 10 м | WAPRZ010BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 20 м | WAPRZ020BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 3 м | WAPRZ003BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 5 м | WAPRZ005BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 10 м | WAPRZ010REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 20 м | WAPRZ020REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 3 м | WAPRZ003REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 5 м | WAPRZ005REBB10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м | WAPRZ010BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м | WAPRZ020BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м | WAPRZ003BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м | WAPRZ005BLBBE10K |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
| Футляр L7 | WAFUTL7 |
