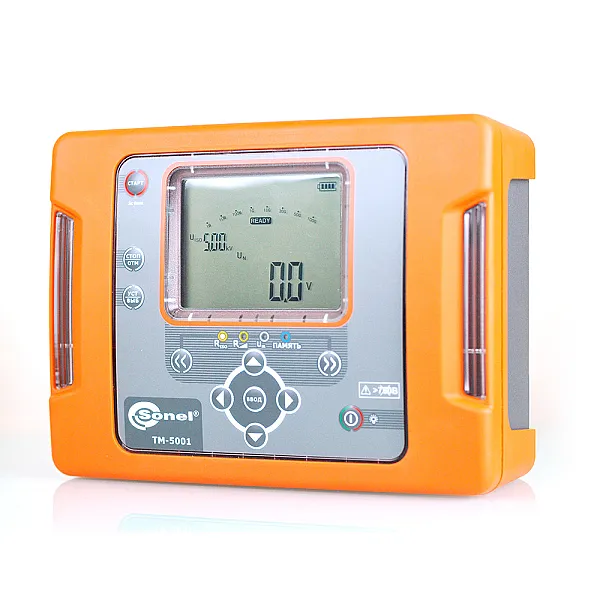

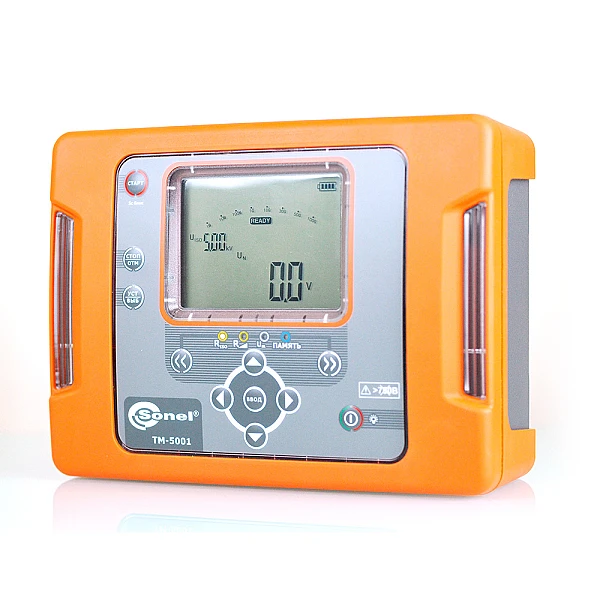

ТМ-5001 Измеритель параметров электроизоляции

Наличие: уточняйте
Гарантия: 12
Самовывоз: Ростов-на-Дону

Возможна доставка до адреса

Проведем демонстрацию на вашем объекте

Описание

ТМ-5001 Измеритель параметров электроизоляции

Функциональные возможности

измерительное напряжение до 5000 В: установка произвольной величины 50...500 В с шагом 50 В и с 500...5000 В с шагом 100 В;
измерение сопротивления изоляции до 5000 ГОм (5 ТОм);
вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
индикация измеряемого сопротивления и тока утечки;
автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
графический анализ состояния изоляции по трём характеристикам R_ISO(t), U(t), I(t);
настройка трёх режимов работы фильтра от помех электромагнитных полей;
измерение сопротивления изоляции нарастающим напряжением (RampTest) с возможностью регулирования испытательного напряжения и времени;
измерение напряжения переменного и постоянного тока до 750 В;
работа прибора от внутреннего аккумулятора, сети 220В и автомобильной сети 12 В («прикуривателя»);
сохранение результатов измерений в память;
o передача данных на ПК с использованием USB интерфейса
совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
рабочий диапазон температур от -20 °C до +50 °C.

Назначение и область применения:

TM-5001 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки. Функция Ramp test позволяет измерять сопротивления изоляции и напряжения пробоя с шагом до 1 кВ/с.

Аналоговый фильтр прибора подавляет переменную составляющую тока и позволяет выполнить измерения в среде сильных электромагнитных помех

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

ТМ-5001 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.

Гарантия: 36 месяцев

Номер в Госреестре: 71531-18

Класс защиты: IV 600В (III 1000В)

Температурный диапазон: -20...+40 °C

Габариты ШxВxГ: 200×150×75мм

Масса: около 1,0 кг

Индекс: WMRUTM5001

Проведем демонстрацию оборудования онлайн

ТМ-5001 Измеритель параметров электроизоляции

Характеристики

Основные характеристики

Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.

Измерение напряжений переменного/постоянного тока

Диапазон	Разрешение	Основная погрешность
0…299,9 В	0,1 В	± (3 % и.в. + 2 е.м.р.)
300…750 В	1 В	± (3 % и.в. + 2 е.м.р.)

Диапазон частоты: 45...65 Гц

Измерение сопротивления изоляции

Диапазон измерений, согласно ГОСТ IEC 61557-2-2013 R_{ISO min} = U_{ISO nom}/I_{ISO nom} …5 ТОм (I_{ISO nom} = 1 мА)

Двухпроводное измерение:

Диапазон	Разрешение	Основная погрешность
0...999,9 кОм	0,1 кОм	± (3 % и.в. + 20 е.м.р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
100,0...999,9 ГОм	0,1 ГОм
1,000...5,000 ТОм	1 ГОм	± (4 % и.в. + 50 е.м.р.)

Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).

Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведённой ниже.

Напряжение	Диапазон измерений
до 100 В	50 ГОм
200…400 В	100 ГОм
500…900 В	250 ГОм
1000…2400 В	500 ГОм
2500 В	1000 ГОм
5000 В	5000 ГОм

Примечание: для значения сопротивления изоляции ниже R_{ISO min} точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:

где:

R_{ISO min} – минимальное сопротивление изоляции, измеряемое без ограничения тока преобразователя;
U_{ISO nom}– номинальное напряжение измерения;
I_{ISO nom} – номинальный ток преобразователя (1 мА).

Измерение тока утечки

Диапазон	Разрешение	Основная погрешность
0…I_{L max}	милли-, микро-, нано-	Рассчитывается на основании показаний сопротивления

I_{L max} – максимальный ток при коротком замыкании проводов, разрешение и размерность вытекают из диапазона измерения сопротивления изоляции.

Измерение сопротивления изоляции в режиме RampTest

Диапазон	Разрешение	Основная погрешность
0...999,9 кОм	0,1 кОм	± (5 % и.в. + 40 е.м.р.)
1,000...9,999 МОм	0,001 МОм
10,00...99,99 МОм	0,01 МОм
100,0...999,9 МОм	0,1 МОм
1,000...9,999 ГОм	0,001 ГОм
10,00...99,99 ГОм	0,01 ГОм
100,0...999,9 ГОм	0,1 ГОм
1,000...4,999 ТОм	0,001 ТОм

Таблица для скорости нарастания измерительного напряжения t £ 5 В/сек.;
Для скорости нарастания измерительного напряжения t > 5 В/сек. погрешность измерения сопротивления изоляции не определена;
Для скорости нарастания измерительного напряжения t > 50 В/сек. результат измерения сопротивления изоляции не отображается;

Измерение возможно для ёмкости объекта не более, чем 1 мкФ.

Измерение напряжения пробоя режиме RampTest

Диапазон	Разрешение	Выбранное U_ISO	Основная погрешность
25,0…99,0 В	0,1 В	£ 600 В	± (5% и.в. ± 10 е.м.р)
100…600 В	1 В	£ 600 В	± (5% и.в. ± 4 е.м.р)
25…999 В	1 В	> 600 В	± (5% и.в. ± 5 е.м.р)
1,00…5,00 кВ	10 В	> 600 В	± (5% и.в. ± 4 е.м.р)

Измерение возможно для ёмкости объекта не более, чем 1 мкФ.

Дополнительные характеристики

Питание
Питание измерителя	- Пакет аккумуляторов SONEL NiMH 9,6 В; 2 Ач - Постоянный ток 11÷14,5 В; 2,5А
Категория электробезопасности	CAT IV/600 В
Параметры сети источника питания ЗУ	90…264 В; 50…60 Гц
Диапазон температур зарядки аккумулятора в режиме 500 мА	10…40 °C
Время «быстрой зарядки/подзарядки» аккумулятора	4/10 часов

Условия окружающей среды и другие технические данные
Диапазон рабочих температур	-20…40 °C
Диапазон температур при хранении	-20…60 °C
Влажность	20…90 %
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP65
Нормальные условия для поверки	Температура окружающей среды: 23 ± 2 °C Влажность: 40…60 %
Размеры	200 x 150 x 75 мм
Масса	около 1,0 кг
Дисплей	Сегментный ЖКИ
Память для хранения данных	990 ячеек
Высота над уровнем моря	˂ 2000 м
Соответствие	ГОСТ Р МЭК 61557-1-2005
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Дополнительные погрешности

Данные о дополнительной погрешности в основном полезны при использовании измерителя в нестандартных условиях, а также для измерительных лабораторий при поверке.

Дополнительная погрешность согласно ГОСТ IEC 61557-2-2013 (R_ISO)

Влияющая величина	Обозначение	Дополнительная погрешность
Местоположение	E1	0%
Напряжение питания	E2	0% (не отображается BAT)
Температура 0...35°C	E3	0,1% ºC

Комплектация

Стандартная комплектация:

	Количество	Индекс
Зажим «Крокодил» изолированный голубой К09 11 кВ	1	WAKROBU32K09
Зажим «Крокодил» изолированный красный К09 11 кВ	1	WAKRORE32K09
Зажим «Крокодил» изолированный черный К09 11 кВ	1	WAKROBL32K09
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	1	WAZASZ7
Зонд острый с разъемом «банан» красный 5кВ	1	WASONREOGB2
Зонд острый с разъемом «банан» черный 5кВ	1	WASONBLOGB2
Кабель последовательного интерфейса USB	1	WAPRZUSB
Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой	1	WAPRZ1X8BUBB
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный	1	WAPRZ1X8REBB
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный	1	WAPRZ1X8BLBB

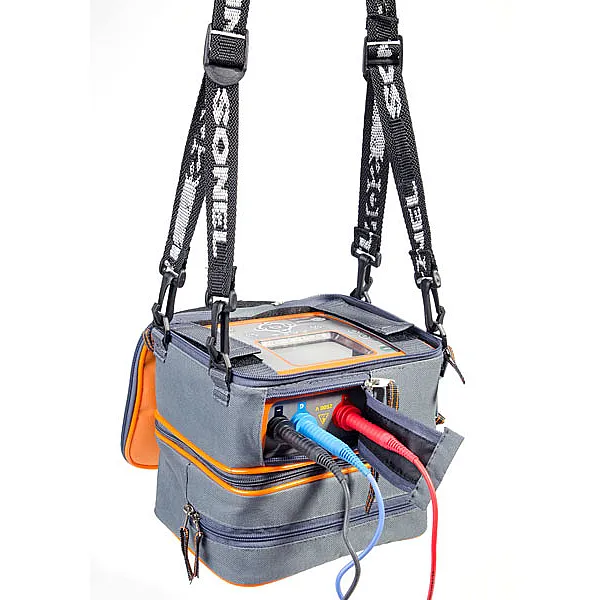

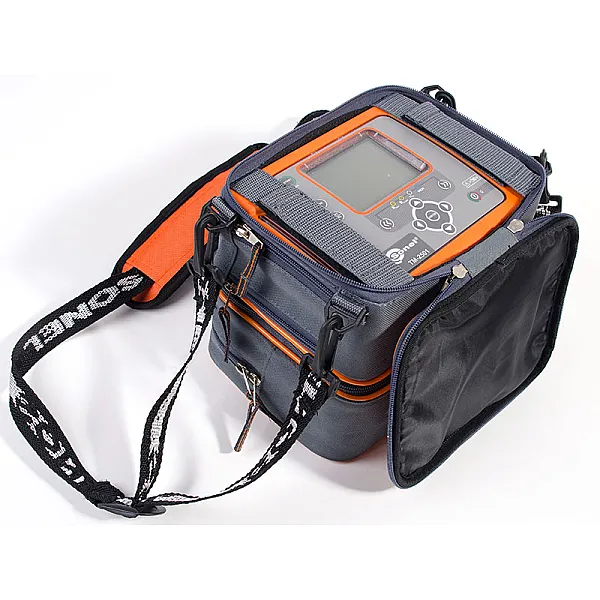

Футляр M8	1	WAFUTM8

Дополнительная комплектация:

	Индекс
Адаптер автомобильный (12В)	WAPRZLAD12SAM
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	#
