Сканер-дефектоскоп УСД-60-8K

Сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector

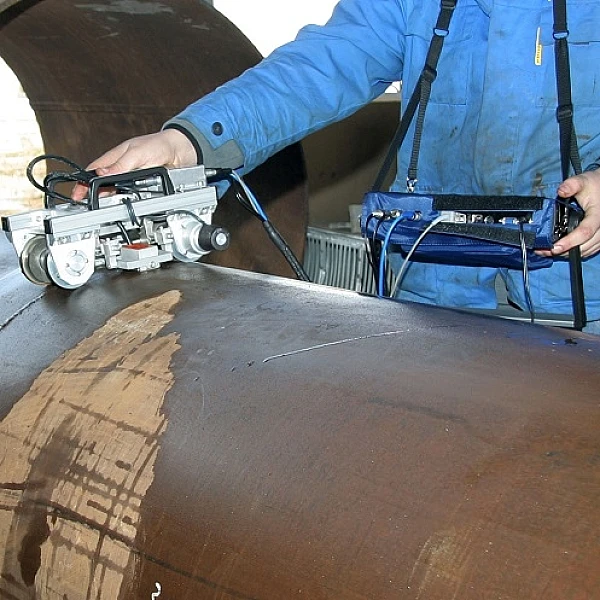

Предназначен для МУЗК кольцевых сварных соединений труб при строительстве, реконструкции и капитальном ремонте линейной части и технологических объектов магистральных газопроводов, а также сварных соединений протяженных конструкций листового металла, таких как мостовые конструкции, большие резервуары, корабли.

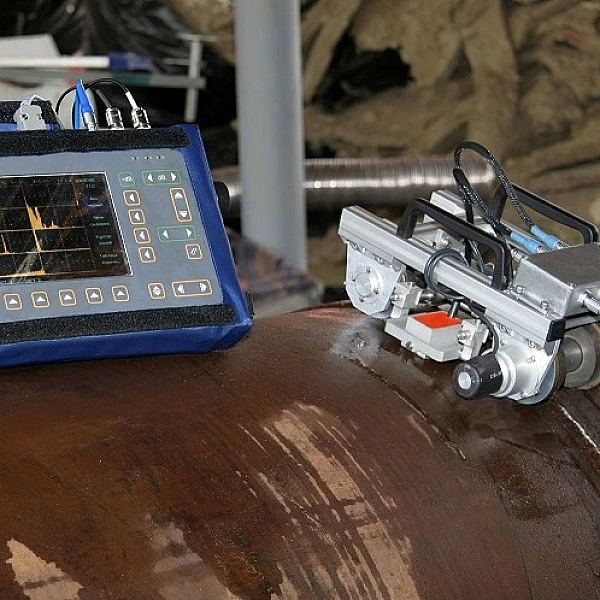

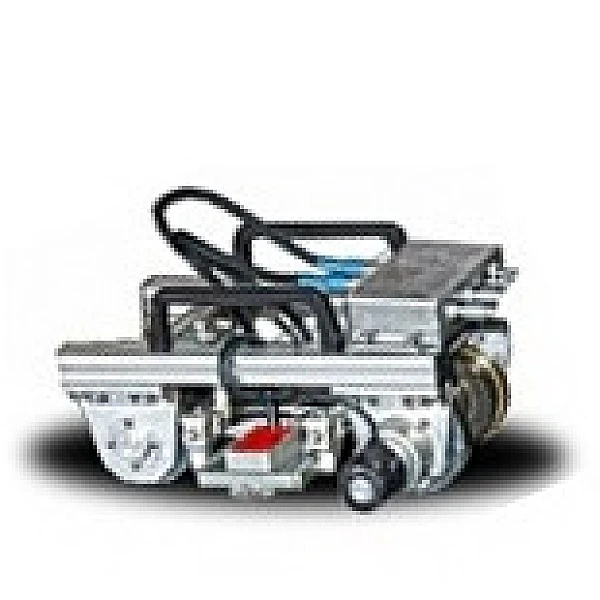

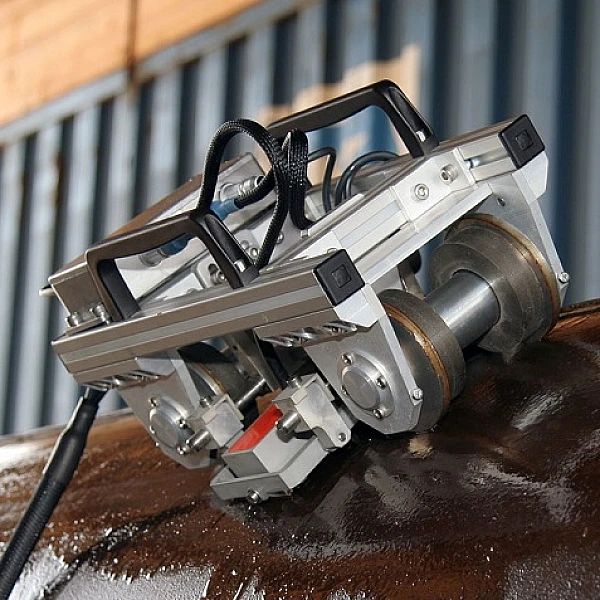

Применение различных сканеров позволяет строить наглядный С-скан сварного шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность  контроля и возможность без потери координаты вернуться в любую точку сварного шва.

Расположение специальных 4-х канальных преобразователей по обе стороны сварного шва позволило обеспечить его контроль за один проход.

Сканер-дефектоскоп УСД-60-8К обеспечивает выявление дефектов в сварных соединениях, таких как трещины, несплавления по кромкам, непровары, поры, шлаковые включения с указанием условных размеров, места расположения (координаты) и количества дефектов в соответствии с СТО Газпром 2-2.4-083-2006 и Временными требованиями.

Сертификаты:

• Ультразвуковой дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599),
• Зарегистрирован в Государственном реестре средств измерений под №34808-10,
• Имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО "Газпром".

Преимущества дефектоскоп УСД-60-8К Weldspector:

• Одновременное отображении сигналов во всех каналах контроля в реальном времени
• Полноэкранный просмотр и настройка всех параметров каждого канала
• Независимое ВРЧ в каждом канале
• Функция калибровки энкодера для точного отсчета координат
• Сохранение и просмотр результатов сканирования
• Обработка и анализ проконтролированного участка шва

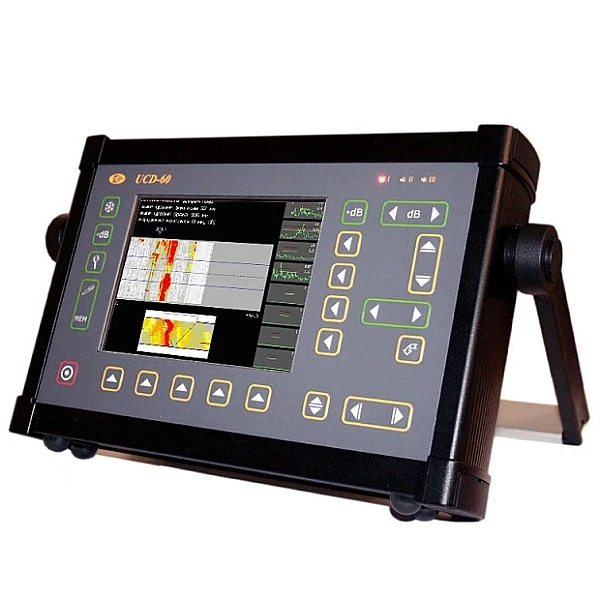

Восьмиканальный дефектоскоп УСД-60-8K обладает следующими особенностями:

• Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
• Работа на прямом солнечном свете и при отрицательных температурах до -40 С
• Отдельная настройка каждого канала: генератор, приемник,  ВРЧ и пр.
• Частота повторения ЗИ:до 2000Гц
• Вывод сигналов в виде А-,  С- скана
• Возможность подключения различных сканеров
• Возможность самостоятельного задания схемы контроля в каждом канале
• Автоматическая настройка на заданную толщину шва
• Интерфейс Ethernet
• Питание: Li-ion аккумулятор или внешний блок питания
• до 6-8 часов работы от аккумулятора

Требования для проведения контроля УСД-60-8К:

• Для проведения МУЗК необходимо обеспечить беспрепятственный доступ к сварному соединению с двух сторон. Ширина зачищенной поверхности (от брызг металла, шлака, окалины, грязи) должна быть не менее 150 мм от сварного соединения в каждую сторону
• Шероховатость поверхности должна быть не ниже Ra 6,3 мкм (Rz 40) по ГОСТ 2789
• Кривизна основного металла в осевом направлении в околошовной зоне (не менее 150 мм от сварного шва в каждую сторону) должна быть не более 0,5 мм на 100 мм длины
• Сварные соединения должны быть выполнены из труб с одной толщиной стенки
• Для проведения МУЗК сварных соединений, трубы, лежащие на земле, должны быть уложены на лежки таким образом, чтобы просвет от нижней точки трубы до земли был не менее 500 мм в зоне стыкового сварного соединения. В случае невозможности проведения МУЗК из-за ограниченного доступа к сварному соединению необходимо провести ручной УЗК или использовать другие методы неразрушающего контроля в соответствии с СТО Газпром 2-2.4-083

Вы можете купить сканер-дефектоскоп для УЗ контроля сварных швов УСД-60-8K Weldspector в компании Аверус - официального дилера завода-изготовителя.
